Serie 210

Wir empfehlen für Neukonstruktionen die technisch optimierte e-ketten®-Serie E4.21 aus dem igus® E4.1 Baukasten.

Bei Fragen dazu wenden Sie sich bitte an Ihren igus®-Ansprechpartner. Vielen Dank für Ihr Verständnis zur Serie E4.21

Hier können Sie Ihr E-KettenSystem® individuell konfigurieren. Alle Eingaben und Änderungen werden in die Konfiguration, die sich am Seitenende befindet, übernommen.

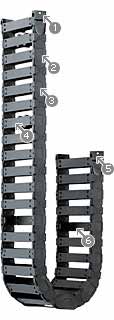

Serie 210 - Kette, vollstegig

1.Rundum Befestigungsmöglichkeit
2.Schmutzabweisende Außenkontur
3.Schönes Design
4.Standard-/Rasttrennsteg
5.Zugentlastungselemente integrierbar
6.Stege beidseitig herausnehmbar

Innenbreiten Bi: 30 bis 120 mm
Biegeradien R: 38 bis 200 mm
Teilung: 30,5 mm je Glied = 33 Glieder/m
(1007mm)

Wann nehme ich Serie 210

Wenn eine leise Ausführung benötigt wird
Bei sehr hohen Geschwindigkeiten und/ oder Beschleunigungen
Für lange Verfahrwege
Für hohe Zusatzlasten

Wann nehme ich Serie 210 nicht

Wenn eine extrem vibrationsarme e-kette® gewünscht wird
System E3
Wenn eine einseitig aufklappbare e-kette® oder E-Rohr aus Kostengründen gewünscht wird
E2/000 e-kette®
Wenn einseitig aufklappbare E-Rohre zu einem günstigen Preis gewünscht werden
E2 R100

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Biegeradius R [mm]:
Verfahrweg S [mm]:
Festpunkt dM [mm]:
Kettenlänge^** [mm]:
Anzahl Kettenglieder :
Außenbreite Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
Gewicht [kg/m]:
* Die erforderliche lichte Einbauhöhe ist HF = H + 30 mm (bei 1,5 kg/m Zusatzlast), dies sollte bei allen Anwendungsarten beachtet werden. Bei besonders beengten Platzverhältnissen bitten wir um Rücksprache.
** Die berechnete Länge entspricht der Kettenlänge ohne Anschlußelemente.

A=Mitnehmer, B=Festpunkt
Teilung: 30,5 mm
Glieder pro m: 33 Glieder
Verfahrweg: S
Kettenlänge = S/2 + K

Freitragende Länge

Abhängigkeit der freitragenden Länge von der Zusatzlast
X-Achse: Freitragende Länge in m FLB/FLG
Y-Achse: Zusatzlast in kg/m
Untere Skala: Verfahrweg S in m
FLB = Freitragend mit erlaubtem Durchhang
FLG = Freitragend mit geradem Obertrum

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

Anwendungsbeispiele 3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

Konstruieren mit igus®

Leise Ausführung

Integriertes Anschlußsystem

Variantenreiche Innenaufteilung

14 Breiten und 9 Biegeradien

KonstruktionsangabenWeitere Informationen zur "freitragenden Anwendung"

KonstruktionsangabenWeitere Informationen zur "gleitenden Anwendung"

Innenaufteilung und Leitungen konfigurieren

1. Trennstege

2. Einsteckböden

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

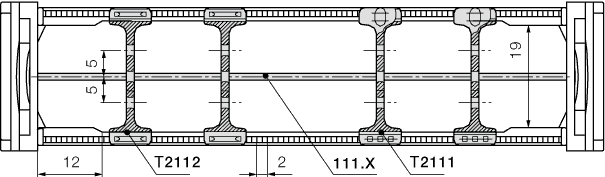

Variante 1: Trennstege

Trennstege lassen sich an beliebiger Stelle im Kettenquerschnitt anordnen und sind verschiebbar. Der Standardtrennsteg Art. Nr. T2102 wird zur vertikalen Unterteilung eingesetzt. Durch seine Aussparungen kann er zusätzlich zur Bildung simpler vertikal / horizontal Aufteilungen eingesetzt werden. Durch spezielle Aussparungen an den Öffnungsstegen der e-kette® der Serie 210 kann der Rasttrennsteg Art. Nr. T2111 in 2 mm Schritten verrastet werden.

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

Variante 2: Einsteckböden

Diese Möglichkeit ist sinnvoll beim Einsatz von vielen dünnen Leitungen mit ähnlichen oder gleichen Durchmessern. Die Basis bildet der Trennsteg T2102, durch den durchgehende Böden eingesteckt werden. Durch spezielle Aussparungen an den Öffnungsstegen der e-kette® der Serie 210 kann der Rasttrennsteg Art. Nr. T2111 in 2 mm Schritten verrastet werden.

Anschlusselemente

Kunststoff - pendelnd

Kunstoff, einseitig pendelnd

Korrosionsbeständig

Universell montierbar

Für kurze und lange Verfahrwege

Für enge Einbauverhältnisse

Für starre Verbindungen

Art.-Nr. :

Zugentlastungen

Führungsrinnen - für lange Verfahrwege

Führungsrinne "Super-Alu", "Basic"

1. Rinnenseitenteil, Aluminium, 2 m

2. Gleitschiene, Kunststoff, 2 m

3. Kunststoff Gleitleisten*, seitlich, 2 m

4. Klemmschuh, Alu

5. C-Profil, Stahl verzinkt

6. Innensechskant M6 x 16

7. Gleitmutter M6

8. Verbinder "Basic", Kunststoff

10. Dämpfungsprofil, Gummi

*ohne Gleitleisten auf Anfrage

"Super-Alu" Rinne - der igus® Standard bei Führungsrinnen

Die "Super"-Alu-Rinne ist ein Baukasten an Führungsrinnen für lange Verfahrwege (wenn e-ketten® sich aufeinander ablegen). Die "Super"- Alu-Rinne ist in einfachen und preisgünstigen "Basisausführungen" lieferbar und lässt sich für den anspruchsvollen Anlagenbau erweitern. Diese universelle Einsetzbarkeit macht sie zu dem von igus® empfohlenen igus®-Standard bei Führungsrinnen.

Vielfältige Befestigungsmöglichkeiten mit Montagewinkel, Klemmschuh, Verbindungselementen
Gleitleisten zum Schutz vor seitlichem Abrieb bei hohen Geschwindigkeiten
Korrosionsfest durch seewasserbeständiges Aluminium
Flexible Montage - Befestigung auf Unterkonstruktion unabhängig von Profillängen und Stoßstellen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

KonstruktionsangabenWeitere Informationen zur "gleitenden Anwendung"

Sehr gute Verschleiß- und Geräuschwerte
Sehr leichte und universelle Montage

1. Verbindungselement

2. Kunststoff-Gleitschiene

3. Klemmschuh

4. Gleitleisten

5. C-Profile

Konfiguration

Persönlicher Kontakt

AGB Impressum generelle Hinweise Datenschutzerklärung

hängend max. [m]	40
stehend max. [m]	3
seitlich freitragend max. [m]	1
lange Verfahrwege max. [m]	120
kreisförmig	mit Nacharbeit

Material Kettenglieder	igumid G
Zulässige Temperatur min. [°C]	-40
Zulässige Temperatur max. [°C]	120
Gleitgeschwindigkeit max. [m/s]	10
Beschleunigung gleitend max. [m/s²]	50
Geschwindigkeit FLG max. [m/s]	20
Beschleunigung FLG max. [m/s²]	200
Geschwindigkeit FLB max. [m/s]	3
Beschleunigung FLB max. [m/s²]	6
Brennbarkeitsklasse Kettenglieder	VDE 0304 IIC UL94 HB
