Il calcolo dei costi d'installazione su questa scala non è accurato.
Consultare sempre Andreas Wolf.
| Tempo di installazione stimato: | giorno/i | |
| Prezzo di installazione raccomandato: |
Il materiale / la consegna non sono inclusi nel prezzo di installazione raccomandato.
Inserite i vostri dati affinché possiamo contattarvi.
Inserite i vostri dati affinché possiamo contattarvi.
Installazione di una catena portacavi con separazione interna (se possibile) e passacavo. Integrare l'assegnazione del cavo negli elementi della nuova catena portacavi e del passacavo.
Con una sostituzione 1:1 della catena portacavi - smontaggio e installazione intorno all'assegnazione cavi esistente, è possibile utilizzare ancora la stessa assegnazione.
Nuovi cavi indirizzati in un sistema di catene esistente.
Installazione della catena come readychain® (catena completamente pre-assemblata) con cavi, separazione interna e attacchi.
Per cambiare / convertire / sostituire, per esempio,
Lo smontaggio include componenti che appartengono direttamente al sistema di alimentazione dell'energia da sostituire.
Esempio di sistema di supporto dei cavi:
smontaggio pacchetto di cavi, funivie, profilo di guida.
Il calcolo non considera ancora staffe/travi in acciaio/ sottostrutture.

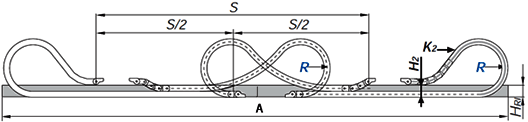

Due catene portacavi che si muovono in direzioni opposte dentro al canale di guida sono dette "inverse".
Selezionare questa opzione se corrisponde alla propria applicazione e l'installazione desiderata riguarda entrambe le catene portacavi. Quindi immettere il numero totale di cavi di entrambe le catene in "Numero (totale)".

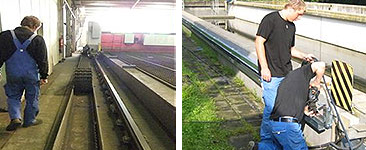

Liberamente accessibile a livello del suolo. Non sono necessari strumenti. Il canale di guida è situato al massimo all'altezza del petto.
Facilmente accessibile.

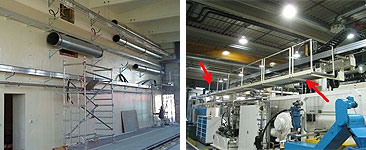

Altezza del canale di guida max. 3m.
Oppure: a mezza altezza (3 - 6 m) ma liberamente accessibile tramite una passerella continua.

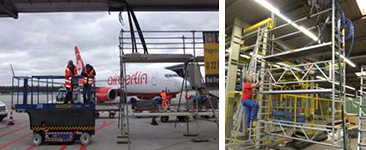

Quando vengono richiesti mezzi ausiliari (piattaforma di sollevamento o impalcatura)! Con accessibilità chiusa o solo intermittente con sistemi a partire da un'altezza di 3 m. Se altre circostanze rendono l'accesso difficile o creano ritardo.

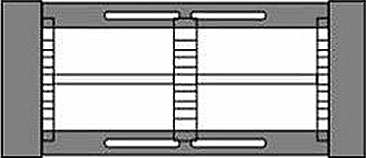

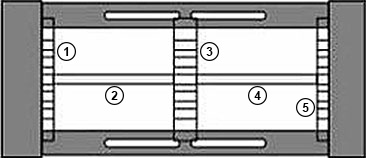

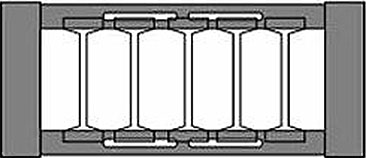

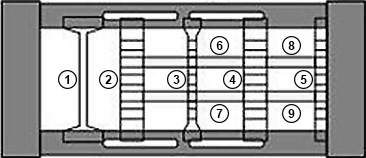

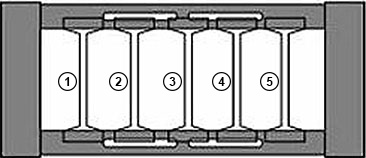

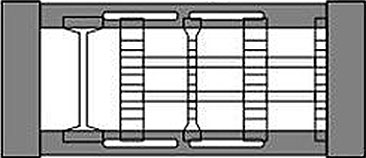

Nota Durante il montaggio dei separatori interni in ogni maglia, inserire un numero doppio di componenti singoli.

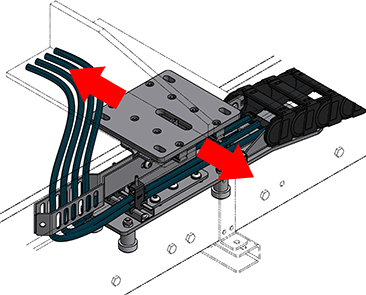

Il compensatore igus® per applicazioni in scorrimento con catene portacavi E2/000 ed E4.1 piccole.
In caso di forte sfasamento laterale durante la corsa, l'estremità mobile flottante stabilizza il sistema, consentendo uno scorrimento fluido della catena portacavi nel canale di guida. Ciò prolunga la durata della vostra applicazione.
Piccola, leggera ed economica

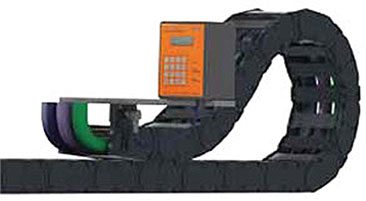

Compatibile con unità di analisi base PPDS
L'"estremità mobile flottante" di base può essere usata nelle seguenti serie di catene: 2500, 2700, 3500, E4.28, E4.32, E4.42
Lunghezza massima: 100 m
Accelerazione massima: fino a 50 m = 2 m/s2 | 50-100 m = 1 m/s2
La semplice misurazione della forza sull'attacco della catena portacavi consente la funzione di "arresto di emergenza" a costi contenuti anche in catene portacavi con corse decisamente inferiori a 100 m.
• Protezione del sistema a costi contenuti
• Arresto di emergenza o allarme in caso di sovraccarico del sistema
• Dimensioni molto compatte
Per corse lunghe, se è necessario monitorare la forza di trazione/spinta.

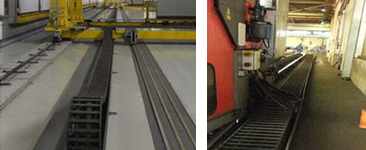

Tassello con profilo a C standard (kit di installazione) su pavimento di cemento.
Attenzione! Tolleranze di altezza maggiori (irregolarità / differenze di livello) comportano lavori / costi di installazione maggiori!

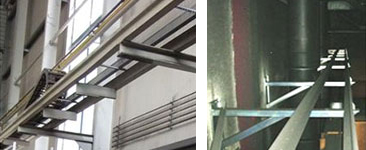

In caso di montaggio su travi in acciaio esistenti o per il montaggio aggiuntivo sulle staffe a muro o per calcolare un lavoro di customizzazione aggiuntivo ancora da definire per l'albero della console già presente del cliente.

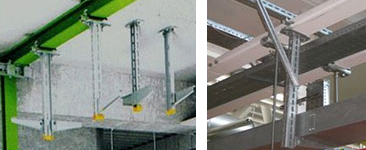

Per montare staffe di sospensione / per soffitto o per regolazioni complesse alla sottostruttura
Attenzione! Tolleranze di altezza maggiori, scarti o differenze di livello del tetto comportano lavori / costi di installazione maggiori!
Nota I costi materiali per staffe a muro o per soffitto non sono compresi nel prezzo dell'installazione.
