Wie unterscheiden sich Ethernet CAT 5e, CAT 6/CAT 6A, CAT 7 & CAT 8 Leitungen?

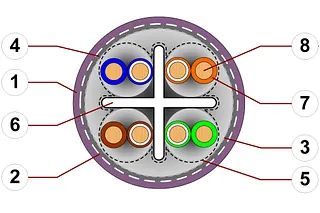

CAT 5/CAT 5e: Die gängigsten Kabel*

Kategorie 5 ist der am weitesten verbreitete Standard für Netzwerkleitungen, obwohl er zunehmend von höheren Kategorien verdrängt wird. Innerhalb dieser Kategorie gibt es CAT 5e, wobei das "e" für "enhanced" (verbessert) steht. CAT 5e stellt eine Weiterentwicklung des ursprünglichen CAT 5-Standards dar und bietet im Vergleich zu diesem eine deutlich bessere elektrische Leistungsfähigkeit. Während CAT 5 nur Geschwindigkeiten von bis zu 100 MBit pro Sekunde unterstützt, ermöglicht CAT 5e Datenübertragungsraten von bis zu 1 GBit pro Sekunde und haben eine Frequenz von100 MHz. Daher wird CAT 5e häufiger eingesetzt als das ältere CAT 5.

• CAT 5 und CAT 5e Leitungen werden in der Regel für den 1000BASE-T Standard verwendet.
• Oft ist Hardware wie der Computer selbst der Flaschenhals im System.

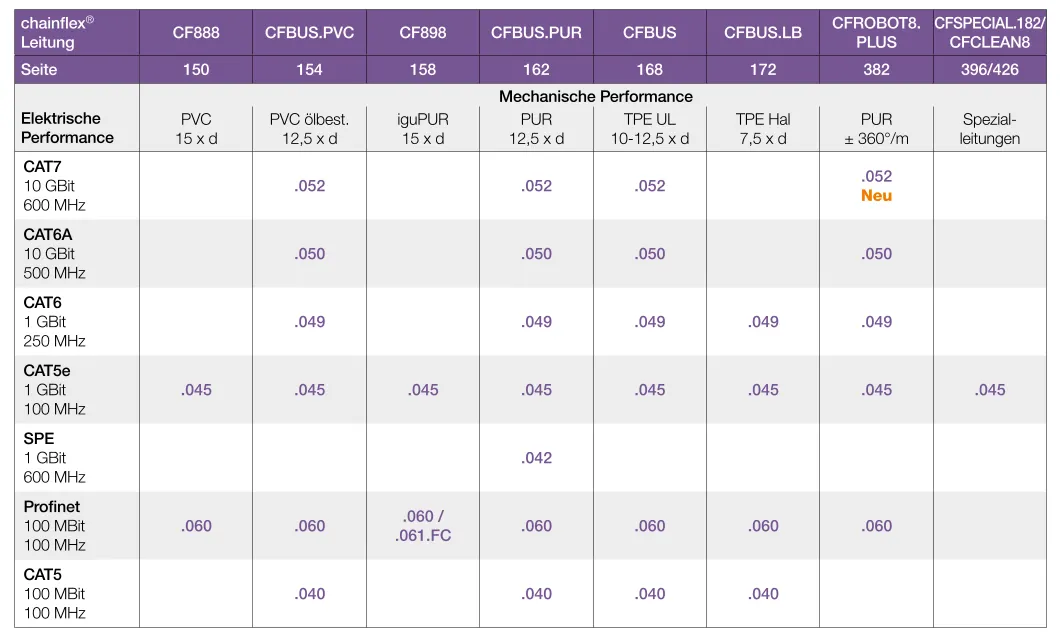

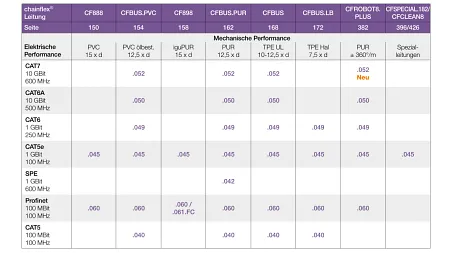

In unserem chainflex Portfolio gibt es CAT 5 und CAT 5e Leitungen mit PVC, PUR oder TPE Außenmantel. Außerdem finden Sie je nach Anforderung Leitungen für kleine und große Biegeradien z.B. mit dem Biegefaktor von 15 x d oder 7,5 x d.

Typische industrielle Anwendungen mit CAT 5/ CAT 5e Leitungen in Energieketten

• Werkzeugmaschinen: Z.B. CNC Maschine mit beweglichem Portal

• Verpackungsanlagen: Z.B. Hochdynamische Achsen mit kontinuierlicher Bewegung

• Industrieroboter

• Automatisierte Fertigungsstraßen

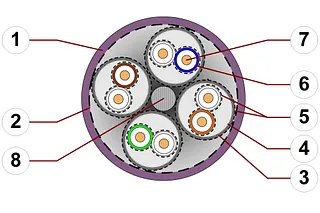

CAT 6 und CAT 6A: Bestens geeignet für Unternehmen

Leitungen der CAT-6-Kategorie sind Weiterentwicklungen des Netzwerkstandards, die höhere Geschwindigkeiten und verbesserte Performance bieten.

• CAT 6 Leitungen können 1 GBit pro Sekunde nur bis zu 50 m Länge zuverlässig übertragen und haben eine Frequenz von 250 MHz. Mit zwischengeschalteten Switches kann die Reichweite jedoch erhöht werden.
• CAT 6A ist eine Weiterentwicklung von CAT 6 und ermöglicht Übertragungsgeschwindigkeiten von bis zu 10 GBit pro Sekunde bei einer Reichweite von bis zu 100 Metern. Mit einer maximalen Frequenz von 500 MHz und einzeln abgeschirmten Aderpaaren wird eine zuverlässige Datenübertragung auch dann gewährleistet, wenn die Leitung in Bewegung ist.

Typische industrielle Anwendungen mit CAT 6/ CAT 6a Leitungen in Energieketten

• Hochauflösende Kamerasysteme: Z.B. Inline-Bildverarbeitung in Produktionsanlagen

• Verpackungsmaschinen mit hoher Taktzahl

• Hochdynamische Handlingsysteme: Z.B. Pick & Place

• Logistiksysteme mit hoher Datenanforderung: Z.B. Regalbediengeräte mir IP-Kameras, Steuerung und IO-Kommunikation

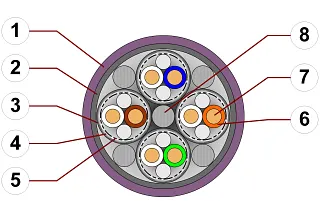

CAT 7: Für anspruchsvollste Anwendungen

CAT-7 Leitungen erlauben noch höhere Übertragungsraten und sind noch besser geschirmt im Vergleich zu den vorherigen Kategorien. Es ermöglicht Übertragungsraten von bis zu 10 GBit pro Sekunde und haben eine Frequenz von 600 MHz. CAT 7 Leitungen bieten einen sehr guten EMV Schutz und werden eingesetzt, wenn eine sehr hohe Bandbreite gefordert ist. Das Besondere an CAT 7 Leitungen ist die separate Abschirmung jedes einzelnen Adernpaares.

• Alle Leitungen der Kategorie 7 haben vier separat abgeschirmte Aderpaare, die wiederum durch einen Gesamtschirm zusätzlich geschirmt sind. Dadurch sind sie bestens gegen Störungen von außen geschützt.
• Für Cat 7-Netzwerkleitungen gibt es zwei genormte Steckertypen.
• Sie sind für die Zukunftssicherheit der Infrastruktur bei neuen Bauten zu empfehlen.

Typische industrielle Anwendungen mit CAT 7 Leitungen in Energieketten

• EMV-kritische Anwendungen: Z.B. Frequenzumrichter, Schweißtechnik

• Bahntechnik: Z.B.: Türsysteme, bewegliche Überwachungsgeräte in Zügen

• Industrieroboter

• Montage-/Pick and Place - Systeme

CAT 8: Extreme Geschwindigkeit für Rechenzentren

Kategorie-8-Netzwerkkabel wurden speziell für den Einsatz in Rechenzentren konzipiert, wo die Verkabelung zwischen Routern und Servern in der Regel auf kurze Distanzen beschränkt ist. Diese Kabel zeichnen sich durch ihre Fähigkeit aus, extrem schnelle Datenübertragungen zu ermöglichen, ohne auf Glasfasertechnologie zurückzugreifen. Mit Betriebsfrequenzen von bis zu 2000 MHz und Übertragungsraten von bis zu 40 GBit pro Sekunde bietet Kategorie 8 den höchsten Standard in Sachen Geschwindigkeit und Leistung.

Die Kabel sind hervorragend abgeschirmt, wodurch sie besonders unempfindlich gegenüber Störsignalen sind.

Kategorie 8 ist zudem in zwei Varianten erhältlich:

• 8.1 verwendet handelsübliche RJ45-Stecker, die mit den meisten bestehenden Netzwerkinfrastrukturen kompatibel sind.
• 8.2 das spezielle Stecker nutzt, befindet sich derzeit noch in der Entwicklung und bietet eine alternative Lösung für Anwendungen mit höchsten Leistungsanforderungen.

Damit eignet sich Kategorie 8 ideal für hochleistungsfähige und störungsfreie Netzwerkverbindungen auf kurzen Strecken. Bei igus führen wir keine Kategorie-8-Netzwerkkabel in unserem Portfolio. Unser Fokus liegt auf Leitungen, die für industrielle Anwendungen und bewegte Einsätze optimiert sind, wie sie in Energieführungssystemen oder dynamischen Umgebungen benötigt werden.

Fazit

Für die meisten Anwendungen sind unsere chainflex CAT 5e und CAT 6A Leitungen die perfekte Wahl. Wenn es um die Übertragung sehr großer Datenmengen geht, sind unsere CAT 7 Leitungen ideal, da sie nicht nur einen besonders hohen Schutz vor Störsignalen bieten, sondern auch immer kosteneffizienter werden. Ganz gleich, ob Sie CAT 5, CAT 6 oder CAT 7 benötigen – bei uns finden Sie die passende Lösung für jede Datenrate und jede Anwendungsanforderung. Wählen Sie aus verschiedenen Mantelmaterialien: von preiswertem PVC über ölbeständiges PUR bis hin zu hochabriebfestem TPE für anspruchsvolle Anwendungen. Alle chainflex Leitungen überzeugen durch höchste Zuverlässigkeit und erhalten standardmäßig eine Garantie von bis zu 4 Jahren. Ob als Meterware oder anschlussfertig mit Steckern: Mit unseren Leitungen bieten wir Ihnen die perfekte Ethernet-Lösung für jede Bewegung und jedes Einsatzgebiet.

Was kaum jemand weiß: Die Bezeichnung „Kabel“ ist hier, entgegen des verbreiteten Irrtums, nicht ganz richtig – Experten wissen zwischen Kabeln und Leitungen zu unterscheiden. Hier erklären wir den Unterschied von flexiblen Kabeln und Leitungen.
