CAT 5, CAT 6, CAT 7 & CAT 8- Quelles sont les différences ?

CAT 5 : le câble le

plus courant Peu coûteuse et généralement suffisante - la catégorie 5 est un standard très répandu parmi les câbles réseau.

• Pour une utilisation à la maison, les CAT-5e-Leitungen est généralement largement suffisant.
• Ils supportent des taux de transfert allant jusqu'à 1 Gbps. La
• plupart du temps, le matériel, comme les ordinateurs et les disques durs, constitue toutefois le goulot
• d'étranglement du système. Ils sont aujourd'hui plus rarement posés dans le domaine professionnel que d'autres standards.

Ce que peu de gens savent : contrairement à l'erreur répandue, le terme "câble" n'est pas tout à fait correct ici - les experts savent faire la différence entre les câbles et les fils. Nous expliquons ici la différence entre les câbles souples et les conduits.

CAT 6 et CAT 6A : parfaitement adaptés aux entreprises

Leitungen der CAT-6-Kategorie se trouve surtout dans le domaine professionnel.

• Les câbles de catégorie 6 peuvent transmettre de manière fiable des signaux jusqu'à 50 m de long.
• Des commutateurs intermédiaires permettent de prolonger la portée.
• La norme CAT 6a est adaptée à l'Ethernet 10 gigabits.

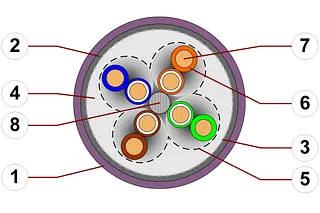

1. Gaine extérieure: protège le câble contre les influences extérieures et les dommages mécaniques.
2. Blindage général: Une tresse de fils de cuivre qui réduit les interférences électromagnétiques.
3. Feuille de blindage: une couche supplémentaire qui minimise davantage les interférences électromagnétiques.
4. Gaine intérieure: une couche isolante qui protège les composants internes.
5. Rubanage: un non-tissé plastique qui maintient les fils ensemble et offre une stabilité supplémentaire.
6. Isolation des fils: isole les différents fils de cuivre afin d'éviter les courts-circuits.
7. Conducteur: les fils de cuivre qui transmettent les données.
8. Décharge de traction: élément qui empêche les forces de traction d'agir sur les fils internes.
9. Paires de fils: les fils de cuivre torsadés qui permettent la transmission des données.

CAT 7 : pour les applications les plus exigeantes

CAT-7-Leitungen permettent des taux de transmission encore plus élevés et sont mieux blindés.

• Tous les câbles de catégorie 7 ont quatre paires de fils blindées séparément.
• Ils sont parfaitement protégés contre les interférences extérieures.
• Pour les lignes de réseau CAT 7, il existe des types de connecteurs normalisés tels que GG45 et TERA.
• Ils sont recommandés pour la pérennité de l'infrastructure dans les nouvelles constructions.

CAT 8 : vitesse extrême pour les centres de données

Les lignes de catégorie 8 ont été conçues pour les centres de données, où les lignes entre les routeurs et les serveurs sont généralement courtes.

• La catégorie 8 prend en charge les fréquences de fonctionnement les plus élevées.
• La norme supporte les transmissions sur de très courtes distances, jusqu'à 30 m.
• Des taux de transmission jusqu'à 25/40 Gbps sont possibles.
• Ces câbles sont parfaitement protégés contre les signaux parasites.
• Elles existent en versions 8.1 et 8.2 :
• 8.1 utilise des connecteurs RJ45 disponibles dans le commerce.
• 8.2 utilise des connecteurs spéciaux.

Conclusion

Les câbles CAT 5e et CAT 6 sont parfaitement adaptés à la plupart des applications. Ceux qui souhaitent construire une maison à l'épreuve du temps ou qui ont besoin de taux de transfert de données supérieurs à 1 Gbps sont bien servis par les câbles CAT 6a ou CAT 7, car ils sont mieux protégés contre les signaux parasites.
