iglidur® C500 - Données sur les matériaux

Tableau des matériaux

Propriétés générales

Unité

iglidur® C500

Méthode d'essai

Densité

g/cm³

1,37

Couleur

magenta

Absorption d'humidité max. à 23°C/50% h.r.

% en poids

0,3

DIN 53495

max. Absorption d'eau

% en poids

0,5

Coefficient de frottement de glissement, dynamique, contre acier

µ

0,07 - 0,19

Valeur pv, max. (sec)

MPa x m/s

0,7

Propriétés mécaniques

Module d'élasticité en flexion

MPa

3000

DIN 53457

Résistance à la flexion à 20°C

MPa

100

DIN 53452

Résistance à la pression

MPa

110

pression de contact maximale recommandée (20°C)

MPa

110

Dureté Shore D

81

DIN 53505

Propriétés physiques et thermiques

Température d'application supérieure à long terme

°C

+250

température supérieure d'application à court terme

°C

+300

température d'application inférieure

°C

-100

Conductivité thermique

[W/m x K]

0,24

ASTM C 177

Coefficient de dilatation thermique (à 23°C)

[K-1 x 10-5]

9

DIN 53752

Propriétés électriques

résistance spécifique de passage

Ωcm

>1014

DIN IEC 93

résistance de surface

Ω

>1013

DIN 53482

Tableau 01 : Caractéristiques des matériaux

Diagramme
Diagramme

Fig. 01 : Valeurs pv admissibles pour les paliers lisses iglidur® C500 d'une épaisseur de paroi de 1 mm en fonctionnement à sec contre un arbre en acier, à +20 °C, montés dans un logement en acier.

X = vitesse de glissement [m/s]
Y = charge [MPa]

iglidur® C500 fait partie de la famille des matériaux iglidur® extrêmement résistants aux fluides et aux températures X, X6 et A500. Ce matériau se caractérise par une résistance à l'usure améliorée et une plus grande liberté de conception - par exemple comme bague de guidage.

Fig. 02 : Pression de contact maximale recommandée en fonction de la température (110 MPa à +20 °C)

X = température [°C]
Y = charge [MPa]

Propriétés mécaniques
La pression de contact maximale recommandée est une caractéristique mécanique du matériau. Il n'est pas possible d'en tirer des conclusions sur la tribologie. La résistance à la compression des paliers lissesiglidur® C500 diminue avec l'augmentation de la température. La figure 02 illustre cette relation.

La figure 03 montre comment l'iglidur® C500 se déforme élastiquement sous une charge radiale. Sous la pression de contact maximale recommandée de 110 MPa, la déformation à température ambiante est d'environ 4,5 %.

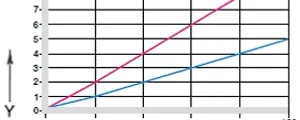

Fig. 03 : Déformation sous charge et températures

X = charge [MPa]
Y = déformation [%]

m/s

rotatif

oscillante

linéaire

permanent

0,9

0,7

2,4

à court terme

1,1

1

2,8

Tableau 02 : Vitesse de glissement maximale

Vitesses de glissement admissibles
La vitesse de glissement maximale admissible dépend de la chaleur de frottement générée au niveau du palier. La température ne devrait augmenter que jusqu'à une valeur garantissant une utilisation raisonnable du palier en termes d'usure et de précision dimensionnelle.

Les valeurs maximales indiquées dans le tableau 02 ne sont valables que pour les charges de pression les plus faibles et ne sont souvent pas atteintes dans la pratique.

iglidur® C500

Température d'application

inférieure

- 100 °C

supérieure, longue durée

+ 250 °C

supérieure, courte durée

+ 300 °C

supplémentaire à sécuriser axialement à partir de

+ 130 °C

Tableau 03 : Limites de température

Températures
L'iglidur® C500 fait partie des matériauxiglidur® les plus résistants à la température. Comme pour tous les thermoplastiques, la résistance à la compression de l'iglidur® C500 diminue avec l'augmentation de la température. Les températures régnant dans le système de palier ont également une influence sur l'usure du palier. L'usure augmente avec la hausse des températures. Un dispositif de sécurité supplémentaire est nécessaire pour les températures supérieures à +130 °C.

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement,p = 1 MPa

X = vitesse de glissement [m/s]
Y = coefficient de frottement μ

Frottement et usure
Les valeurs de frottement et d'usure sont encore plus favorables pour iglidur® C500 que pour les autres matériaux haute température iglidur® X et A500. Le coefficient de frottement augmente modérément avec la vitesse de glissement. Avec la charge, le coefficient de frottement diminue d'abord jusqu'à 20 MPa, puis devient inférieur à 0,1 ; avec des charges plus élevées, il ne diminue plus que légèrement. Les arbres trop lisses augmentent à la fois le coefficient de frottement et l'usure des roulements.Une surface rectifiée avec une rugosité centrale de Ra = 0,6 à 0,8 μm est la plus appropriée.

Fig. 05 : Coefficients de frottement en fonction de la charge,v = 0,01 m/s

X = charge [MPa]
Y = coefficient de frottement μ

iglidur® C500

sec

Graisse

Huile

Eau

Coefficient de frottement µ

0,07 - 0,19

0,09

0,04

0,04

Tableau 04 : Coefficients de frottement contre l'acier (Ra = 1 μm, 50 HRC)

Fig. 06 : Usure, application rotative avec différentes

Fig. 06 : Usure, application rotative avec différents matériaux d'arbre, p = 1 MPa, v = 0,3 m/s

X = matériau de l'arbre
Y = usure [μm/km]

A = aluminium, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, chromé dur
E = St37
F = V2A
G = X90

Matériaux des arbres
La figure 06 montre des résultats d'essais réalisés avec différents matériaux d'arbre et des paliers lisses en iglidur® C500.

L'exemple d'un mouvement de rotation avec des charges radiales de 1 MPa et une vitesse de 0,3 m/s montre clairement que l'usure de l'iglidur® C500 est très constante sur les différents types d'arbres. Dans ce cas, seul l'appariement avec l'acier de décolletage se distingue vers le haut et, de manière remarquable, l'appariement avec l'Alu hc vers le bas.

Matériaux d’arbres

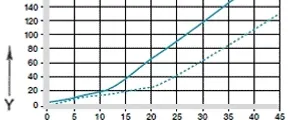

Fig. 07 : Usure dans les applications oscillantes et rotatives avec Cf53

Fig. 07 : Usure dans les applications oscillantes et rotatives avec Cf53 en fonction de la charge

X = charge [MPa]
Y = usure [μm/km]

A = rotatif | B = oscillant

Moyen

Résistance

Alcools

Hydrocarbures

Graisses, huiles, non additivées

Carburants

acides dilués

acides forts

bases diluées

bases fortes

+ résistant 0 partiellement résistant - non résistant
Toutes les données à température ambiante [+20 °C]
Tableau 05 : Résistance aux produits chimiques

Résistance aux produits chimiques
Les paliers lisses iglidur® C500 ont une très bonne résistance aux produits chimiques.br>
L'iglidur® C500 n'est pas attaqué par la plupart des acides organiques et inorganiques, ni par les bases ou les lubrifiants.

**
Caractéristiques électriques**

résistance spécifique de passage

> 1014 Ωcm

résistance de surface

> 1013 Ω

Les paliers lisses iglidur® C500 sont électriquement isolants.

Rayons radioactifs
iglidur® C500 résiste aussi bien aux rayonnements de neutrons qu'aux rayonnements de particules gamma sans perte perceptible de ses excellentes propriétés mécaniques. Les paliers lisses en iglidur® C500 résistent aux rayonnements jusqu'à une intensité de 3 x 10² Gy.

Absorption maximale d'humidité

à +23 °C/50 % h.r.

0,3 % en poids

absorption d'eau max.

0,5 % en poids

Tableau 06 : Absorption d'humidité

Absorption d'humidité
L'absorption d'humidité des paliers lisses iglidur® C500 est inférieure à 0,3 % dans des conditions climatiques normales. La limite de saturation en eau est également inférieure à 0,5 %.

Influence de l'absorption d'humidité

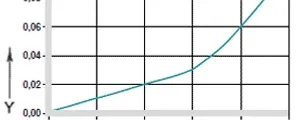

Fig. 10 : Influence de l'absorption d'humidité

X = absorption d'humidité [Gew.-%]
Y = réduction du ø intérieur [%]

Diamètre****d1 [mm]

arbre h9**[mm]**

iglidur® C500****F10 [mm]

Boîtier H7**[mm]**

jusqu'à 3

0 - 0,025

+0,006 +0,046

0 +0,010

> 3 jusqu'à 6

0 - 0,030

+0,010 +0,058

0 +0,012

> de 6 à 10

0 - 0,036

+0,013 +0,071

0 +0,015

> 10 à 18

0 - 0,043

+0,016 +0,086

0 +0,018

> de 18 à 30

0 - 0,052

+0,020 +0,104

0 +0,021

> de 30 à 50

0 - 0,062

+0,025 +0,125

0 +0,025

> 50 à 80

0 - 0,074

+0,030 +0,150

0 +0,030

Tableau 07 : Tolérances importantes selon ISO 3547-1 après sertissage

Tolérances de montage
Les paliers lisses iglidur® C500 sont des paliers standard pour les arbres avec une tolérance (recommandée au moins h9). Les paliers sont conçus pour être montés à la presse dans un logement avec une tolérance H7. Après le montage dans un logement de dimension nominale, le diamètre intérieur des paliers avec une tolérance F10 s'ajuste automatiquement.
