Energieketten der Serie E4Q/R4Q

Einfaches Handling - komplett werkzeugloses Öffnen und Schließen einer Energiekette

Energieketten der Serie E4Q/R4Q wurde entwickelt, um die bestmögliche Lösung für freitragende und lange Verfahrwege zu ermöglichen. Angelehnt an den robusten und über 12 Jahre bewährten Energieketten-Standard E4.1,  bringt die neue Serie eine lange Lebensdauer und eine hohe Modularität mit sich.


  • 40% weniger Montagezeit: Öffnungssteg mit Verschlusslaschen für werkzeugloses Öffnen und Schließen
  • 100% höhere Ausreißkraft: Formschlüssig verbundener Öffnungssteg
  • 10% weniger Gewicht: Materialaussparungen für ein geringes Gewicht im Einklang mit hoher Stabilität
  • 20% mehr Zusatzlast: Vertikal und horizontal angeordnete Anschläge für die beste Stabilität je nach Einbauart
  • 17 dB(A) leiser: Optionale Geräuschdämmung als Zubehörbauteil jederzeit nachrüstbar
  • Neuartige integrierte Rasterung für fixierte Innenaufteilung mit schmaleren Trennstegen
  • Innen-/Außenlasche für absolut geraden Verlauf
  • Hintergriff für besten Halt und hohe Seiten und Torsionsfestigkeit
  • Guter Zugang zum Innenraum für einfachere Befüllung
  • Optimierte Innenraumgeometrie, für höhere Lebensdauer der Leitungen

Typische Anwendungsbereiche: Werkzeugmaschinen, Krananlagen, Automatisierungsanlagen


Lieferprogramm:

Art.-Nr.InnenhöheAußenhöheInnenbreiteAußenbreiteBiegeradius
E4Q.34**34 mm60 mm75 - 400 mm98 - 423 mm63 - 300 mm Anfragen
E4Q.44**44 mm70 mm75 - 400 mm101 - 426 mm75 - 350 mm Anfragen
E4Q.58*58 mm84 mm100 - 600 mm134 - 634 mm135 - 500 mm Anfragen
E4Q.82*82 mm108 mm100 - 600 mm150 - 650 mm150 - 1.000 mm Anfragen

*Lieferbar Dezember 2019
**Lieferbar ab Frühjahr 2020

Entscheidende Designmerkmale der Serie E4Q/R4Q





System E4Q/R4Q

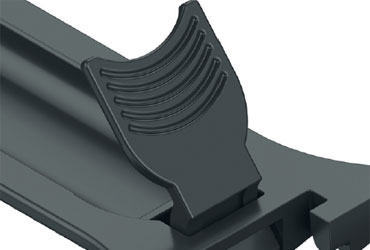

Werkzeugloses Öffnen und Schließen.

System E4Q/R4Q

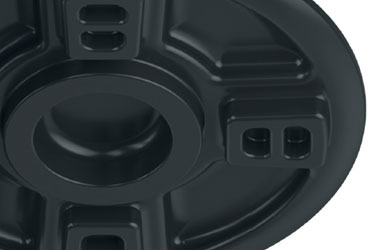

Vier Anschläge für beste Stabilität je Einbaulage.

System E4Q/R4Q

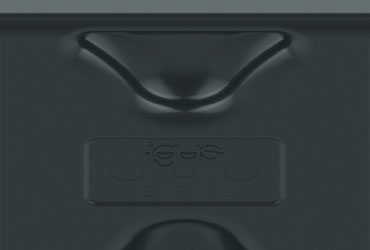

Material einsparen, wo es für die Stabilität ohne Funktion ist.

System E4Q/R4Q

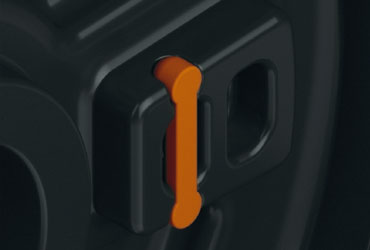

Optionale Geräuschdämpfer für noch leiseren Lauf.

System E4Q/R4Q

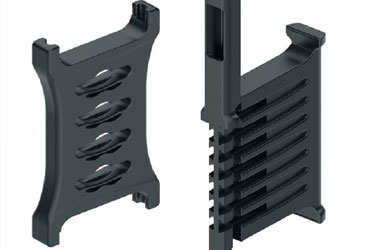

Innenaufteilungsprogramm auch für feine Aufteilungen.

System E4Q/R4Q

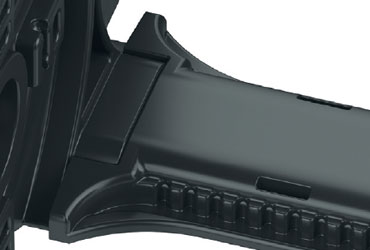

Rastnasen im Öffnungssteg für sicheren Halt der Trennstege.

System E4Q/R4Q

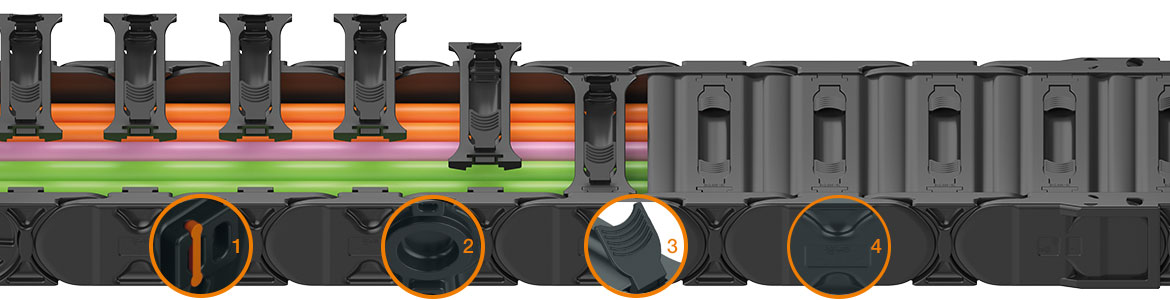

1

Optionale Geräuschdämpfung – neuartiges verdecktes System zur Geräuschreduzierung. Jederzeit nachrüstbar. An den horizontalen Anschlägen angebrachte Gummielemente dämpfen zusätzlich das Anschlaggeräusch der serienmäßig bereits sehr leisen e-ketten. 17 dB(A) weniger Geräusche im Vergleich zur Serie 4040C.

2

Vertikale und horizontale Anschläge – die vertikal angeordneten Anschläge sind für eine besonders hohe Steifigkeit und hohe freitragende Länge verantwortlich. Die horizontal angeordneten Anschläge sind dagegen dann besonders relevant, wenn die e-kette eine gewisse Flexibilität und Dauerfestigkeit in Bereichen benötigt wo sie "überbogen" wird, zum Beispiel bei langen Verfahrwegen. 20 % mehr Stabilität im Vergleich zu E4.1.

3

Öffnungsstege (e-kette)/Deckel (e-rohr) – komplett werkzeugloses Öffnen und Schließen der e-kette und des e-rohrs. Öffnungsstege und Deckel/Böden verriegeln im Seitenteil für nochmal erhöhte Haltekräfte. Das Befüllen der e-kette/e-rohrs kann in deutlich weniger Zeit erfolgen. 40 % schnelle Befüllung im Vergleich zu E4.1.

4

Gewicht einsparen – durch neue Erkenntnisse konnte dort Material ausgespart werden, wo es für die Belastung der e-kette keine Funktion aufweist. Das ist sowohl innen, zwischen den Anschlägen, als auch außen geschehen. Dabei wurden aus der Natur inspirierte abgerundete Formen zur Optimierung verwendet. 10 % weniger Gewicht im Vergleich zu E4.1.
