E4.1L - altamente dinamiche, leggere ed economiche
Catene portacavi e catene chiuse "tuttofare" altamente dinamiche. La serie E4.1L è stata sviluppata per riunire i vantaggi delle serie E2/000 e E4.1 in una. La forza e la stabilità del sistema E4.1 vengono combinate con la facile accessibilità del sistema E2/000. Il sistema E4.1L è la catena portacavi ideale per l'ingegneria meccanica e le applicazioni di tutti i tipi che richiedono un ottimo rapporto tra requisiti tecnici ed efficienza economica.

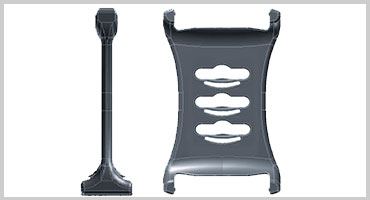

Nuovo programma di separazione interna a protezione dei cavi disponibile.

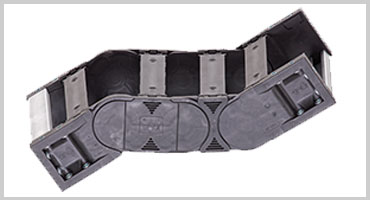

Attacchi KMA oscillanti e rigidi disponibili.

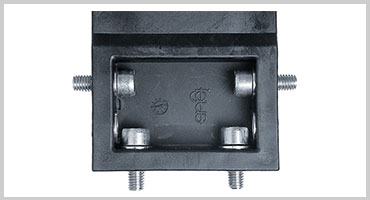

Attacchi KMA con opzioni di fissaggio circonferenziale.
È possibile trovare rapidamente la giusta catena portacavi inserendo parametri concreti e con l'ausilio di una tabella comparativa.
Unire, separare e aprire la catena portacavi e le catene chiuse.
Applicazioni in vari settori industriali e nel laboratorio di prova igus®.
Serie E4.31L
Altezza interna hi: 31 mm
Larghezze interne Bi: 40 - 300 mm
Raggi di curvatura R: 055 - 250 mm
Passo: 46 mm
Serie E4.38L
Altezza interna hi: 38 mm
Larghezze interne Bi: 50 - 400 mm
Raggi di curvatura R: 063 - 350 mm
Passo: 56 mm
Serie E4.48L
Altezza interna hi: 48 mm
Larghezze interne Bi: 50 - 400 mm
Raggi di curvatura R: 075 - 350 mm
Passo: 67 mm
Serie E4.64L
Altezza interna hi: 64 mm
Larghezze interne Bi: 50 – 400 mm
Raggi di curvatura R: 100 – 400 mm
Passo: 91 mm
Serie R4.31L
Altezza interna hi: 31 mm
Larghezze interne Bi: 50 - 300 mm
Raggi di curvatura R: 075 - 250 mm
Passo: 46 mm
Serie R4.38L
Altezza interna hi: 38 mm
Larghezze interne Bi: 50 - 300 mm
Raggi di curvatura R: 100 - 350 mm
Passo: 56 mm
Serie R4.48L
Altezza interna hi: 48 mm
Larghezze interne Bi: 50 - 300 mm
Raggi di curvatura R: 100 - 350 mm
Passo: 67 mm
Nuovi prodotti
Aggiunte alla gamma di prodotti e accessoriGuida in parallelo di tubi corrugati
E4.1L TUB - Guida sicura di tubi corrugati paralleli a una catena portacavi
... E4.1L ... reduce assembly time ...
Time saving new separators – "lean" assembly"
... E4.1L ... universal strain relief ...
Assembly in seconds. Reworked honeycomb strain relief CFU
... E4.1L ... extremely wide ... higher load ...
2,000 mm width and 50% more filling now also for E4.38L/R4.38L
Leggere e robuste
Rapporto ideale tra dimensioni interne ed esterne con maglie esterne più sottili e una geometria ottimizzata dei traversini
Il 30% più leggere e più economiche di E4.1
Catene portacavi e catene chiuse apribili da entrambi i lati lungo il raggio interno ed esterno
Coperchi molto serrati praticamente privi di fessure o aperture
Apertura a scatto lungo il raggio interno ed esterno
Interno completamente accessibile per facilitare il riempimento
Alternativa economica per E4.1
Per applicazioni non supportate
Se la forza di una E2/000 non è sufficiente, ma una E4.1 è troppo grande
41 dB(A) determinati nel laboratorio igus®, v = 1,8 m/s non supportata
Classificazione ESD: versioni ESD a conducibilità elettrica su richiesta
Elevata rigidità torsionale
iF Design Award 2014 per catene chiuse e-tube R4.1L
Video di installazione
Collegare due segmenti della catena E4.1L
Sostituire le maglie della catena E4.1L
Traversino allargato E4.1L
Traversini allargati E4.1L
