twisterband HD - mouvements circulaires dans un espace minimum
A la place de charnières, la twisterband HD a une liaison téton-crochet des maillons très robuste. Durée de vie plus longue, remplissage et
températures en dessous de 0 °C sont
maintenant possibles.
Guidage continu des câbles lors des mouvements rotatifs
Liaison très robuste téton/crochet pour fortes charges et longue durée de vie
Plage de température de -40 °C à +80 °C, applications en extérieur.
Guidage de câbles électriques, câbles fibre optique, conduits pneumatiques dans un seul système
Ménagement des câbles grâce à des butées de rayons définies
Vitesse de rotation maximale de 180°/s
Rotation de 7.000°* et plus en montage horizontal et jusqu'à 3.000° en montage vertical
Domaines d'utilisation types :
Têtes d'usinage sur machines-outils,
plateaux rotatifs, 6ème axe de robot, en général toutes les
applications qui font actuellement appel à des collecteurs tournants

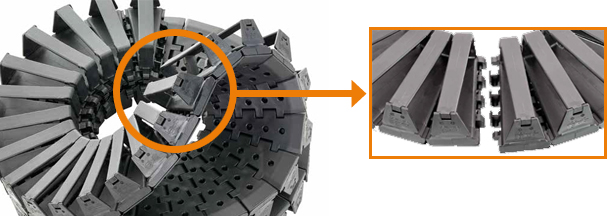

La twisterband HD est un perfectionnement de la twisterband. Au lieu d'être constituée de bandes avec des charnières, elle est constituée de maillons raccordés par une liaison téton-crochet. L'avantage en est un rayon défini d'une stabilité accrue.
Gamme de produits :
|
Référence: |
|
| Angle de rotation [°]: | |
| Référence | Angle de rotation |

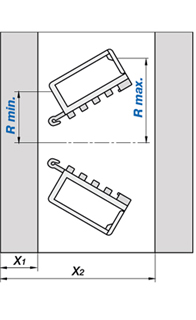

Ø intérieur X1 |
Ø extérieur X2 |
Hauteur intérieure hi |
Largeur intérieure Bi |
Rayon de courbure R mini |
Rayon de courbure R maxi |
||
|---|---|---|---|---|---|---|---|---|---|

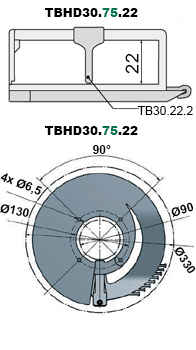

 TBHD30.75.22.180.01.0 |
180 | 90 | 330 | 22 | 75 | 44 | 77 | 378.01 EUR |  |
 TBHD30.75.22.360.01.0 |
360 | 90 | 330 | 22 | 75 | 44 | 77 | 413.10 EUR | |
| TBHD30.75.22.540.01.0 |
540 | 90 | 330 | 22 | 75 | 44 | 77 | 448.19 EUR | |
| TBHD30.75.22.720.01.0 |
720 | 90 | 330 | 22 | 75 | 44 | 77 | 483.31 EUR | |
| TBHD30.75.22.900.01.0 |
900 | 90 | 330 | 22 | 75 | 44 | 77 | 518.40 EUR | |
| TBHD30.75.22.1080.01.0 |
1080 | 90 | 330 | 22 | 75 | 44 | 77 | 553.51 EUR | |
| TBHD30.75.22.1260.01.0 |
1260 | 90 | 330 | 22 | 75 | 44 | 77 | 588.60 EUR | |
| TBHD30.75.22.1440.01.0 |
1440 | 90 | 330 | 22 | 75 | 44 | 77 | 623.72 EUR | |
| TBHD30.75.22.1800.01.0 |
1800 | 90 | 330 | 22 | 75 | 44 | 77 | 693.90 EUR | |
| TBHD30.75.22.2520.01.0 |
2520 | 90 | 330 | 22 | 75 | 44 | 77 | 834.32 EUR | |
| TBHD30.75.22.2880.01.0 |
2880 | 90 | 330 | 22 | 75 | 44 | 77 | 904.53 EUR | |
| TBHD30.75.22.3240.01.0 |
3240 | 90 | 330 | 22 | 75 | 44 | 77 | 974.73 EUR | |
| Plus d'informations sur l'article choisi : | |||||||||
CAO 3D
Commande d‘échantillons
PDF
Demande de prix
Prix avec remises progressives
myCatalog
|
|||||||||
Gamme de produits :
|
Référence: |
|
| Angle de rotation [°]: | |
| Référence | Angle de rotation |
Ø intérieur X1 |
Ø extérieur X2 |
Hauteur intérieure hi |
Largeur intérieure Bi |
Rayon de courbure R mini |
Rayon de courbure R maxi |
||
|---|---|---|---|---|---|---|---|---|---|
 TBHD42.135.30.360.010 |
900 | 90 | 490 | 30 | 135 | 56 | 119 | Sur demande | |
| Plus d'informations sur l'article choisi : | |||||||||
|
CAO 3D
Commande d‘échantillons
Demande de prix
Prix avec remises progressives
myCatalog
|
|||||||||
Gamme de séparateurs :
|
Référence: |
| Référence | ||
|---|---|---|
| TB30.22.2 | 0.56 EUR | |
| TB30.22.2.1 | 0.78 EUR | |
| Plus d'informations sur l'article choisi : | ||
|
CAO 3D
Commande d‘échantillons
PDF
Demande de prix
Prix avec remises progressives
myCatalog
|
||
|
