SHT-12-ZB-AWM-10x12

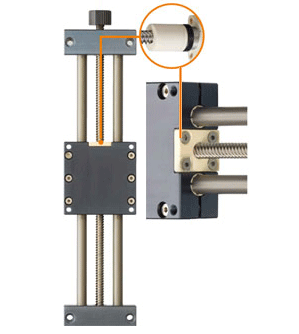

Ecrou pour vis anti-retour dans une unité linéaire

Un nouveau composant vient compléter le module linéaire SHT éprouvé : un écrou pour vis "zéro backlash" et auto-alignant. Le système "zéro backlash" assure un rétromouvement minime sur toute la vie utile pour les mouvements exigeant une grande précision de reproduction et réalisés avec des vis hélicoïdale 10x12 und 10x50.

Sans lubrification ni entretien

Précision élevée, indépendamment de la charge

Rattrapage automatique

Silencieux

Insensible à la corrosion


Domaines d'application :Technique de laboratoire et technique médicale, génie mécanique général.




Référence:
Cotes [mm]
Numéro de commande Longueur de la course Arbre en acier
Poids supplém.		 Force stat. admis. maxi A Al H E1 E2 E3
    [kg] (par 100 mm)[kg] axiale[N] radiale[N] -0,3 -0,3   +0,15 +0,15 +0,15
 SHT-08-ZB-AWM-6.35X12.7 (1) 300 0 - 100 400 65 65 23 52 55 55 267.64 EUR
 SHT-08-ZB-AWM-6X2P1 (1) 300 0 - 100 400 65 65 23 52 55 55 312.52 EUR
 SHT-12-ZB-10X12 (1) 500 0.8 0.2 150 600 85 - 34 70 73 73 331.11 EUR
Plus d'informations sur l'article choisi :
CAO 3D Commande d‘échantillons Experts PDF Demande de prix Prix avec remises progressives myCatalog
(1) Version standard avec sortie de vis non usinée
Numéro de commande I R f lt tk
±0,1		 ts tg kt
±0,1		 s sk sg kq d T l2 d2 ha
 SHT-08-ZB-AWM-6.35X12.7 (1) 96 32 1.5 15.5 10 5.5 M6 7 4.2 8 M5 4.6 8 6,35x12,7 17 6,35 13
 SHT-08-ZB-AWM-6X2P1 (1) 96 32 1.5 15.5 10 5.5 M6 7 4.2 8 M5 4.6 8 TR6x2 17 TR6x2 13
 SHT-12-ZB-10X12 (1) - - 2 - 11 6.6 M8 6.4 6.3 10 M6 6 12 10x12 17 10x12 -
Plus d'informations sur l'article choisi :
CAO 3D Commande d‘échantillons Experts PDF Demande de prix Prix avec remises progressives myCatalog
(1) Version standard avec sortie de vis non usinée
