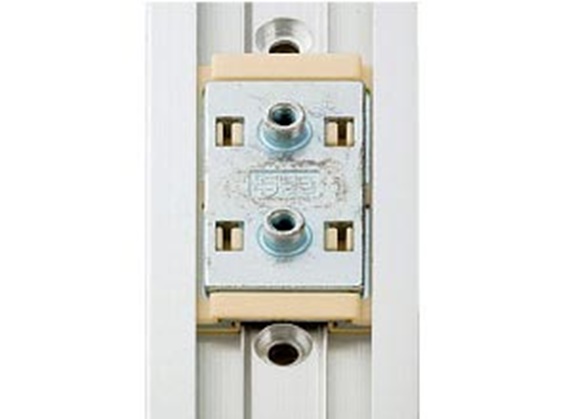

drylin® N - Sistema di guida lineare compatto NK-02-40

Versione 02 con foro filettato:

N. d'ordine Lunghezze del binario max. a C4 A3 C5=C6 h h1 K1* ly lz Peso del binario Prezzo/m
  [L max.]       Min. max.       [mm2] [mm2] [g/m]
in spedizione entro 48 ore NS-01-40 3000 40 60 0 20 20/49,5 8.7 1.3 M4 26400 970 450 37.55 CHF Aggiungi al carrello
in spedizione entro 10 giorni lavorativi NS-01-40-UNGEBOHRT 3000 40 0 0 0 8.7 1.3 26400 970 450 33.61 CHF Aggiungi al carrello
in spedizione entro 48 ore NS-01-40-AR 3000 40 60 0 20 20/49,5 8.7 1.3 M4 26400 970 450 43.18 CHF Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
PDF PDF
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Per binari senza fori indicare "Non forato" nella nota.
*Per vite cilindrica con testa bassa

Versione 02 con foro filettato:

N. d'ordine Nome Peso della slitta
    [g]
in spedizione entro 48 ore NW-02-40 Slitta fissata, pattino fisso 30 7.72 CHF Aggiungi al carrello
in spedizione entro 10 giorni lavorativi NW-02-40-LLY Slitta fissata, pattino flottante nella direzione y 30 7.71 CHF Aggiungi al carrello
in spedizione entro 10 giorni lavorativi NW-02-40-LLZ Slitta fissata, pattino flottante nella direzione z 30 7.71 CHF Aggiungi al carrello
in spedizione entro 10 giorni lavorativi NW-02-40-LLYZ Slitta fissata, pattino flottante nella direzione y e z 30 7.71 CHF Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
PDF PDF
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Versione 02: dimensioni [mm] - slitte di guida

Cod. art. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Peso
  ±0,35                       [g/m]
in spedizione entro 48 ore NW-02-40 9.5 23 50 40 20 0 0 M4 5 6.5 30
in spedizione entro 10 giorni lavorativi NW-02-40-LLY 9.5 23 50 40 20 0 0 M4 5 6.5 30
in spedizione entro 10 giorni lavorativi NW-02-40-LLZ 9.5 23 50 40 20 0 0 M4 5 6.5 30
in spedizione entro 10 giorni lavorativi NW-02-40-LLYZ 9.5 23 50 40 20 0 0 M4 5 6.5 30
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
PDF PDF
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Versione 12 con foro filettato:

N. d'ordine Nome Peso della slitta
    [g]
in spedizione entro 48 ore NW-12-40 Slitta stampata a iniezione 30 7.72 CHF Aggiungi al carrello
in spedizione entro 10 giorni lavorativi NW-12-40-LLY Slitta stampata a iniezione, pattino flottante nella direzione y 30 7.71 CHF Aggiungi al carrello
in spedizione entro 10 giorni lavorativi NW-12-40-LLZ Slitta stampata a iniezione, pattino flottante nella direzione z 30 7.71 CHF Aggiungi al carrello
in spedizione entro 48 ore NW-12-40-LLYZ Slitta stampata a iniezione, pattino flottante nella direzione y e z 30 7.72 CHF Aggiungi al carrello
in spedizione entro 48 ore NW-12-27 Slitta stampata a iniezione 12.5 4.69 CHF Aggiungi al carrello
in spedizione entro 48 ore NW-12-27-80 pattino 25 8.98 CHF Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
PDF PDF
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Versione 12: dimensioni [mm] - slitte di guida

Cod. art. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Peso
  ±0,35                       [g/m]
in spedizione entro 48 ore NW-12-40 9.5 23 52 40 20 0 0 M4 5 6.5 30
in spedizione entro 10 giorni lavorativi NW-12-40-LLY 9.5 23 52 40 20 0 0 M4 5 6.5 30
in spedizione entro 10 giorni lavorativi NW-12-40-LLZ 9.5 23 52 40 20 0 0 M4 5 6.5 30
in spedizione entro 48 ore NW-12-40-LLYZ 9.5 23 52 40 20 0 0 M4 5 6.5 30
in spedizione entro 48 ore NW-12-27 9.5 14 34 30 20 0 0 M4 5 6.5 12.5
in spedizione entro 48 ore NW-12-27-80 0 14 80 76 60 0 1.5 M4 5 6.5 25
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
PDF PDF
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Ordine di un sistema completo

Configurazione in pochi passi:

1. Selezionare il numero di slitte
2. Selezionare il tipo di slitta
3. Immettere la lunghezza del binario in mm
4. Selezionare le opzioni per la slitta
5.

Nota:

Informazioni dettagliate sono riportate nei disegni e nelle tabelle di cui sopra, nonché nelle pagine di seguito. Trovate informazioni specifiche sulle opzioni con cuscinetto flottante all'interno delle regole di progettazione.
1

Senza cuscinetto flottante

2

Cuscinetto flottante nella direzione z

3

Cuscinetto flottante nella direzione y

4

Cuscinetto flottante nella direzione yz

drylin® NK – set completo

Passo 1

Immettere il numero desiderato di slitte.

technical drawing
N. di slitte:
Continua
drylin® N - Dati tecnici
drylin® N - Regole di progettazione
Lunghezza della slitta nella versione NW-12-40: 52 mm
A = M4 (accoppiamento bloccato max. 1,2 Nm)
B = Ø min. fori 6,5
C = per viti macchina M4, DIN 7984 / DIN 6912 / DIN 84, EN ISO 1707 / EN ISO 7045

Carico statico e momenti di inerzia di un'area

Opzionale:

Tappi per binari,
N. d'ordine  NSK-40
in spedizione entro 48 ore
in spedizione entro 10 giorni lavorativi
