drylin® T - Guidage linéaire miniature

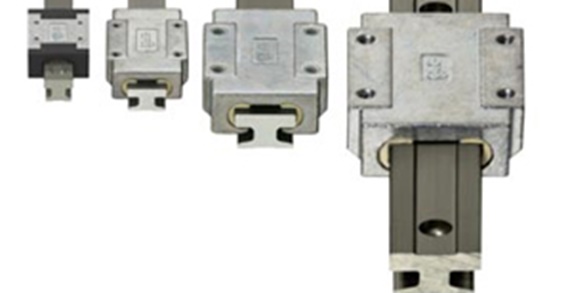

Guidage miniature drylin® T

Guidage miniature drylin® T : systèmes linéaires compacts, quatre tailles, sans graisse et sans entretien

Fonctionnement à sec sans entretien

Chariots robustes, pas de réglage possible

Corps en zamac

Eléments de glissement échangeables et résistants à l'usure en iglidur® J (ou en iglidur® J200 pour TW-04-07)

Rail en aluminium anodisé dur

Encombrement réduit

Résistance à la corrosion

Perçage standard symétrique C5 = C6

Mêmes dimensions que les systèmes miniatures à billes courants

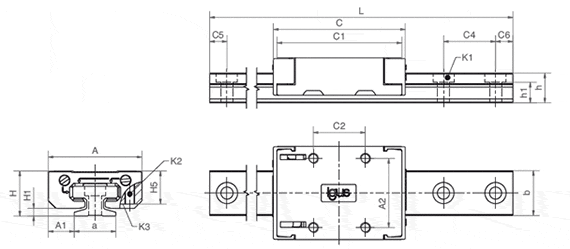

Guidage miniature drylin® T en version réglage de taille 12

Guidage miniature drylin® T sous forme de version réglable taille 12 - précision à 8 niveaux

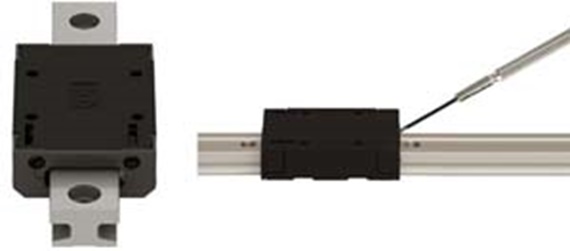

Sur la taille 12, le jeu du palier peut être réglé simplement au tournevis au niveau du chariot miniature TWE-04-12.

Jeu réglable

Autolubrifiant et sans entretien

Résistance élevée àla corrosion en raison de la peinture par cataphorèse

Fonctionnement très silencieux

Construction compacte

Commande d'un système complet

Configuration rapide et simple

1. Choix de la taille
2. Nombre de chariots par rail
3. Longueur du rail en mm

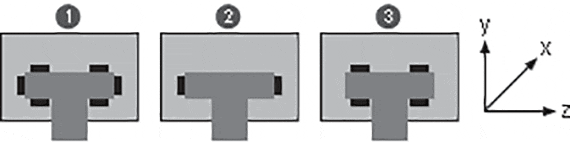

4. Choix du type de palier flottant

Note :

Vous trouverez des informations détaillées dans les croquis et les tableaux ci-dessus ainsi que sous les rubriques suivantes. Vous trouverez des informations précises concernant les paliers flottants sous la rubrique "Consignes de construction"
1

Pas de palier flottant

2

Patin flottant dans l'axe Y

3

Patin flottant dans l'axe Z

drylin® T - Données techniques
drylin® T - Consignes de construction
drylin® T - Conception du système

drylin® TK-04 - Système complet

Étape 1

Choisissez la taille du chariot de guidage.

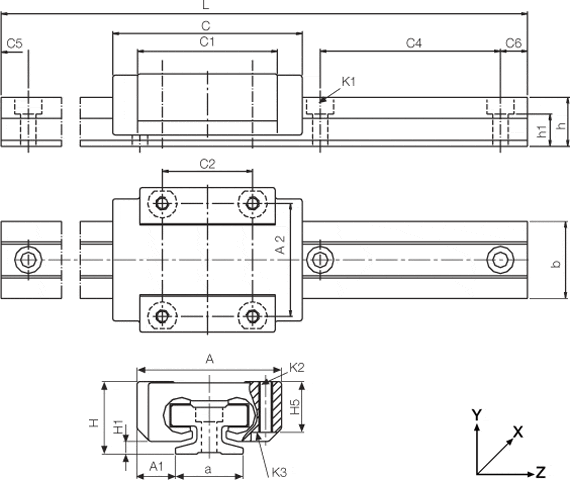

technical drawing
Taille du chariot de guidage
Continuer

Rails de guidage miniature de la gamme T

a [mm]:



Rails de guidage miniature DryLin® T

N° de commande   Weight L
max.		 a
-0,2		 b C4 C5
min.		 C5
max.		 C6
min.		 C6
max.		 h h1 K1* ly lz Wby Wbz Prix / m
    [kg/m] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]       [mm4] [mm4] [mm3] [mm3]
prêt(s) à être expédié(s) en 48 heures TS-04-07-UNGEBOHRT 32.79 CHF Dans le panier
prêt(s) à être expédié(s) en 3-4 jours ouvrés TS-04-09-UNGEBOHRT 33.81 CHF Dans le panier
prêt(s) à être expédié(s) en 10 jours ouvrés TS-04-12-UNGEBOHRT 36.75 CHF Dans le panier
prêt(s) à être expédié(s) en 10 jours ouvrés TS-04-15-UNGEBOHRT 39.45 CHF Dans le panier
prêt(s) à être expédié(s) en 48 heures TS-04-07 NEW 0.08 2000 7 8 15 5 12 5 12 5.5 3.7 M2 131 90 32 29 36.44 CHF Dans le panier
prêt(s) à être expédié(s) en 48 heures TS-04-09 0.11 2000 9 9.6 20 5 14.5 5 14.5 6.3 4.6 M2 252 169 52 49 37.56 CHF Dans le panier
prêt(s) à être expédié(s) en 48 heures TS-04-12 0.2 2000 12 13 25 5 17 5 17 8.6 5.9 M3 856 574 132 120 40.83 CHF Dans le panier
prêt(s) à être expédié(s) en 48 heures TS-04-15 0.33 3000 15 17 40 10 29.5 10 29.5 10.8 7 M3 2420 1410 285 239 43.83 CHF Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

* Pour vis de fixation DIN 912
Pour de rails sans trous de fixation, veuillez rajouter la mention "sans trou de fixation".

T - Chariots de guidage miniature

H [mm]:



Chariots de guidage miniature DryLin® T

N° de commande   Weight H
±0,2		 A
±0,2		 C
±0,3		 A1
±0,35		 A2 C1 C2 H1
±0,35		 H5 K2** Couple

max.		 K3*
    [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]   [Nm]
prêt(s) à être expédié(s) en 3-4 jours ouvrés TW-04-07 NEW 0.008 8 17 23 5 12 21 8 1.5 0 M2 0 10.01 CHF Dans le panier
prêt(s) à être expédié(s) en 48 heures TW-04-07-LLZ 0.008 8 17 23 5 12 21 8 1.5 0 M2 0 10.01 CHF Dans le panier
prêt(s) à être expédié(s) en 48 heures TW-04-09 0.017 10 20 29 5.5 15 18 13 1.7 7.2 M2 0.25 (M2) 13.19 CHF Dans le panier
prêt(s) à être expédié(s) en 10 jours ouvrés TW-04-09-LLY 0.017 10 20 29 5.5 15 18 13 1.7 7.2 M2 0.25 (M2) 13.19 CHF Dans le panier
prêt(s) à être expédié(s) en 10 jours ouvrés TW-04-09-LLZ 0.017 10 20 29 5.5 15 18 13 1.7 7.2 M2 0.25 (M2) 13.19 CHF Dans le panier
prêt(s) à être expédié(s) en 10 jours ouvrés TW-04-12-LLY 0.034 13 27 34 7.5 20 22 15 2.2 9.5 M3 0.5 M2 (M3) 16.06 CHF Dans le panier
prêt(s) à être expédié(s) en 10 jours ouvrés TW-04-12-LLZ 0.034 13 27 34 7.5 20 22 15 2.2 9.5 M3 0.5 M2 (M3) 16.06 CHF Dans le panier
prêt(s) à être expédié(s) en 48 heures TW-04-12 0.034 13 27 34 7.5 20 22 15 2.2 9.5 M3 0.5 M2 (M3) 16.05 CHF Dans le panier
prêt(s) à être expédié(s) en 48 heures TW-04-15 0.061 16 32 42 8.5 25 31 20 2.8 11 M3 0.5 M2 (M3) 19.81 CHF Dans le panier
prêt(s) à être expédié(s) en 10 jours ouvrés TW-04-15-LLY 0.061 16 32 42 8.5 25 31 20 2.8 11 M3 0.5 M2 (M3) 19.81 CHF Dans le panier
prêt(s) à être expédié(s) en 10 jours ouvrés TW-04-15-LLZ 0.061 16 32 42 8.5 25 31 20 2.8 11 M3 0.5 M2 (M3) 19.81 CHF Dans le panier
Plus d'informations sur l'article choisi :
CAO 3D CAO 3D
Commande d‘échantillons Commande d‘échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

* Pour vis de fixation DIN 912
** Filetage
LLy pour un chariot de guidage avec Palier flottant dans l'axe y
LLz pour un chariot de guidage avec Palier flottant dans l'axe z

Instructions de montage drylin® TWE
Assembly_DryLin_TWE_LowProfile_DE.pdf
prêt(s) à être expédié(s) en 48 heures
prêt(s) à être expédié(s) en 3-4 jours ouvrés
prêt(s) à être expédié(s) en 10 jours ouvrés
