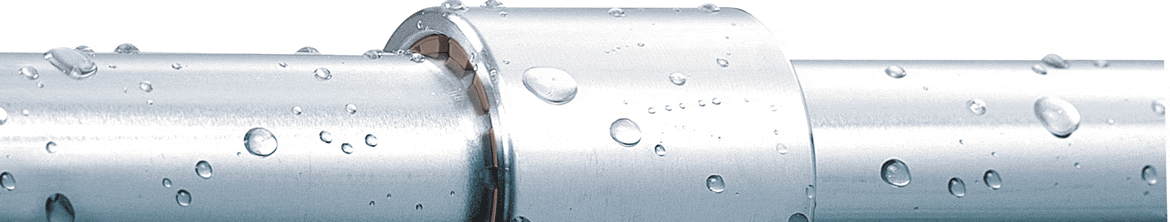

drylin® Lineargleitlager Anwendungsbeispiele
drylin® Lineargleitlager arbeiten, im Unterschied zu den bekannten Kugelumlaufsystemen, auf Gleitelementen. Diese Gleitelemente aus Hochleistungspolymeren können prinzipiell aus allen iglidur® Werkstoffen hergestellt werden. Damit stehen der drylin® Lineartechnik die Vorteile aller unterschiedlichen iglidur® Lagermaterialien zur Verfügung. Für die meisten Anwendungen im Linearbereich ist jedoch iglidur® J aufgrund seiner Verschleiß- und Reibwerteigenschaften am Besten geeignet. Deshalb werden drylin® Lineargleitlager mit diesem Werkstoff ausgerüstet. Diese Anwendungsübersicht zeigt Ihnen unterschiedlichste Einsatzgebiete für wartungsfreie Linearführungssysteme aus dem drylin® Programm.
Weitere Anwendungen
Einbaufertige Komponenten für Etikettenmaschinen
In den Etikettiermaschinen der KHS GmbH sind nicht nur zahlreiche rotative und lineare Lager aus dem igus® Programm verbaut.

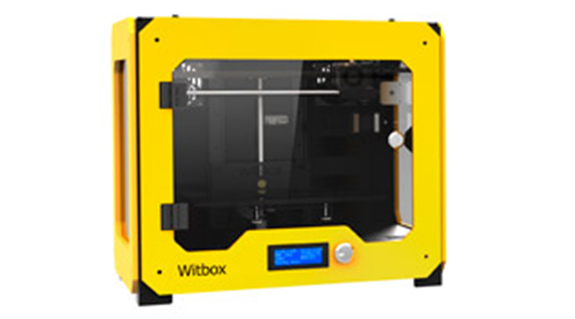

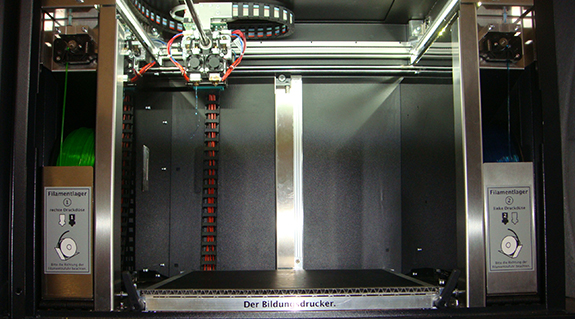

Linearführungs-
komponenten für 3D-Drucker
Das Unternehmen fabmaker setzt auf bewährte Linearführungskomponenten für 3D-Drucker.

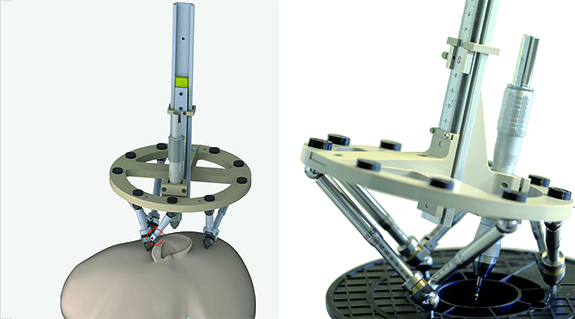

Medizinisches Assistenzsystem
Gold beim manus® 2015: Dieses System assistiert Ärzten bei der minimalinvasiven Cochleaimplantat-Chirurgie.

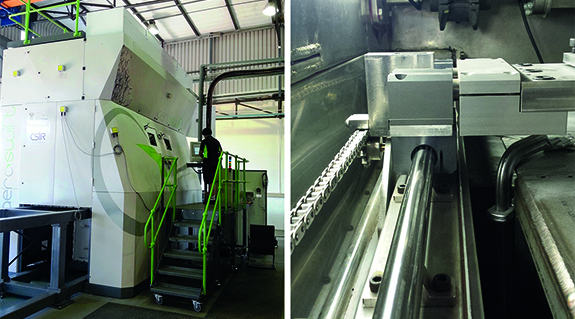

3D-Druckmaschine
Bronze beim manus® 2015: Diese laserbasierte 3D-Druckmaschine druckt Metallteile aus Titan, Aluminium, Stahl oder sogar Gold.
Mobilitätslösungen für körperbehinderte Menschen
Wartungsfreie igus® Lineartechnik kommen in Elektrorollstühlen und Reha-Therapiesystemen zum Einsatz.

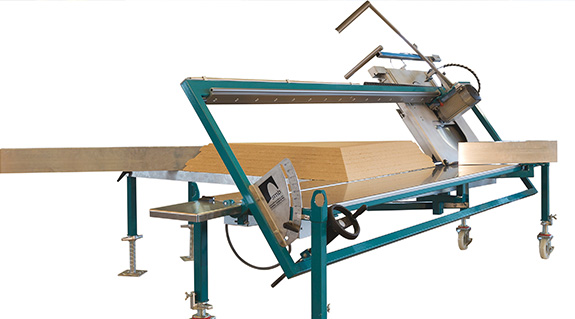

Zugsäge für Dämmstoffe
Wartungsfreie Lager aus dem igus® Konstruktionsbaukasten vereinfachen Bedienung einer Zugsäge für Dämmstoffe.
Verschiebbarer Touchscreen
Dieses verschiebbare Touchscreen-System wurde für die Qualitätskontrolle in den Fabriken des Unternehmens entwickelt.
Handling- und Kontaktiermodul
Dieses Handling- und Kontaktiermodul wird für die automatische elektrische Messung von Einzelplatinen im Temperaturprüfschrank genutzt.
Automatische Packstation
Diese automatische Packstation verpackt Etiketten in Kartons.
Schweißgerät
Dieses Schweißgerät verfügt über mehrere, ringförmig angeordnete Schweißbrenner.
Bühnenbild
Bei dieser Aufführung im Musiktheater Posen musste ein Labortisch auf der Bühne mitten in der Szene auseinandergefahren werden.
Inverterschweißgerät
Bei diesem Schweißgerät lässt sich der Schweißkopf in der Höhe verstellen.
Medizinisches Sportgerät
Dieses Gerät wird zur physiotherapeutischen Behandlung bei Rückenproblemen eingesetzt.

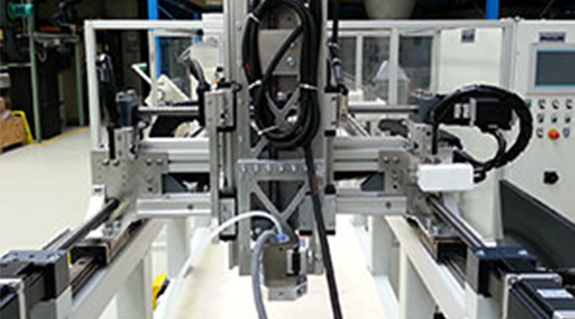

Multifunktionsportal in Leichtbauweise
Das vorliegende Studentenprojekt befasst sich mit der Entwicklung eines NC-gesteuerten Portals für den Einsatz als Multifunktionswerkzeugmaschine.
Ergonomischer Bürostuhl
Schmierfreie Kunststofflager für ergonomischen Bürostuhl.

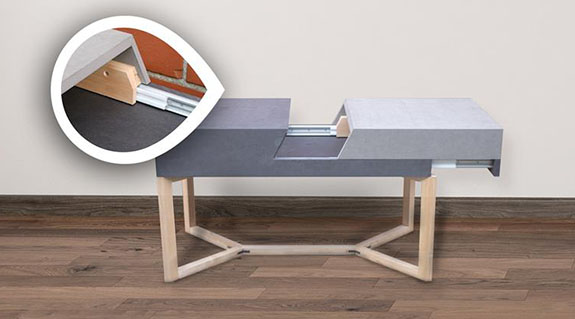

Meisterstück für das Schreinerhandwerk
Die Tischplatten lassen sich linear verschieben.

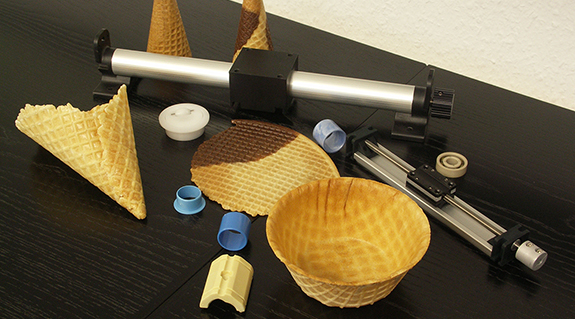

Waffeln für die Welt
Stabiles Spindellinearsystem zum Abziehen von Papiereistüten.

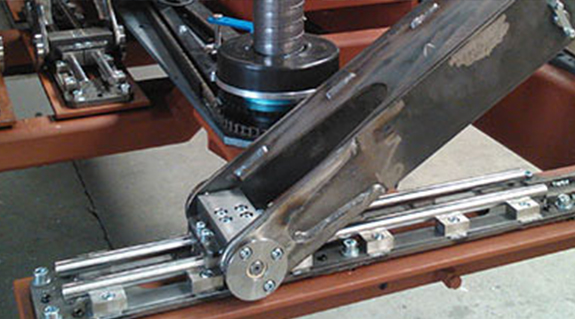

Bühnen-Hebevorrichtung
drylin® W Linearführungen in einem Hubpodium für Konzerthaus.

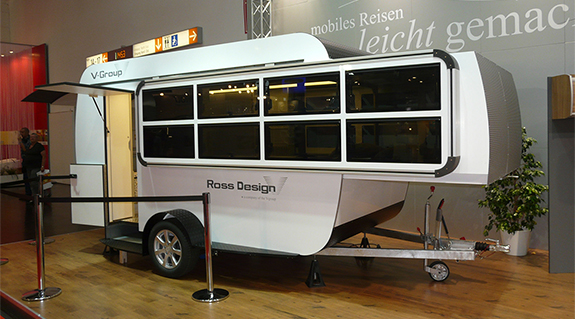

Schmierfrei campen
Beim Fahren sehr kompakt, auf dem Campingplatz ganz geräumig, dank drylin® Spindel-Lineartische.
Wurstkettentrennmaschinen
Sauber, belastbar und wartungsfrei: Polymergleitlager in der Lebensmittelindustrie.
Reifenmontagegerät
Professionelle und zeitsparende Montage & Demontage von Fahrradreifen ist mit diesem Gerät möglich.

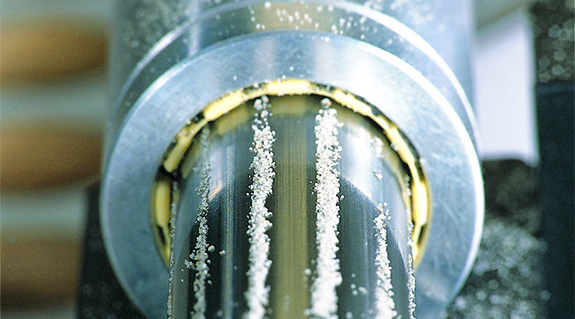

Verschleißfeste Linearführungen
Verschleißfeste Linearführungen sorgen für 50 Prozent höhere Standzeiten im Schleifwerkzeug-Maschinenpark

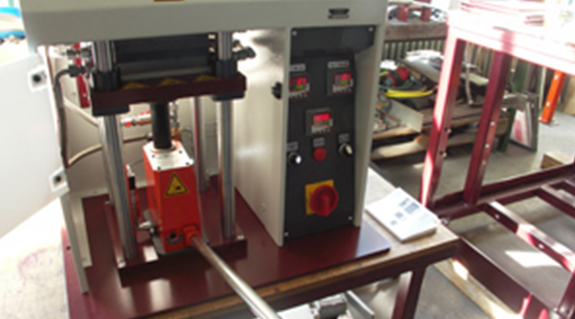

Gleitlager für Laborpressen
Gleiten unter härtesten Bedingungen. Edelstahlwellen, Flansch- und Gleitlager für Laborpressen
Holzpalettenfertigung
geschäftsTrocken laufende Linearführungen und Stehlager sorgen für hohe Standzeiten in der Holzpalettenfertigung
Linearsysteme in Windelproduktionsanlagen
Trocken laufende Linearsysteme in Windelproduktionsanlagen

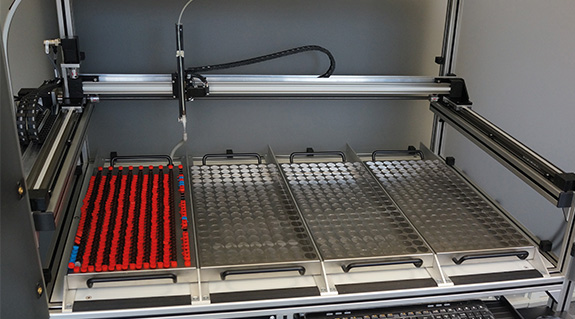

Abfüllanlage in der Labortechnik
Schmierfreie Gewindetriebe für eine Abfüllanlage in der Medizintechnik
Zuführmagazin für Möbelteile
Nicht nur technisch, auch betriebswirtschaftlich lohnte sich hier der Einsatz von igus®-Produkten im Vergleich zu Wettbewerbsprodukten.
Technische Bürsten
Ein weltweit bekannter Maschinenbauer, setzt Gleitlager aus dem igus®-Programm ein.
Low Cost Automation Demo
Demo zu Low Cost Automation mit robolink®, pikchain® und drylin® E

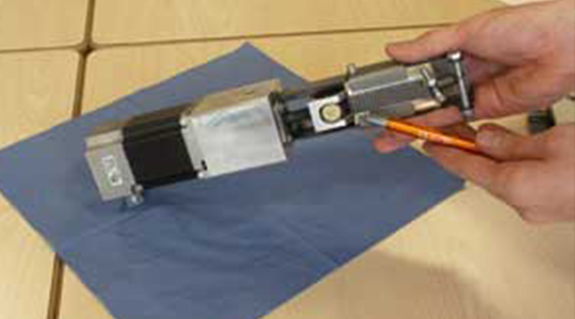

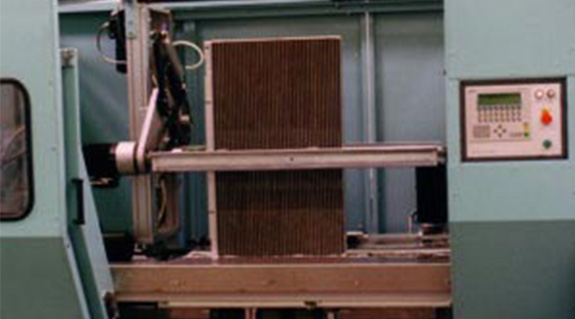

Spindel-Mutter in Kantenleimmaschine
Schmier- und spielfreies Spindel-Mutter-System gewährleistet präzisen Leimauftrag in Kantenleimmaschinen.

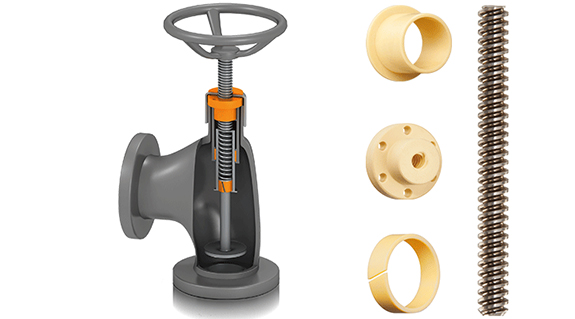

Absperrventil
Kunststoff-Gleitlager in der Prozesstechnik: Völlig wartungs- und schmierfrei.
Laminat-Muster-Anlage
Durch den Verzicht auf Schmierstoffe bleiben die transportierten Laminatstücke sauber.

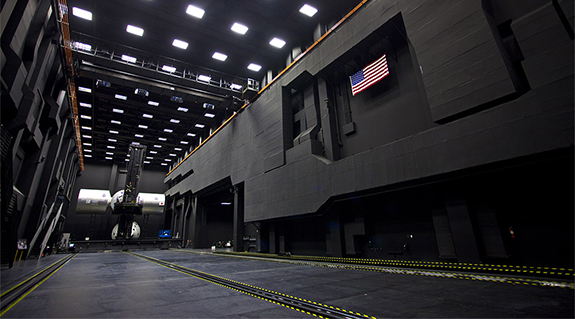

Teststand für Leitsysteme
Nur umfangreiche Tests auf der Erde beweisen die Weltraumtauglichkeit von Komponenten.
Automatisches Parkhaus
Autos werden hier ohne Zutun des Fahrers geparkt und später wieder bereit gestellt.

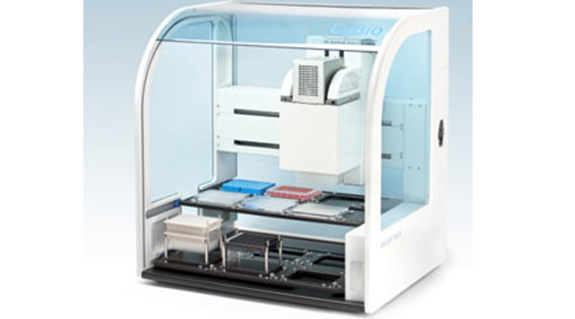

Laborgerät zum Flüssigkeits-Handling
Schmiermittelfreiheit und Reinraumtauglichkeit können mit den wartungsfreien Steilgewinde-Muttern gewährleistet werden.
Lasermarkierstation
Unter anderem durch den Einsatz von drylin® konnte das Gewicht dieser Lasermarkierstation halbiert werden.
Codiergerät
Der drylin® Spindel-Lineartisch mit Positionsanzeiger und Handrad findet aufgrund seiner Schmiermittelfreiheit seinen Einsatz in einem Codiergerät zur Kennzeichnung von Käse.
Sideboard
Um die oberen Elemente flexibel bewegen zu können wurde in einem Sideboard ein wartungs-freies drylin® Linerführungs-system eingesetzt.

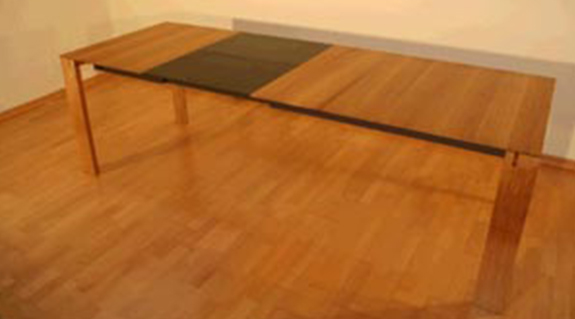

Tisch mit Idee
Bei der Herstellung eines Tisches entschied man sich aufgrund der Wartungsfreiheit für den Einsatz einer drylin® Linearführung.

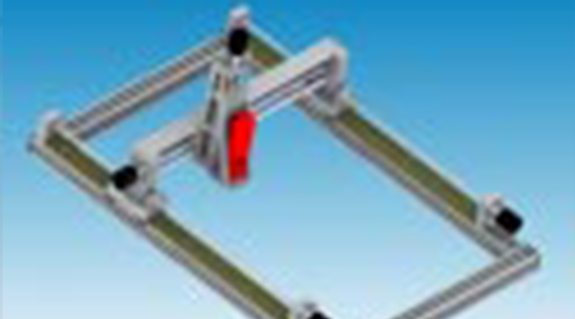

Kunststoff-Komponenten in der Glasbearbeitung
Für die präzise Bearbeitung in Laser-Gravurmaschinen werden gleich mehrere wartungsfreie Kunststoff-Komponenten verwendet.

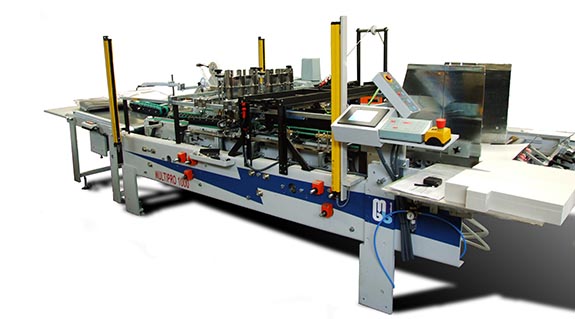

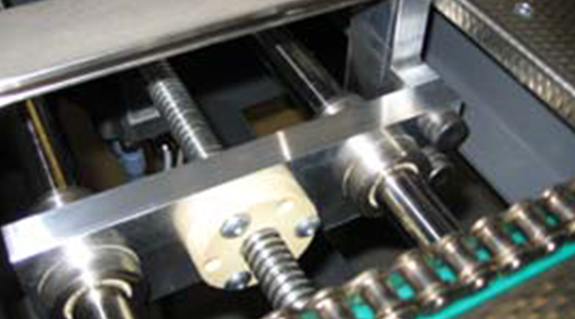

Papierverarbeitungs-maschinen
Durch spielfrei vorgespannte Muttern wird bei der Formatverstellung in der Papierindustrie ein präzises und wartungsfreies Einstellen der Formate ermöglicht.
Schachcomputer
Durch die eingesetzten drylin® TR Steilgewindemuttern in zwei Schachcomputern können große Hübe in kürzester Zeit zurückgelegt werden.
Verschiebbare Arbeitsplatte
Die massive Arbeitsplatte lässt sich über Gleitschienen verschieben und vergrößert die Arbeitsfläche des Schreibtischs.
Auszug in Uhrensafe
An einem sehr hochwertigen Uhrensafe werden die Auszüge zum Bestücken mit Linear-Profilführungen realisiert.
3D-Kamera
Statt mit teuren 3D-Kameras zu arbeiten, können auf dieser Vorrichtung zwei reguläre Kameras so montiert werden, dass sich aus ihren Aufnahmen ebenfalls ein dreidimensionales Bild generieren lässt.
3D-Kamera
Bei diesem 3D-Kamerasystem „3D RIG“ wurde Wert auf die möglichst leichte Verstellung und Wartungsfreiheit gelegt.
Analysegerät
Diese Anwendung aus der Medizin ist ein Analysegerät, das hilft viele verschiedene Arten von Krebs bereits in einem frühen Stadium zu diagnostizieren.
Arbeitstisch
Geräuschfrei und präzise sorgen hier drylin® T-Schienenführungen mit einstellbarem Spiel für die Höhenverstellung der Arbeitstische.
Asbest-Anlage
Zum Einsatz kommen drylin®-Lineargleitlager und igubal® KSTM-Stehlager, die keiner Wartung bedürfen und sich auch vom aggressiven Asbest nicht beeinträchtigen lassen.
Augenuntersuchungstisch
Der höhenverstellbare Untersuchungstisch ist für Augenuntersuchungen konzipiert.
Automatischer Türöffner
Jede beliebige Tür lässt sich mit diesem System so umrüsten, dass sie sich auf Knopfdruck automatisch öffnet.
Automatisches Tor
In Sportstadien kommt dieses Tor zum Einsatz, das automatisch geöffnet und geschlossen werden kann und sich dabei wie Ziehharmonika zusammenfaltet.

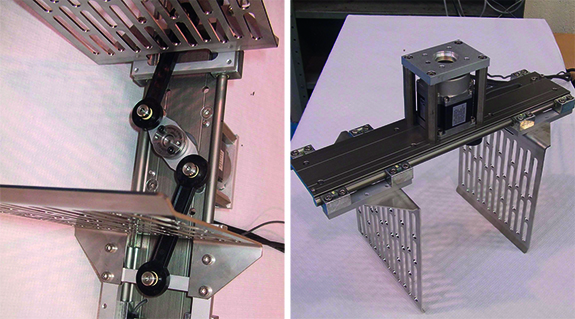

Backwarengreifer
Dieser Greifer nimmt Frischgebackenes von einem Förderband, um es in Körbe zu packen.
Band-Lager
Dieser Automat verwaltet die Bänder von Datensicherungen. Die Transportbewegungen im Inneren werden von drylin® N-Lineargleitern geführt.
Bohrwiderstands-Messer
Dieses Gerät misst den Bohrwiderstand einer unter schneller Rotation in Holz eindringenden Nadel.
Buch-Digitalisierung
Diese Maschine kann Bücher vollautomatisch einscannen, ohne dass menschliche Unterstützung notwendig wird.

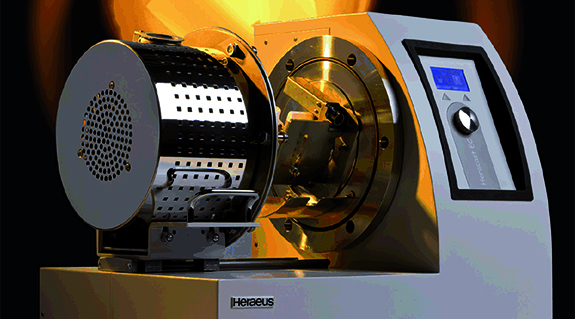

Dental-Gießgerät
Dieses Gießgerät kommt in Dentallaboren zum Einsatz. Mit ihm wird Zahnersatz hergestellt.
Foliensäge
Wichtig war hier die präzise Positionierung für saubere Schnitte sowie die Wartungsfreiheit der gesamten Anlage.
Greifer für Lebensmittel-verpackungen
Dieser Greifer nimmt Verpack-ungseinheiten aus einer Ver-siegelungsmaschine, dreht die einzelnen Einheiten um 90 Grad und verteilt Sie auf Kartons.
Gussformen-Prüfer
Hier kommt auch Wasser zum Einsatz, weshalb die Linearführung unter Wasser ebenfalls zuverlässig arbeiten muss.
Induktionszentrifuge
In dieser neuentwickelten Induktionszentrifuge werden Legierungen für Zahnprothesen geschmolzen.
Inspektionsroboter 2
Durch die Verwendung von iglidur® W300-Gleitlagern konnte die Zuverlässigkeit gesteigert werden. Die vorher verwendeten Kugellager mussten regelmäßig geölt werden, was bei iglidur®-Lagern entfällt.

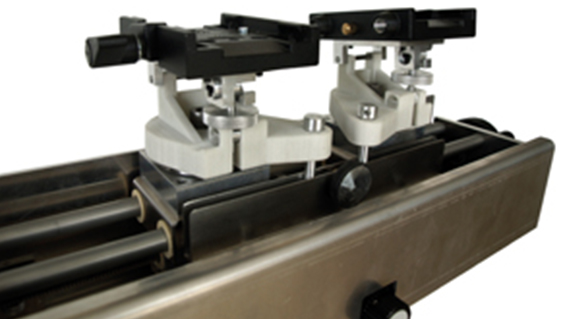

Kamera-Dolly 1
Dieser Kamera-Dolly ist besonders leise und einfach zu verstellen. Dabei erlaubt er vielfältige Bewegungsvariationen.
Käselaib-Wender
Wichtig war hier die schnelle und hygienische Reinigung der Maschine.

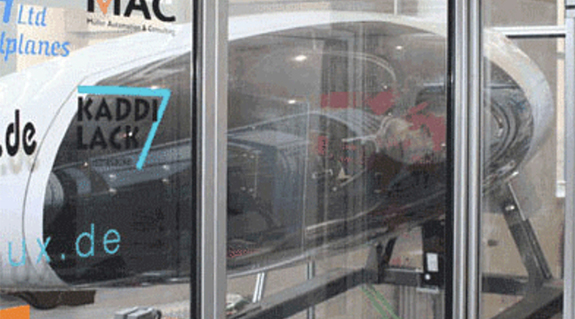

Kleiner Elektroflieger
Um die besten Flugbedingungen zu erreichen, müssen alle Bauteile so leicht und gleichzeitig belastbar wie möglich sein.
Laborgerät
Das Spezialgerät soll in seiner Konstruktion möglichst günstig und die einzelnen Komponenten möglichst wartungsfrei und langlebig sein.
Lebensmittel-
schneidemaschine
Gerade im Umgang mit Lebensmitteln kommt es auf höchste hygienische Sorgfalt an.
Lochstanze
Wichtig ist hier die exakte Positionierung, die durch die Kombination mehrerer igus®-Produkte sichergestellt wird.
Maschine zur Extrem-schmutzbeseitigung
Gesucht wurde eine kostengünstige Lineargleitführung mit einer hohen Lebensdauer, die Fluchtungsfehler ausgleicht und dabei möglichst leicht ist.

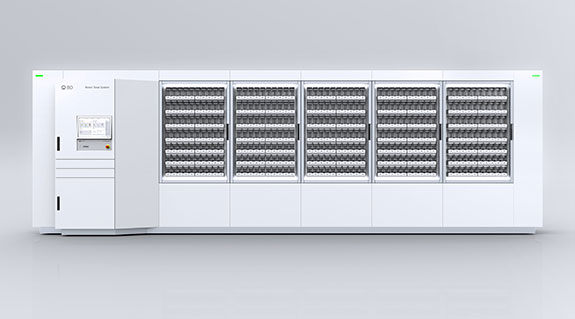

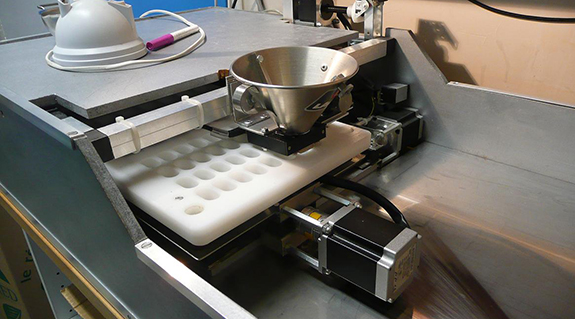

Medikamenten-Dosierer
Mit dieser Maschine werden Medikamente aus den Originalverpackungen entnommen und anschließend in kleineren Dosierungen neu verpackt.
Medizinischer Körperscanner
In diesem medizinischen Körperscanner kommt eine drylin® T-Linearführungssystem zum Einsatz.
Messgerät für Blattausreißkräfte
Dieser Pagepulltester ist ein hochpräzises Messgerät für die Buchbinde-Industrie.
Messsystem für Werkzeuge
Eine Messlehre wird auf einer drylin® T-Schiene geführt. Diese
Modellbahnlift
Bei diesem Modellbahnfreund können die Züge aus dem Regal selbsttätig auf die Anlage fahren.
Packroboter
Dieser Packroboter schichtet ebenfalls Backwaren in Kisten. Er verfügt über ein doppelköpfiges Greifersystem.
Patientenlift
Der hier eingereichte manus®-Beitrag ist die Neuentwicklung eines Patientenlifts in Rettungswagen für im Sitzen transportierbare Patienten.
Positionierrahmen
Diese Rahmenkonstruktion erlaubt es dem Anwender, die eingespannten Werkzeuge wie zum Beispiel Schweiß- oder Fräsgeräte beliebig auf drei Achsen zu verfahren.
Prüfequipment für Züge
Hier werden in einer abgeschirm-ten Halle Züge auf ihre elektro-magnetische Verträglichkeit geprüft.
Reifenmessgerät
Dieses Gerät kann den Umfang von Autoreifen vermessen, ohne dass das Fahrzeug bewegt werden muss.

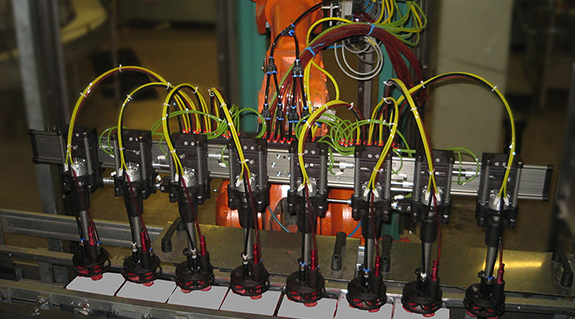

Roboter-Greifer
Sehr flexibel ist diese zum manus®-Wettbewerb eingereichte Anwendung eines Roboter-Greifers.
Rückentrainer
Dieses Gerät trainiert die Rückenmuskulatur. Um es bequem benutzen zu können, muss die Unterlage verstellbar sein.
Säge für Holz-Blenden
Diese Säge schneidet Holz-Blenden auf die richtige Länge.
Sanitärelemente im Wohnmobil
Hier wurden Sanitärelemente in der Nasszelle mit igus®-Produkten verbaut.
Sattelschlepper
Die Leitungen, mit denen Zugmaschine und Auflieger verbunden werden, müssen flexibel sein, um die unterschied-lichen Längen der Auflieger auszugleichen.
Schaumschneider
Der Schneidedraht wird auf der vertikalen Achse mit Hilfe von zwei drylin® ZLW-Zahnriemenachsen bewegt.
Schiebetür
Die ca. 3 Meter hohe und ca. 1,7 Meter breite Tür wird mit einer drylin® W-Linearführung gelagert. Durch die guten Gleiteigenschaften lässt sich die Tür problemlos bewegen.

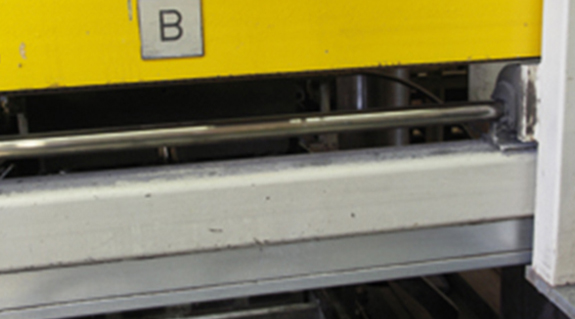

Schleifmaschine
Alle verwendeten igus®- Produkte sind wartungsfrei, so dass die Maschine eine hohe Standzeit aufweisen kann.
Schneidemechanismus 1
In der Getränkeindustrie wird dieser Schneidemechanismus genutzt. Hier wurden mehrere igus®-Produkte benutzt.
Schrumpfmaschine
Die Herausforderung war hier, eine Linearführung zu finden, die unter diesen harten Bedingungen zuverlässig und schnell arbeitet.
„Schublade, die um die Ecken rutscht“
Diese pfiffige Anwendung schafft mehr Stauraum unter dem Bett.
Siebdruckmaschine
Hier kommt eine drylin® T-Linearführung in einer Hochleistungs-Siebdruckmaschine zum Einsatz..
Solar-Silizium-Anlage
Bislang wurden hier metallische Lager und Linearführungen verwendet, die schnell rosteten und daher häufige Wartung erforderten.
Tiefseeantrieb
Auch 6.000 Meter unter der Meeresoberfläche soll dieser Motor noch Tiefseeroboter antreiben.
Tortilla-Bräter
Gold beim manus® 2011: Tortilla-Bräter der Firma Carmelo Lagunas Escudero, Spain
Transport mit Ketten
Auch diese Anlage ist in der Lebensmittelindustrie zu finden. Auf ihren Ketten werden die produzierten Backwaren separiert.
Untersuchungstisch 2
Auch dieser elektrisch verstellbare Untersuchungstisch wurde zum manus®-Wettbewerb eingereichet.
Untersuchungstisch 2
Auch dieser elektrisch verstellbare Untersuchungstisch wurde zum manus®-Wettbewerb eingereichet.
Verkaufsautomat
Dieser Automat verkauft Flaschen mit hochwertigem Olivenöl. Um die Flaschen aus ihrer Halterung zur Ausgabe zu bringen, sind drei Bewegungsachsen notwendig.
Verpackungsanlage
Diese Anlage kann verschiedene Industriegüter mit beliebigen Materialien verpacken.
Verpackungsmaschine
Die patentierte Maschine ist ein Multitalent zum Verpacken. Sie kann Pakete in einem Schritt bedrucken und sie mit ebenfalls bedrucktem Klebeband zukleben.
Verstellbare Sessel
In diesem Sessel sind die Armlehnen verstellbar, um sich den Bedürfnissen der Benutzer individuell anzupassen.
Verstellbarer Esstisch
Es kommen mehr Gäste als erwartet? Mit diesem Esstisch kein Problem, denn er ist stufenlos in der Breite verstellbar.
Verstelleinheit
Für die Verstellung kommt eine drylin® T-Linearführung zum Einsatz. Sie bewältigt problemlos die Taktzahl von 80 Zyklen pro Minute.
Wägesystem
Jede Bewegung, die hier ausgeführt werden soll, muss Schmiermittelfrei absolviert werden, verschleißfrei ablaufen und falls doch Verschleiß auftritt, frei von Schwermetallen etc. sein.
Walzenschleifmaschine
Die verwendete drylin® W-Linearführung mit einer über vier Meter langen Doppelschiene ermöglicht eine einfache Verstellung des Kontrollpults.
Wäschestapler
Prototyp eines Greifers, der in Wäschereien automatisch Wäschestapel auf- und umschichten soll.
Wellenmaschine
Da das Aquarium mit Salzwasser gefüllt ist, dürfen die verwendeten Bauteile nicht korrosionsanfällig sein.
Zugtür
Mit mehr als 350 Stundenkilometer rasen diese Züge ab 2012 durch China und verbinden Peking und Shanghai.

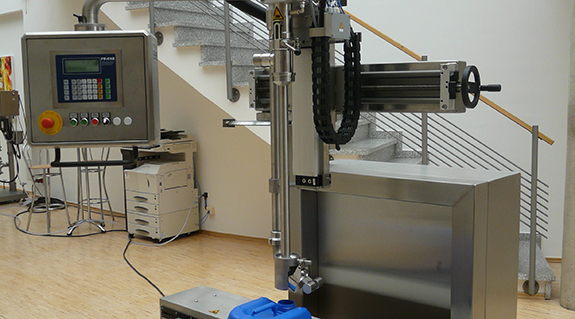

Abfüllanlage
Hohe Laufleistung im Dauerbetrieb: drylin® T in einer Abfüllanlage in der Lebensmittelindustrie.
5 Jahre wartungsfrei
Bei dieser Ablängmaschine wurden früher Kugelbuchsen verwendet. Diese waren nach nur 6 Monaten komplett ausgefallen.
Produktion von Alukartuschen
drylin® R in einer Anlage zur Produktion von Alukartuschen.
Anschlagsystem
Zum genauen Bohren von Glas wird hier ein Anschlagsystem auf Basis der drylin® W Lineargleitführung eingesetzt.
Back- und Transporteinheit
In dieser Back- und Transporteinheit kommen drylin® T und drylin® N Flachführungen zum Einsatz.
Bauteileprüfung / Messtechnik
In dieser Prüfstation erfolgt die Wirbelstromrissprüfung von Bauteilen für die Automobilindustrie unter Einsatz von drylin® T.

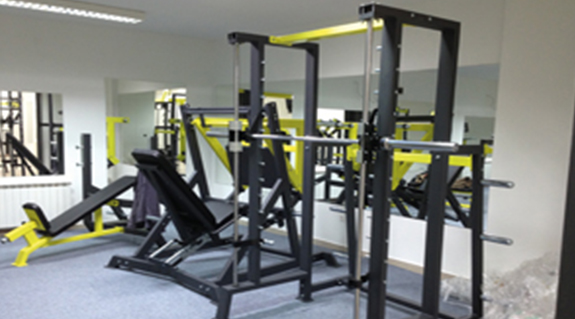

Beinpresse an Fitnessgerät
Wartungsfreie Führung und Lagerung in Sitz und Fußrasten an einem Fitnessgerät.
Blechbearbeitungs-
maschine
drylin® Trapezgewindemutter in einer Blechbearbeitungsmaschine.
Blistermaschine / Verpackungstechnik
drylin® W zur Positionierung von Folien in einer Blistermaschine.
Etikettierzuführung
drylin® T in Etikettenzuführung mit schneller und flexibler Formatverstellung.
Schweißzange für die Automobilindustrie
drylin® Lineargleitführung in EURO-C Schweißzange für die Automobilindustrie.
Maschinelle Entgratung von Metallteilen
Kunststoff statt Kugelumlauf - drylin® Linearführungen für maschinelle Entgratung.
Mobile und stationäre Sägewerke
Wartungsfreie Polymerlager in mobilen und stationären Sägewerken.
Handhabungsgerät
drylin® Gleit-Linearführungen sorgen für kompakte und dabei hochflexible Handhabungsgeräte.
Ölplattform
drylin® Kunststoff-Gleitlager in einem Inspektionsgerät für Offshore-Drilling-Riser.
Flaschengreifer
Verschleißärmer und kostengünstiger durch Umstellung auf drylin®: Bis heute läuft die Anlage ohne Ausfälle.
Füllschuh-Mechanismus in Presse
Verwendung von drylin® R Lineargleitlagern für einen Füllschuh-Mechanismus einer Presse.
Vereinzelung von Flaschen
drylin® SLW - mit gegenläufiger Spindel in der Glasindustrie zur Vereinzelung von Flaschen.
Glasschneidemaschine
drylin® W in Verstelleinheit für eine Glasschneidemaschine.
Kodierungsgerät
Einsatz eines drylin® Spindel-Lineartisches im Kodierungsgerät zur Höhenverstellung bei Wechsel des Kodierungsgutes.
Inspektionsoptik
drylin® T in Inspektionsoptik zur störungsfreien Betrachtung verborgener Lötstellen unter Bauteilen ermöglichtstörungsfreie Betrachtung verborgener Lötstellen unter Bauteilen.
Kuvertiermaschine
drylin® T Lineargleitführungen zur Führung eines einseitig gelagerten Saugöffners für Kuverts.
Graviermaschine
Eine Graviermaschine mit igus® Produkten als Abschlußarbeit nach vier Jahren Weiterbildung in der Automatisierungstechnik.
Werkzeugmaschinentür
Preisgünstige und schmutzunempfindliche Türführung in einer Werkzeugmaschine.
Zweikomponenten-Mischstation
drylin® Trapezgewindemuttern und iglidur® Hochleistungspolymer in Zweikomponenten-Mischstation.
Bearbeitungszentrum Möbelindustrie
Damit der Schnitt perfekt wird. drylin® T in einem Bearbeitungszentrum in der Möbelindustrie.
Positionierung von Fräsköpfen
Die Positionierung von Fräsköpfen erfolgt in dieser Anlage zur Fertigung von Alu-Fensterrahmen mit dem drylin® Spindel-Lineartisch SHT.
Radierroboter
Der Radierroboter der Hans Böckler-Schule am Berufskolleg Münster verbindet Technik mit Kulturgeschichte.
Rohrbiegeanlage
Bei besonders großen Kräften: drylin® T Lineargleitführung in einer Rohrbiegeanlage.
Scheinwerferverstellung
Die drylin® N Flachführung in einer Sonderausführung dient der Verstellung von Scheinwerfern.
Schlauchbeutelmaschine
Einsatz von drylin® Hochtemperaturlager in Schlauchbeutelmaschine zur Schweißbalkenlagerung.
Schleifmaschine
Verwendung von drylin® T für Einstellung der Andruckwalze und zum Ausgleich der Unwucht des Schleifkörpers.
Form-, Füll- und Schließmaschine
drylin® Hochtemperaturlager werden in der Werkzeugführung dieser Form-, Füll- und Schließmaschine eingesetzt.
Automatischer Schweißkappenwechsler
Automotive-Industrie: Flexibles Lineargleitsystem für automatischen Schweißkappenwechsler.
Sektflaschen-
verschlußmaschine
drylin® in einer Sektflaschen-
verschlußmaschine in der Abfülltechnik.
Setzkopf für Kleinformatfliesen
drylin® Gleitführungen in einem Setzkopf für Kleinformatfliesen arbeiten problemfrei trotz staubigen und beengten Arbeitsbedingungen.
Prüf- und Sortieranlage
Die X-Y-Verschiebung des Entnahmemagazins wird mit der platz- und kostensparenden drylin® N Flachführung realisiert.
Digitale Speicherlösung
Schon geringster Ölnebel könnte zu Datenverlust führen – daher kommt die trockenlaufende drylin® N Flachführung zum Einsatz.
Elektrischer Stellantrieb
Für die verschiedensten Formatverstellungen: drylin® Spindel-Lineartisch SHT.
X-Y-Z Tischverstellung
drylin® SHT Spindel-Lineartisch für eine genaue Positionierung der Werkzeuge in X-Y-Z-Richtung.
Übergabestation
drylin® - Einsatz in der Lebensmitteltechnik dank Schmiermittelfreiheit.
Verpackungsmaschinen
In dieser Anwendung erfolgt die Ansteuerung von Greiferplatten durch die drylin® T Lineargleitführung.
Türführung von Werkzeugmaschinen
Ruhiger und leiser Lauf durch drylin® bei Werkzeugmaschinentüren.
Zahnriemeneinheit mit Gleitführung
Diese Zahnriemeneinheit mit der drylin® N Gleitführung eignet sich für hochdynamische Anwendungen.
Designleuchte
Neben der völligen Fett- und Schmiermittelfreiheit ist der leise und gleichmäßige Lauf der Lineargleitführung drylin® entscheidend für den Einsatz in dieser Designleuchte.
Poliermaschine für Aluminiumfelgen
Schmierfreie drylin® W Linearführungen in einer Poliermaschine für Aluminiumfelgen sorgen für eine für lange Lebensdauer.
Längenanschlag
Geschmeidiger Lauf des Anschlagsschlittens durch verschleißfeste Hochleistungspolymere.
Schlauchbeutelmaschine
Wartungsfreie Kunststoffgleitlager trotzen allen äußeren Einflüssen und sorgen für die nötigen Standzeiten.
Großküchentechnik
Chemikalienbeständig und korrosionsfrei: wartungsfreie Polymer-Gleitlager in Großküchengeräten.
Photovoltaik-Nachführsystem
Wind, Sand und Sonne: Kunststoff-Gleitlager für die Solartechnik
Dialysestuhl
Wartungsfreie Führung und Lagerung in Arm- und Beinstützen am Dialysestuhl.
Lederindustrie
Präzise und langlebig - Kunststoff-Gleitlager für neuartige Lederspaltmaschine.
Verpackungsmaschine
Saubermänner gefragt - Schmiermittelfrei arbeitende Gleitlager-Systeme empfehlen sich besonders für die Lebensmittel- und Hygieneindustrie.
Richttechnik
Schnell, gerade, präzise: So lassen sich die Anforderungen bei der Blechverarbeitung zusammenfassen. Ausgereifte Richttechnik macht all dies möglich.
Deckenschiebetüre für Krankabinenzustieg
Kosten gespart und besser
Automatische Becherzuführung für Becherabfüllanlage
Keine Schmiermittel im Lebensmittelbereich
Heißdraht-Schneidemaschine für Styroporteile
Weniger Fertigungsaufwand
Automatischer Höhenausgleich für Stehrollstühle
Stabil und sicher
Lineargleitlager für Lenksysteme von Busanhängern
Rostfrei und temperaturbeständig
Maschine zur Reinigung von Toilettensitzen
Beständig gegen Chemie und Schmutz
Lager-Schiebe-Einheit für ein automatisches Regalbediengerät
Leistungsfähig bei wenig Bauraum
Wasserdurchströmturbine zur Stromerzeugung
Kostensparend und effizient
manus® Bronze: Über 170.000 Euro Nutzen
Über 170.000 Euro Nutzen konnten durch den Einsatz von Polymer-Gleitlagern erreicht werden.
Offshore
Die Lager übertragen reibungsarm und stick-slip-frei zuverlässig die hohen radialen Zentrierkräfte und minimieren durch ihren integrierten Anlauf die Reibung im Armsystem.
Leiterplattenbestückung
Dieser neuartige Bestückkopf (Pick & Place) für Leiterplattenautomaten verwendet drylin®-Gleitfolien.
Setzkopf für Kleinformatfliesen
drylin®-unterstütze Aluwelle mit Laufwagen im Setzkopf für Kleinformatfliesen.
Kreissäge
Kreissäge mit wesentlich verbesserter Laufeigenschaft durch Einsatz von drylin®-Lineargleitlagern.
Getränkedosenentleerer
Das Problem der Konstruktion lag im begrenzten Bauraum durch die Kombination zweier voneinander unabhängigen Bewegungen und der hohen mechanischen Beanspruchung.
Flaschen-Packmaschine
Durch die Neuentwicklung eines Greifers mit igus® Führungselementen ist ein sehr schmales, robustes und schmiermittelfreies Greifwerkzeug entstanden, wie es derzeit nicht auf dem Markt erhältlich ist.
Handhabungsgerät
Gleitelemente aus Polymeren tragen auch bei dieser Anwendung zur Erhöhung der technischen Leistung und einer Steigerung des Automatisierungsgrads bei.
Betonrohrfräse
Betonfräsmaschine läuft seit drei Jahren wartungsfrei im härtesten Betrieb.
Werkzeugvoreinstellgerät
In diesem Werkzeugvoreinstellgerät kommen drylin®-Führungsschlitten aus iglidur® J200 als Messschlitten zum Einsatz. Sie tragen dazu bei, dass in der Anwendung eine Präzision und Wiederholgenauigkeit von +/- 0,1mm erreicht werden kann.
Kantenbearbeitungs-
maschine
Bei Verwendung von Wälzlagern wäre wegen der zu niedrigen Reibkraft ein aufwändiger Gegenkraft- oder Spannmechanismus notwendig.
Dichtheitsprüfstand
Dichtheitsprüfstand zur Qualitätsprüfung von Wärmetauschern.
Sitzbezugsprüfgerät
Verkürzung des Wartungsintervalls beim Sitzbezugsprüfgerät durch Polymer-Gleitlager.
Art over TV - Kunst über Flachbildfernseher
Flachfernseher werden immer öfter an der Wand montiert. An dieser Stelle hingen jedoch früher oft Bilder oder Gemälde. Art over TV kombiniert beides.
Handhabungsgerät
Die igus®-Möglichkeiten erlauben eine genaue Führung und die höchste Geschwindigkeit des Greifers in beide Richtungen „X“ und „Y“.
Panzersitz
Die Lehnenverstellung wird mit drylin®-Produkten realisiert, die Kopfstützen werden mit Kunststoff- Gleitlagern aus iglidur® G in der Lehne geführt.
Hubschrauberlastsystem
Ein neuartiges Außenlastsystem für Hubschrauber erforderte ein geringes Gewicht, hohe Zuverlässigkeit bei gleichzeitiger Witterungsbeständigkeit und Wartungsfreiheit.
Geldausgabeautomaten
Bei der Neugestaltung der Tischführung wurde Wert gelegt auf eine einbaufertige, kostengünstige, dauerhafte und schmiermittelfreie Lagerung und Führung.
Rundtaktanlage
Rundtaktanlage zum Herstellen von Kunststoffprodukten: Zur Problemlösung tragen igus®-Gleitführungen sowie Energieketten bei.
Zahnbürsten-Prüfstand
Zahnbürsten-Prüfstand läuft besonders leise durch Einsatz von Polymer-Gleitlager.
Hubeinrichtung in Lebensmittelindustrie
Die eingesetzte Gleitfolie gleicht bei den Achsen auch einen geringen Fluchtungsfehler aus. Das allerwichtigste Merkmal ist die fettfreie und chemisch beständige Ausführung.
Metallgußformen-Herstellung
Die Anlage läuft seit Umstellung auf drylin® W einwandfrei und ohne jegliche Unterbrechung.
Linearaktuator
Linearaktuator mit Zahnriemenantrieb: Alle Nachteile wurden durch die Gleitführung drylin® WQ beseitigt.
Sprengringkontrolle
Der Einsatz von drylin®-Lineargehäusen und iglidur® G-Gleitlagern ermöglichen ein sauberes und leichtes Vorfahren der Zentrierbolzen.
Micro-Diascope
Unter anderem gab es erhebliche Qualitätseinschränkungen in Bezug des großen Spiels in der Kugelführung. Mit der igus®-Miniaturgleitführung konnte dieses Problem ideal und kostengünstig gelöst werden.
Pulverbeschichtungs-
anlage
Herkömmliche Führungen scheiden aus, da keinerlei Öl oder Fetteintrag in die Tauchbäder erfolgen darf.
Prüf- und Belastungsvorrichtung
Gesucht wurde eine Linearführung für eine Kraftmessdose mit leichtem Lauf, Spielraum und flachbauend.
Spezialräder und therapeutisches Zubehör
Gleit-, Gelenk- und Lineargleitlager aus Kunststoff helfen Mobilität und Lebensqualität zu verbessern
Kabelführung am Roboter
Bei diesem Industrieroboter wurde ein starres Rohr zwischen der 3. und 6. Achse durch eine mehrdimensional bewegliche triflex® R-Energiekette ersetzt.
Basketballabschussgerät
Basketballabschussgerät für Rohlstühle: Durch igus®-Produkte geht nur wenig Energie durch Reibung verloren, und es erfolgt nur eine minimale Winkelverschiebung wenn die Welle vertikal beschleunigt.
Datenspeicher
Durch die Kunststofflager konnte die Konstruktionsabteilung die Vorgaben für das Design des Eingangs-/Ausgangsports erfüllen.
Entnahmeroboter
Entnahmeroboter in der Industrie: Linearlager ermöglichen sehr ruhigen Lauf und sind absolut wartungsfrei.
Gleitbefestigungsschiene
Austausch von Lösung mit Schmiermitteln in Befestigungsvorrichtung zum Sichern von Aluminiumschiebefenstern.
Luftkissentisch
Zuverlässiger Dauerbetrieb in Luftkissentisch auf Industriezuführung.
Medizinische Apparatur
Maschine zur Durchführung einer nicht-invasiven Behandlung von Beschwerden an den Fußsohlenfaszien läuft mit igus®-Lineargleitlagern.
Pressen-
beschickungsvorrichtung
Die neue Pressenbeschickungsvorrichtung benötigte mehr Raum für den neuen Belader.
Automatische Produktzuführung
Eine automatische Produktführung fürt Produkte zu einer Blisterversiegelungsmaschine.
Saatgutmeßgerät
drylin® N bietet freien Verfahrweg und gewährleistet den notwendigen Abstand.
Spritzgußmaschine
drylin® meistert lange Verfahrwege und bietet eine hohe Kostenreduktion.
Flugservolator
Die Entscheidung ist auf die Lager von igus® gefallen, weil sie wartungsfrei und kostengünstig sind und ganz einfach in der Handhabung.
Tischkicker
Einsatz eines hochwertigen Spindel-Lineartischs mit Steilgewindespindel, von Linearführungen, sowie igubal®-Gelenklagern.
SPS-Labor Trainer
Das Konzept sieht dabei vor, den Studierenden den Umgang mit einer Speicherprogrammierbaren Steuerung (kurz: SPS) auf attraktive Weise zu veranschaulichen.
Ultrahochvakuumapparat
Die Gleitlager von igus® sorgten hier trotz teilweise sehr hoher Temperaturen (bis zu 180°C beim Ausheizen der Apparatur) für die nötige Flexibilität und gleichzeitiger Präzision.
Mittelarmlehne
iglidur® Kunststoff-Gleitlager/drylin® Linearführungen in Mittelarmlehne.
Chrysalis - Der Film
Für die Ausstattung des Film "Chrysalis" wurden nur hochwertige Materialien verwendet.
Elektromontagezeit halbiert
Energieketten, komplett mit Kabeln und Steckern konfektioniert, werden einbaufertig angeliefert (readychain®) und sind sofort montagebereit. Dadurch hat sich die Elektromontagezeit nahezu halbiert.
Zaunpfosten
Da die Luft im Maschinenpark sehr staubig ist, dürfen im Produktionsprozess keine Schmiermittel eingesetzt werden.
Montagepresse für Klimaanlage
Mittels drylin® T Linearführung sowie iglidur® PRT-Rundtischlager wird die Verschiebung unter der Presse sowie der Schwenk der zu montierenden Teile bewältigt.
Falt- und Klebemaschinen
Bei der Auslegung von kundenspezifischen Faltschachtel-klebemaschinen setzt Sondermaschinenbauer Bernhardt Maschinenbau auf schmier- und wartungsfreie Lineargleitlager.
Horizontale Form-, Füll-, und Schließmaschinen
Bei dieser horizontale Form-, Füll-, und Schließmaschinen waren für den Kunden besonders die absolute Wartungsfreiheit über den gesamten Lebenszyklus der Maschinen wichtig.
CNC-Bearbeitungszentrum
In Werkzeugmaschinen und Bearbeitungszentren sind heute an vielfältigsten Stellen leichte,robuste und schmierfreie Polymer-Lager verbaut
Verschiebbarer Sonnenschirm
Bei der Konstruktion des verschiebbaren Sonnenschirms wurde auf eine schmutz- und witterungsbeständige Lagerung und Führung Wert gelegt.
Bedienpulte
Bei dieser Anwendung war vor allem der enormen Kostenvorteil gegenüber klassischen Rollenführungen wichtig.
Schutztürverstellung
Bei dieser Anwendung einer Schütztürverstellung in einer Waschanlage entschied man sich für eine drylin® W Linear-Gleitführung mit integrierten Rollen.
drylin®-Linearachsen in Prüfanlagen
Visuelle Prüfung von kleinen Bauteilen in sehr hohen Stückzahlen: Die Automatisierung dieser Aufgabe hat sich die Gefra GmbH in Friedewald/ Westerwald zur Aufgabe gemacht
drylin® E in Abfüllanlage
Wartungsfreies drylin E-Raumportal von igus ermöglicht optimale Bauraumnutzung in Abfüllanlage von M2-Automation
