Schmierfreie Linearachsen für E-Scooter Lift im Ideenzug der Deutschen Bahn

• Was wurde benötigt: Eine schmale Linearachse inklusive Elektromotor und Motorsteuerung für die Aufhängung der E-Scooter.
• Anforderungen: Durch den geringen Platzbedarf in der Bahn wurde eine kompakte Antriebslösung gesucht. Gleichzeitig sollte diese schmutzresistent und langlebig sein.
• Branche: Bahntechnik
• Erfolg für den Kunden: Unsere drylin Linearachsen der SLW-Serie, in Verbindung mit drylin Schrittmotor und Motorsteuerung bieten eine platzsparende, sichere Lösung. Durch den Verzicht auf externe Schmierung ist diese zudem langlebig und weniger schmutzanfällig.

Neue innovative Ansätze, um die Bahnfahrt noch angenehmer zu gestalten. Mit dieser Idee wurde der "Ideenzug" geschaffen, eine Entwicklungsplattform der Deutschen Bahn für den Personentransport von morgen. Interaktive Folien an den Fensterscheiben, je nach Auslastung verstellbare Sitzgelegenheiten oder Bereiche mit Arbeitstheken. Die Ideen sind vielfältig und zeigen Trends für die Zukunft auf.

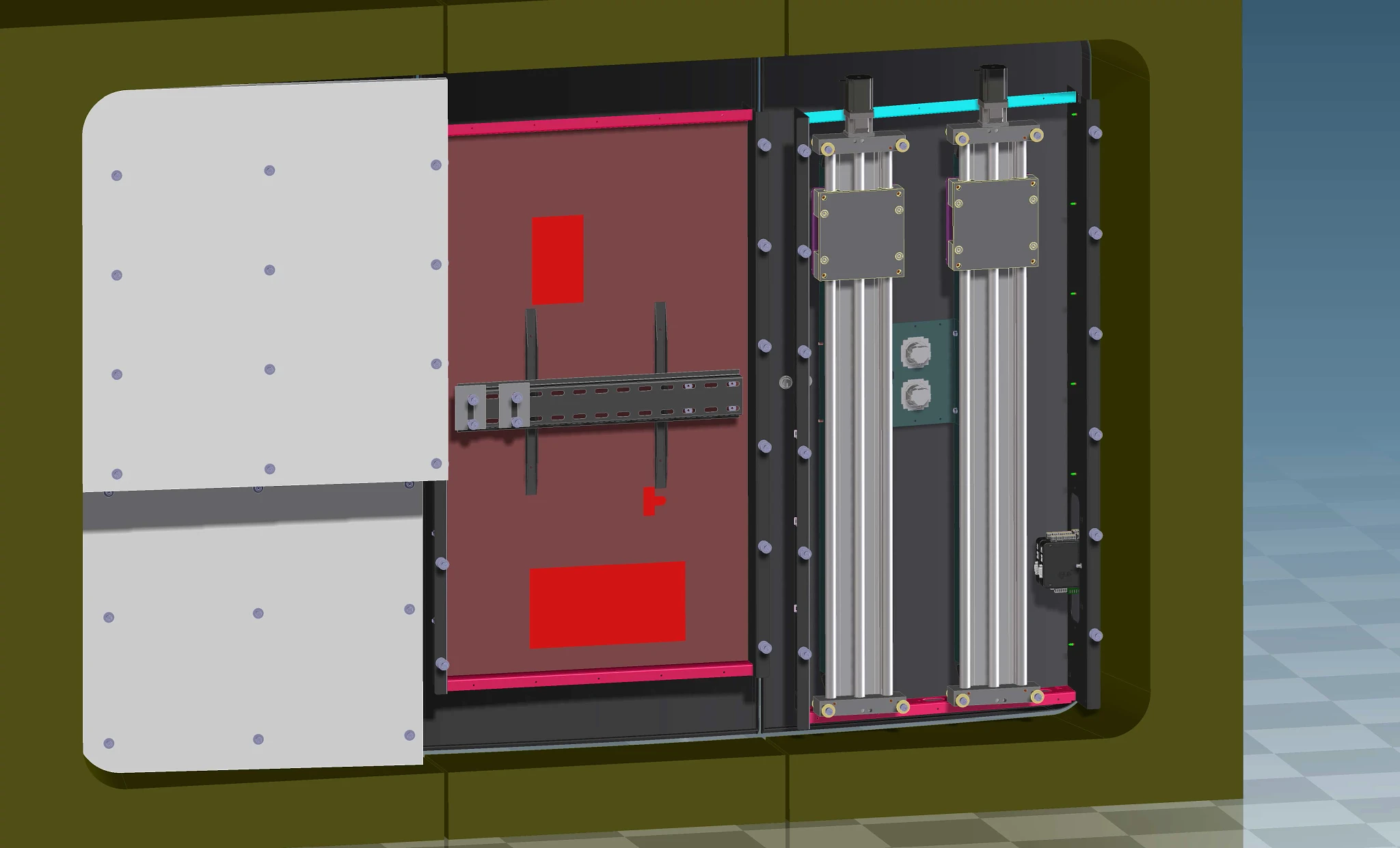

Eine weitere Idee der Arnold AG: Ein Lift für E-Scooter, der nahe am Ein- und Ausstieg installiert sowohl als Abstellgelegenheit als auch als Ladestation dienen soll. So einfach der Scooter-Lift anmuten mag: Er stellte die Konstrukteure vor Herausforderungen. Da die Servicewand flach sein sollte, war Platz für das elektrische Positioniersystem des Hakens Mangelware. Zudem sollte das System möglichst ohne Schmiermittel auskommen. Warum? Weil Schmierstoffe Schmutzmagneten sind. Sie verbinden sich mit Staub und Schmutz schnell zu einer Paste, welche die Leichtgängigkeit des Systems senkt und hohen Reinigungs- und Wartungsaufwand verursacht. Und Schmutz ist an Rädern von E-Scootern keine Seltenheit.

Der Metallbearbeitungsspezialist Arnold AG widmete sich der Umsetzung des Konzepts und suchte nach einer passenden Linearschiene, an der der Scooter problemlos und elektrisch nach oben gefahren werden kann. Es musste eine ebenso kompakte wie robuste und ausfallsichere Lösung gefunden werden.

Die Ladestation für Elektroscooter funktioniert wie folgt: Nach dem Einsteigen hängt der Passagier das Hinterrad des Rollers in einen Haken an der Wand in Bodennähe ein. Dann drückt er einen Knopf und der Haken fährt automatisiert nach oben. Soweit, dass der Scooter platzsparend an der Wand lehnt. Nach dem Parken kann der Besitzer auch gleich noch ein Stromkabel anschließen, um die Reisezeit zum Laden des Akkus zu nutzen.

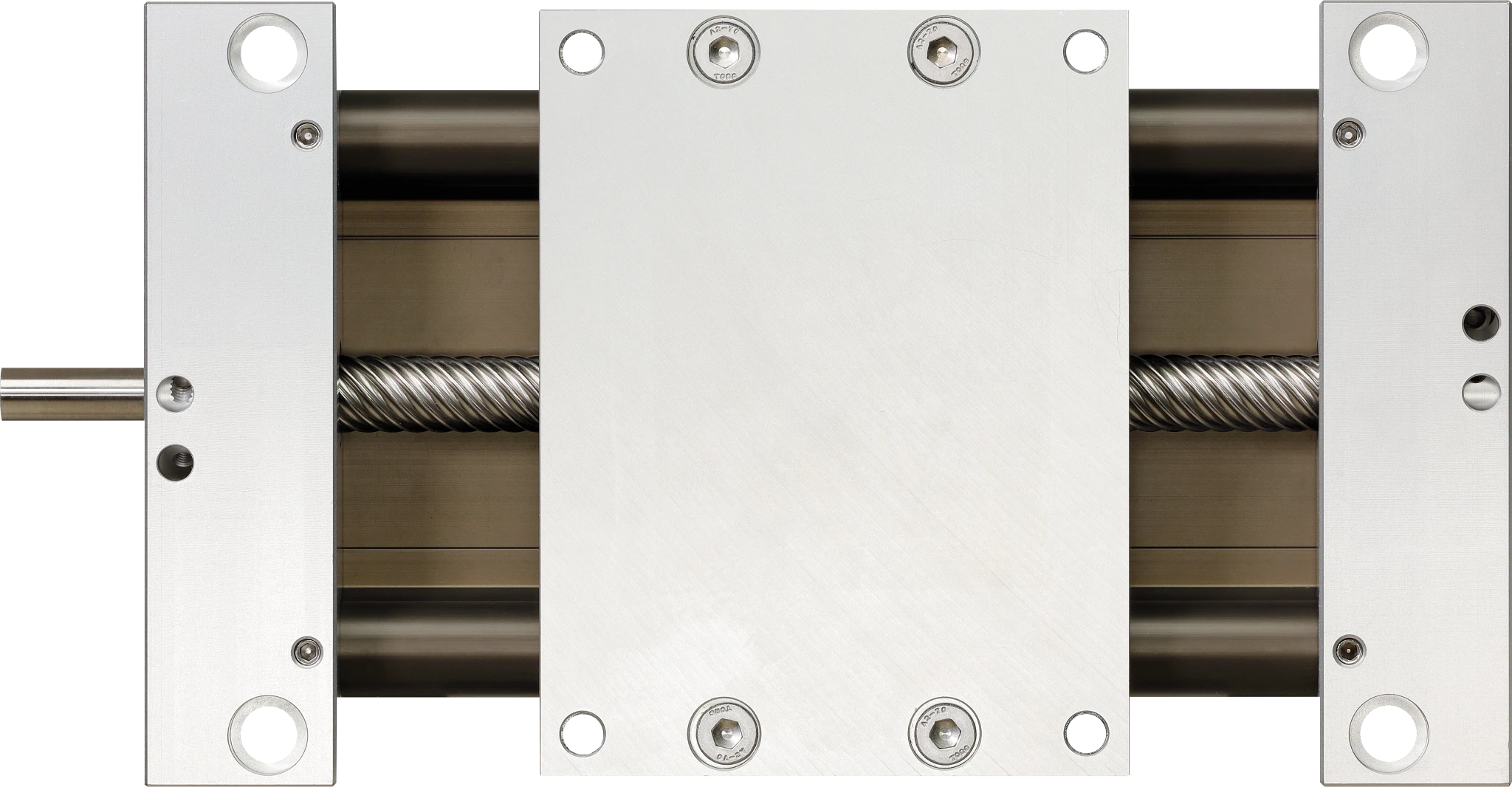

Zum Einsatz kommt hierbei unsere Linearachse drylin SLW 25120, bestehend aus hartanodisierten Schienen mit Aluminium-Doppelwellenprofil, Laufwagen inklusive Schrittmotor und Motorsteuerung. Die Vorteile liegen auf der Hand: Die Komponenten sind kompakt, aufeinander abgestimmt und ermöglichen eine schnelle und sichere Inbetriebnahme. Angetrieben wird die Spindelachse durch den Knopfdruck des Fahrgastes. Die Konstrukteure haben die Steuerung so programmiert, dass der Bediener den Knopf während der Bewegung gedrückt halten muss. Ein Überlastungsschutz sorgt zudem dafür, dass sich der Lift im Notfall abschaltet. Ein weiterer Sicherheitsvorteil: Da der Spindelantrieb selbsthemmend ist, kann der Lift zu keinem Zeitpunkt unkontrolliert abrutschen.

Da Scooter Schmutz von draußen an den Lift herantragen und Schmierstoffe Dreck anziehen, war die Schmiermittelfreiheit unabdingbar. Daneben besitzt der Kunststoff, aus dem die Gleitelemente bestehen, dämpfende Eigenschaften und ermöglicht den ruhigen Lauf.

Nicht zuletzt konnte auch das Design unserer Achsen überzeugen. Das Linearsystem wurde vom Kunden schwarz lackiert und passt sich damit perfekt in die Servicewand ein.
