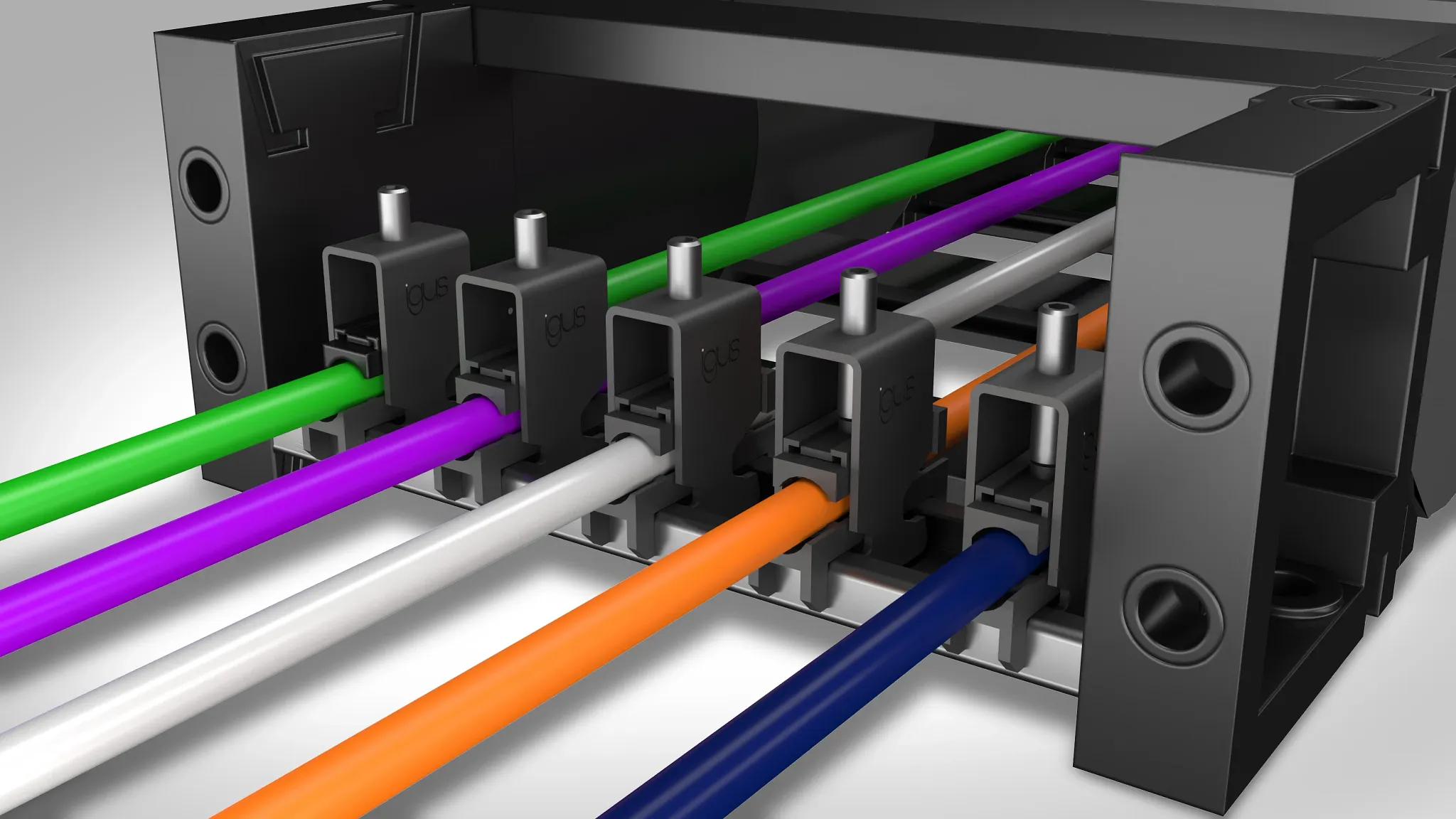

Zugentlastung Kabel
Sicher ✔ langlebig ✔ zuverlässig ✔
Zugentlastung für Leitungen in industriellen Anwendungen
Die Zugentlastung von Leitungen ist ein entscheidender Faktor für die Sicherheit, Langlebigkeit und Zuverlässigkeit von Energieführungssystemen in industriellen Anwendungen. Vor allem in dynamischen Umgebungen, wie Sie in der Automatisierungstechnik und im Maschinenbau vorherrschen, sind Leitungen in Energieketten kontinuierlich mechanischen Belastungen ausgesetzt.
Dieses Whitepaper beleuchtet die technische Bedeutung der Zugentlastung, stellt verschiedene Technologien vor und zeigt auf, wie Zugentlastungen die Betriebssicherheit und Effizienz industrieller Anlagen steigern können.
Welche Arten von Zugentlastungen bietet igus?
Warum ist eine Kabel-Zugentlastung wichtig?
Eine Zugentlastung ist eine mechanische Vorrichtung, die verhindert, dass Zugkräfte unkontrolliert auf Kabelverbindungen wirken. Insbesondere bei dynamischen oder stark belasteten Anwendungen sind Zugentlastungen wichtig, um Schäden wie Kabelbrüche oder Schwingungen und Stöße zu vermeiden.
Die richtige Zugentlastung bringt mehrere entscheidende Vorteile:
Erhöhte Lebensdauer der Leitungen: Reduzierung mechanischer Beanspruchung und Verhinderung von Kabelbrüchen
Höhere Betriebssicherheit: Weniger Ausfälle durch beschädigte Leitungen
Wirtschaftliche Effizienz: Weniger Kabelbrüche und Ausfälle reduzieren Reparatur- und Wartungskosten erheblich
Bessere Leistung: Leitungen können störfreier arbeiten, auch bei langer und intensiver mechanischer Nutzung
Wie funktioniert eine Zugentlastung?
Eine Leitungsdurchführung mit Zugentlastung fixiert das Kabel in der Kabelverschraubung oder im Steckverbinder. Die Zugentlastung sorgt dafür, dass sich von außen auftretende Kräfte nicht auf die Leitungen überträgt, sondern von der Struktur aufgenommen wird, auf der die Zugentlastung montiert ist.
An den Kontakten im Stecker oder in den Leitungen sind die Kräfte dann gleich null. Egal wie sehr sich das Kabel außen bewegt, im Inneren ist es in Ruhe. Das schont die Kontakte und empfindliche Elektronik.
Was ist bei einer Zugentlastung zu beachten?
Um die optimale Leistung von Energieketten zu gewährleisten, sollten folgende Kriterien berücksichtigt werden:
- Leitungstyp und -durchmesser: Flexible Leitungen erfordern andere Befestigungen als dicke Leitungen
- Bewegungsprofil der Energiekette: Hohe Geschwindigkeit oder enge Biegeradien beeinflussen die Anforderungen
- Umgebungsbedingungen: Temperatur, Feuchtigkeit und chemische Belastungen müssen berücksichtigt werden
- Montageanforderungen: Schnelle Wartung oder Modularität sind oft entscheidend
Warum Zugentlastungen von igus anwenden?
igus hat sich als führender Anbieter von Energieketten und Zubehör etabliert und bietet zahlreiche Alleinstellungsmerkmale, die bei der Wahl einer Zugentlastung für Leitungen in Energieketten eine entscheidende Rolle spielen. Hier sind die wichtigsten Gründe, warum Zugentlastungen von igus für viele Anwendungen die bessere Wahl sind.
- Maßgeschneidert für Energieketten
- Kabelschonendes Design
- Langjährige Erfahrung und Expertise
- Umfassende Tests
- Große Auswahl an Zugentlastungen für Energieketten
Mindestabstand der Zugentlastung zur Biegung
Testreihen in unserem Hause haben gezeigt, dass ein geringer Abstand der Zugentlastung zur Biegung der Energiekette keinen negativen Einfluss auf die Haltbarkeit von chainflex-Kabel hat. So ist es möglich, eine Zugentlastung für Kabel direkt im Anschlusselement zu integrieren. Zugentlastungs-Varianten wie z.B. die chainfix-Bügelschellen oder die platzsparenden Kettenkämme bieten wir für nahezu alle Energieketten an.
Einseitig oder beidseitig zugentlasten?
Dass eine Zugentlastung die Lebensdauer der Leitungen und Schläuche in der Energiekette beträchtlich erhöhen kann, ist bekannt. Eine falsche Zugentlastung kann aber auch das Gegenteil bewirken. Daher kommt immer wieder die Frage auf: Einseitig oder beidseitig zugentlasten? Die Antwort ist einfach: Es kommt auf die Anwendung an.
- Beidseitige Zugentlastung: Die Leitungen bewegen sich nicht relativ zur Kette.
- Einseitige Zugentlastung: Die Leitungen bewegen sich relativ zur Kette.
Praxisnah unter Berücksichtigung verschiedenster Parameter getestet
igus Zugentlastungen werden praxisnah unter Berücksichtigung verschiedenster Parameter im hauseigenen igus Labor getestet, ob unter Einfluss von Fluiden wie Wasser oder Öl bei verschiedensten Umgebungstemperaturen. Auch das Zusammenspiel der Zugentlastungen mit den unterschiedlichsten Mantelwerkstoffen Leitungen und Schläuchen spielt selbstverständlich eine Rolle bei den hauseigenen Tests
Zugentlastung für Leitungen in industriellen Anwendungen
Die Zugentlastung von Leitungen ist ein entscheidender Faktor für die Sicherheit, Langlebigkeit und Zuverlässigkeit von Energieführungssystemen in industriellen Anwendungen. Vor allem in dynamischen Umgebungen, wie Sie in der Automatisierungstechnik und im Maschinenbau vorherrschen, sind Leitungen in Energieketten kontinuierlich mechanischen Belastungen ausgesetzt.
Dieses Whitepaper beleuchtet die technische Bedeutung der Zugentlastung, stellt verschiedene Technologien vor und zeigt auf, wie Zugentlastungen die Betriebssicherheit und Effizienz industrieller Anlagen steigern können.
