Zuverlässige Seilführung mit schmierfreien Komponenten in innovativem Selbstsicherungsgerät

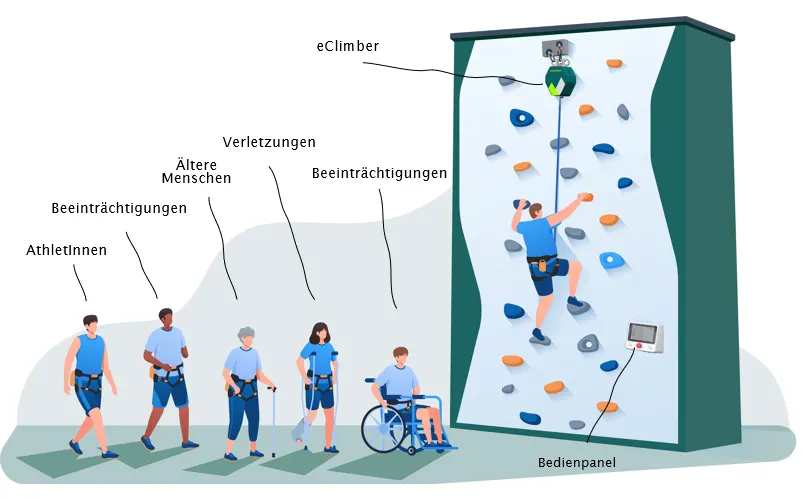

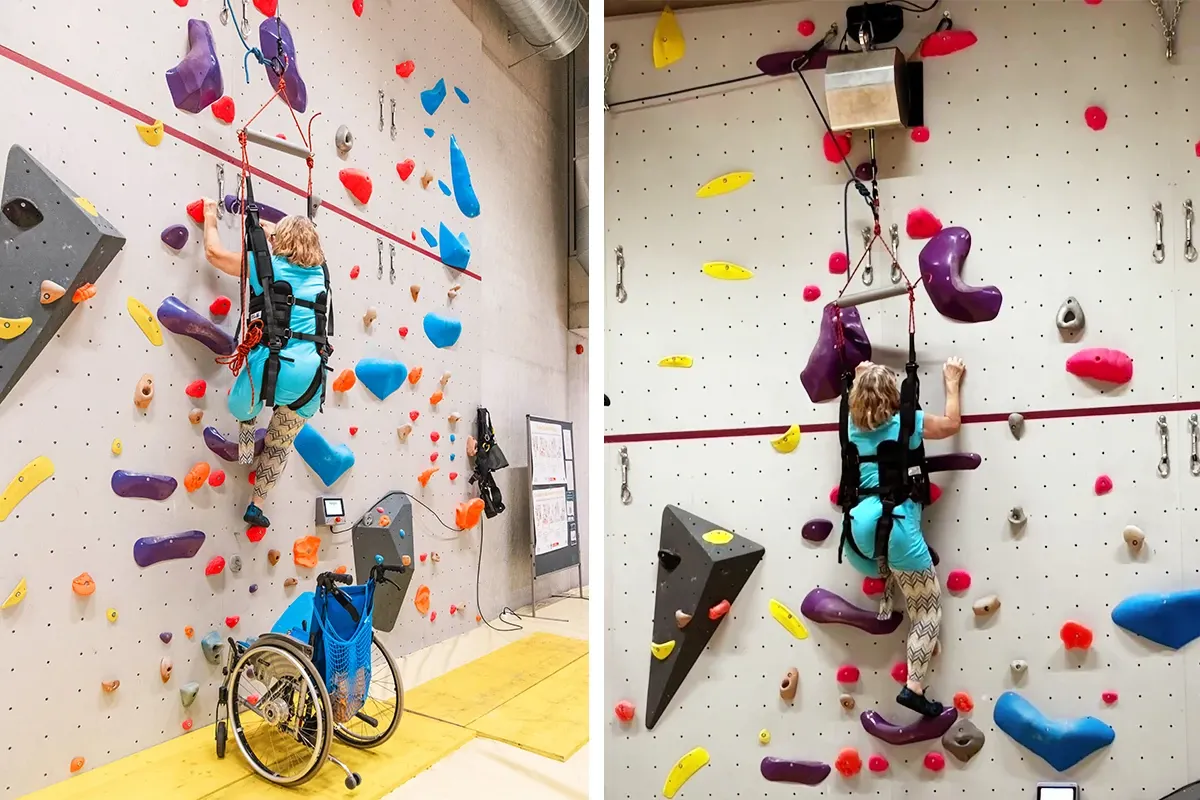

Der eClimber ist so konzipiert, dass die kletternde Person zu Beginn der Route die gewünschte Unterstützung (bis zu 100 % des Körpergewichts) wählen kann. Ein integrierter Kraftsensor misst 1000 Mal pro Sekunde die Kraft im Seil. Mithilfe eines intelligenten Algorithmus wird der im Gerät eingebaute Motor so angesteuert, dass die Unterstützung immer im optimalen Bereich ist und die kletternde Person weniger Kraft und Ausdauer für den Sport benötigt. Eine integrierte Bremse gewährleistet die Sicherheit der kletternden Person im Falle eines Sturzes.

Für den konstanten Einzug des Seils beim Aufstieg sorgt eine Triebfeder. Um zu gewährleisten, dass diese sicher und reibungslos läuft, waren die Ingenieure auf der Suche nach einem geeigneten Gleitmaterial für die Seitenflächen der Feder. Der Einsatz von gewöhnlichen Kunststoffplatten kam wegen der zu geringen Verschleißfestigkeit nicht infrage.

Gesucht war deshalb eine verschleißfestere Lösung mit guten Gleiteigenschaften. Wichtig war den Ingenieuren außerdem ein geringes Materialgewicht, um das Gesamtgewicht des Geräts gering zu halten, sowie der Verzicht auf Schmiermittel, um zu verhindern, dass das System wartungsintensiv wird und anhaftender Schmutz zu Funktionseinbußen führt. Da der eClimber in Kletterhallen eingesetzt wird, müssen die Komponenten unempfindlich gegenüber Staubpartikeln sein.

Während der Studien und der anschließenden Entwicklung des eClimber wurden die Ingenieure auf igus aufmerksam und stießen bei einer ersten Websuche schnell auf eine mögliche Lösung. Nach einem Beratungsgespräch mit einem unserer Experten waren die passenden Komponenten für den eClimber schnell gefunden:

Für die reibungslose seitliche Führung der Triebfeder sorgt ein iglidur tribotape aus dem Werkstoff B160. Die verschleißfeste Gleitfolie ist mit 0,15 mm Gesamtdicke ideal für den Einsatz in engen Bauräumen. Die Ingenieure freut besonders die einfache Bearbeitbarkeit: Das selbstklebende Tape kann einfach mit einer Schere nach Bedarf zugeschnitten werden. Ein deutlicher Vorteil gegenüber Kunststoffplatten, die man mit deutlich mehr Aufwand hätte passgenau fertigen lassen müssen.

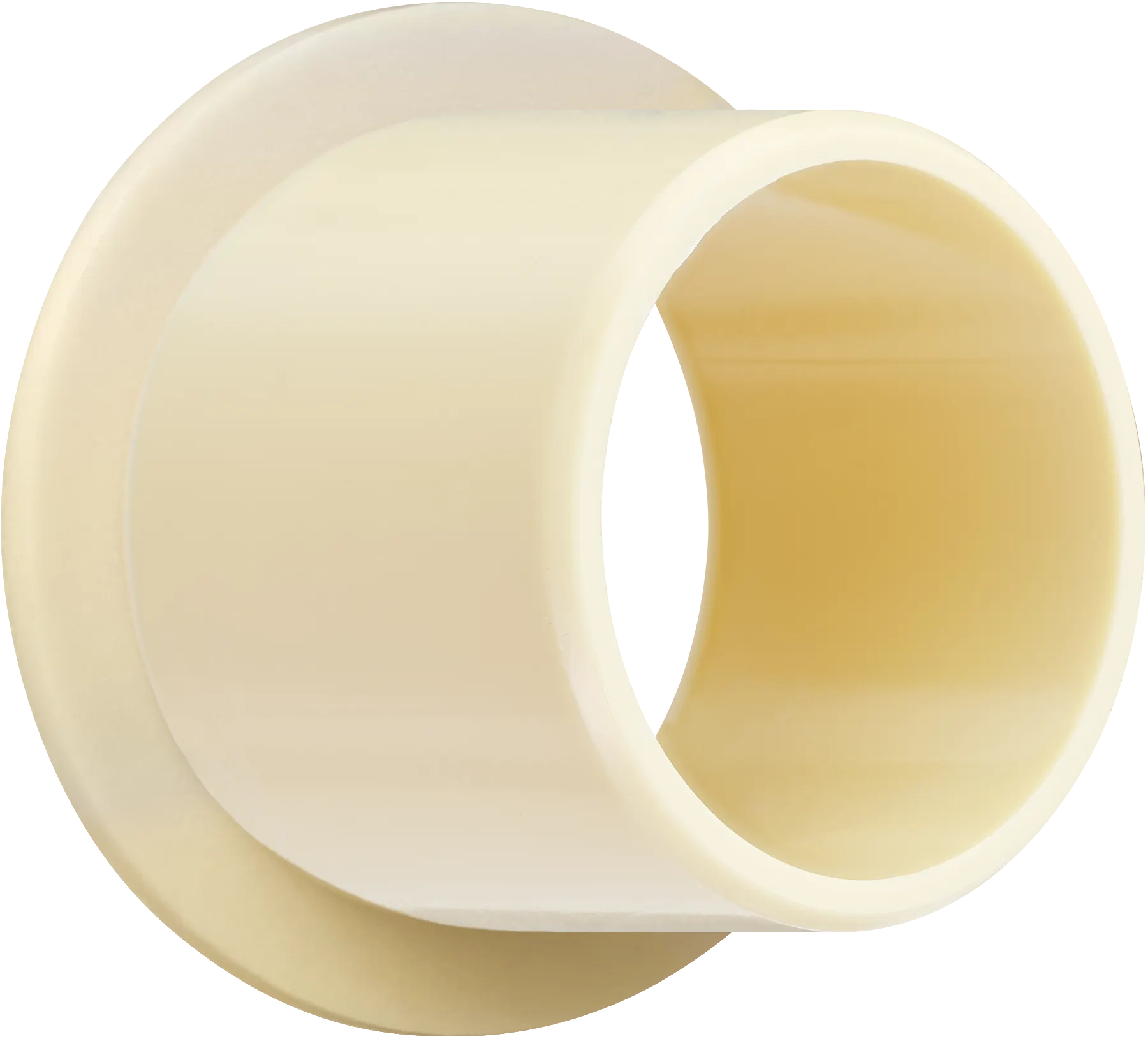

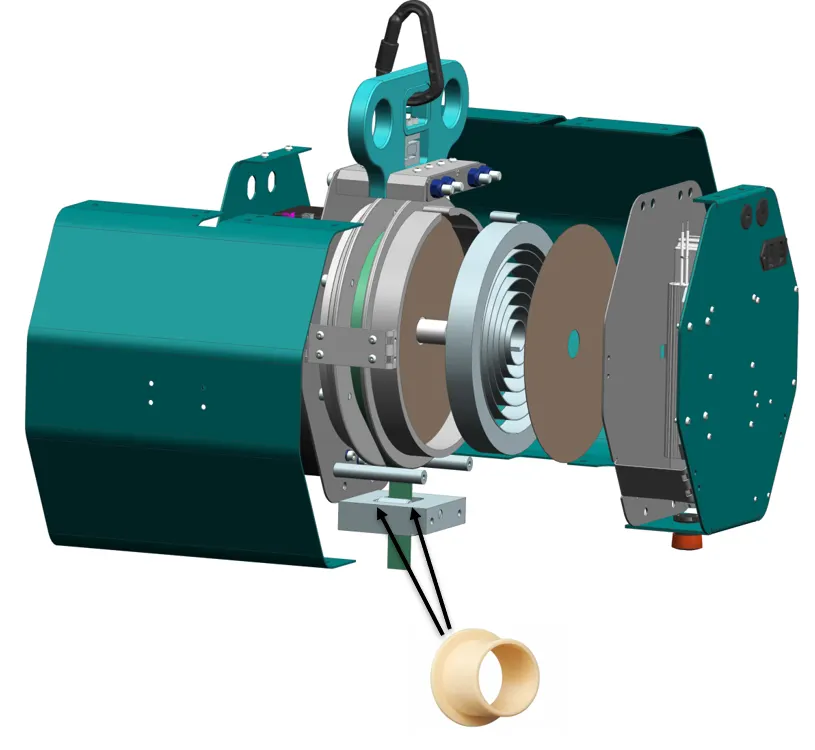

Geringes Gewicht, eine hohe Verschleißfestigkeit und niedrige Reibwerte – und das ohne externe Schmiermittel: Diese Eigenschaften zeichnen alle igus dry-tech Kunststoffprodukte aus. Deshalb entschied man, diese Vorteile noch an einer weiteren Einsatzstelle im eClimber zu nutzen: In der Umlenkung des Seils kommt ein Kunststoffgleitlager aus iglidur J-Werkstoff zur Anwendung. Das Dauerlaufmaterial mit niedrigsten Reibwerten gewährleistet einen zuverlässigen, wartungsfreien Lauf auch in staubiger Umgebung.
