triflex® RSE – lineares Rückzugsystem
Passend für die Kettenvarianten: TRC, TRE, TRCF
Ideal für Schweiß-, Niet- und Schraubroboter.
Mit größerer Vielfalt in der automatisierten Produktionstechnik steigen die Anforderungen an Energieführungssysteme. Immer öfter müssen an Fertigungsrobotern nicht nur elektrische und pneumatische Leitungen geführt werden, sondern auch Zuführschläuche für Bolzen, Nieten und Schrauben. Da sich diese nicht mit engen Biegeradien vertragen, setzt das neue triflex® RSE auf einen sehr einfachen und linearen Rückzug, mittels einer drylin W Schiene, welche ohne Bogen und Umlenkungen auskommt.
Lineare Bewegung, ohne Umlenkung und Schlaufen am Roboter.
Das Rückzugsystem triflex® RSE dient dazu, die e-kette® möglichst kompakt am Roboterarm zu halten um zu verhindern, dass die herabhängende e-kette® die Bewegung des Roboters beeinflusst oder blockiert. Das triflex® RSE ist ein besonders leichtes und kostengünstiges Rückzugsystem
- Für triflex® Größen von 40-100 verfügbar (TR.RSE.40 bis TR.RSE.100)
- kürzere Leitungslängen, da ohne Umlenkung
- Platzsparendes Design
- Weniger Umlenkpunkte, höhere Prozesssicherheit auch für LLK und Zuführschläuche
Typische Anwendungsbereiche: Industrieroboter mit komplexen Bewegungsabläufen, für Laserlichtkabel (LKK), Wellrohre und Zuführschläuche
Das RSE Rückzugsystem besteht aus folgenden Komponenten:
- drylin® Linearführung mit Schlitten
- Elastisches Band oder Zugfeder zum Zurückziehen
- Befestigungsplatten zur variablen Anbindung an eine Vielzahl von Robotertypen
- Anschlußelement ohne Zugentlastung der entsprechenden e-ketten®-Größe
- Gleitdurchführung der entsprechenden e-ketten®-Größe
Der einfachste und schnellste Weg zum passenden Rückzugsystem
Der Roboterausstattungskonfigurator
- Nahezu alle Robotertypen von Kuka, Fanuc, ABB und Yaskawa zur Auswahl
- Mit wenigen Klicks ein komplettes Paket konfiguriert
- Stückliste direkt online sichtbar
- Immer wieder anpassbar
- Online bestellbar
E-Ketten-Varianten passend zum linearen RSE
Bitte beachten Sie, dass die Länge der e-kette® im RSE System mindestens 800 mm betragen sollte.
Berechnung der Gesamtkettenlänge beim RSE
Berechnung der Gesamtkettenlänge: Maß 1 + 2 + 3
Maß 1 und 3 bestimmen Sie selbst entsprechend Ihrer Anwendung bzw. des Robotertyps.
| Größenindex der triflex R Kette | Radius in Millimeter | Maß 2 in Millimeter |
|---|---|---|
| 30 | - | - |
| 40 | 058 | 390 |
| 50 | 080 | 390 |
| 60 | 087 | 750 |
| 65 | 100 | 750 |
| 70 | 110 | 750 |
| 85 | 135 | 750 |
| 85 (mit Radius 240mm) | 240 | 750 |
| 100 | 145 | 750 |
| 125 | 182 | 750 |
Komplettieren Sie Ihre Anwendung mit dem passenden Zubehör

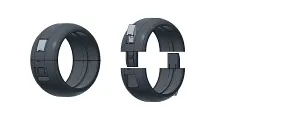

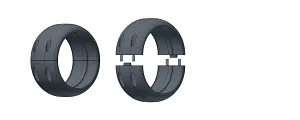

Protektoren geben zusätzlichen Schutz vor Verschleiß
