Überkopf-Ladekabelmanagement für e‑LKW und e-Busse an DC- und MCS-Ladepunkten

e-tract DC horizontal: Platzsparend, sicher und einfach in der Handhabung.

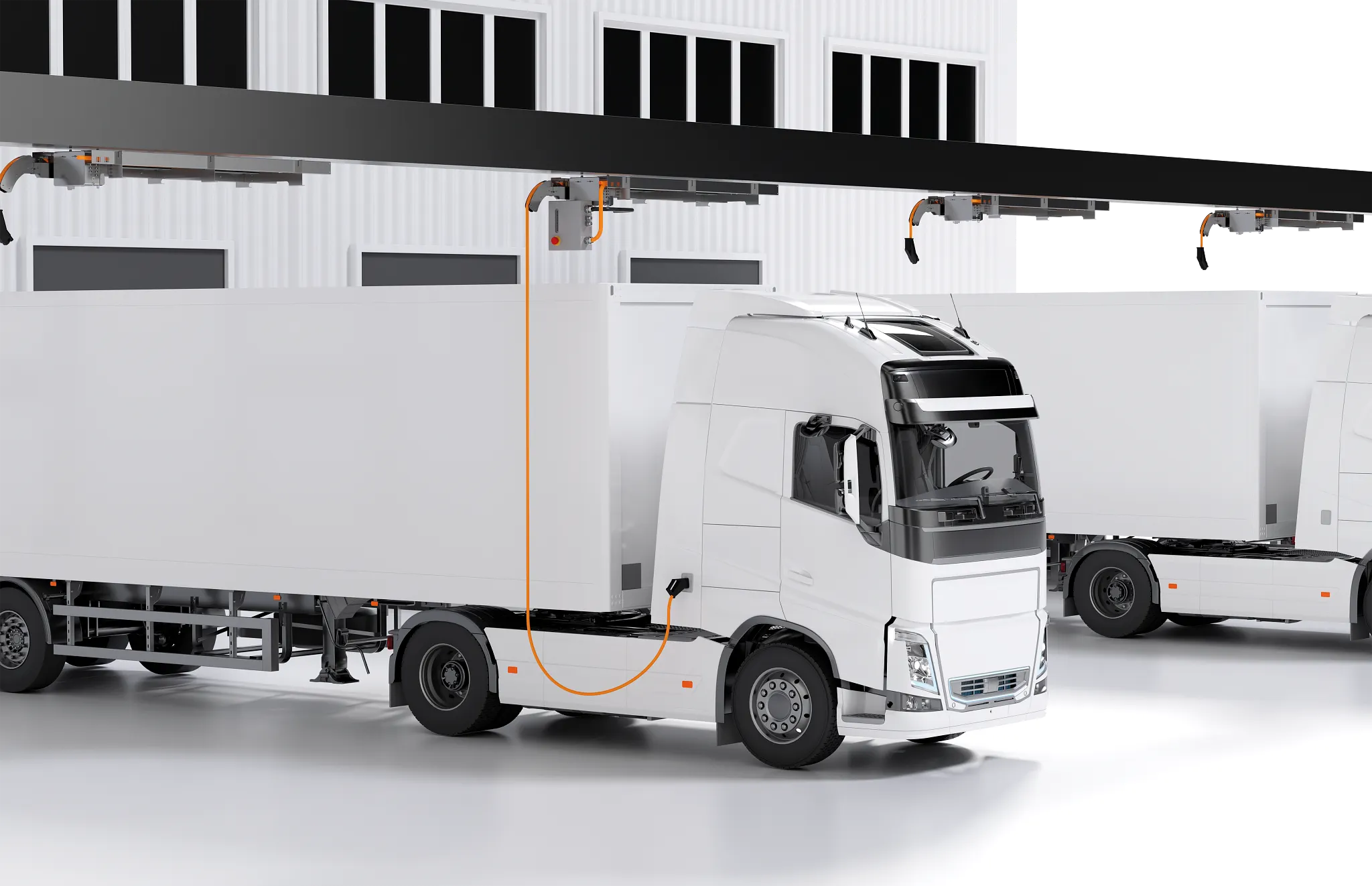

Das e‑tract DC horizontal ist ein automatisiertes Überkopf-Ladekabelmanagement und Kabelführungssystem für e‑LKW, e‑Reisebusse und e‑Linienbusse an DC- und MCS-Ladepunkten. Die vom Boden entkoppelte Überkopf-Kabelführung hält das Hochleistungsladekabel aus dem Fahrweg, reduziert Kabelschäden durch Bodenkontakt, Überfahren und Kollisionen und unterstützt eine sichere, geschützte Ladeinfrastruktur im Ladehof, Depot oder Ladepark. Das Ladekabel wird dabei linear bzw. punktuell von oben zum Fahrzeug geführt, sodass kein zusätzlicher Korridor oder seitlicher Schwenkbereich erforderlich ist.

Durch das leitungsschonende Ein- und Ausfahren des Ladekabels bleibt der Rangierbereich frei, der Verkehrsfluss am Truck-Charging-Standort wird verbessert und der Wartungsaufwand wird deutlich reduziert. Die Installation kann an Traversen, Überdachungen, Hallendecken oder als Stand‑alone‑System erfolgen.

Maximaler Platz zum Rangieren durch Über-Kopf-Leitungsmanagement
Geringe Instandhaltungskosten – kein Leitungsdiebstahl und geringerer Verschleiß der Leitung
Im igus Labor mit über 35.000 Zyklen getestet

Jetzt e-tract für DC horizontal anfragen

Warum Überkopf-Kabelmanagement für e-LKW und e-Busse entscheidend ist

Ein e‑LKW bzw. e-Bus Ladehof ist eine hochfrequentierte Arbeitsumgebung: enge Rangierflächen, Zeitdruck und betriebsrelevante Ladepunkte – Stillstand kostet sofort Geld. Dadurch wird das Ladekabel zur kritischen Komponente, vor allem wegen Handhabung, Sicherheit und Verkehrsfluss. Überkopf-Kabelmanagement hält das Hochleistungsladekabel aus dem Fahrweg, führt es definiert und schützt es – entscheidend aus drei Gründen:

Mehr Sicherheit

Weniger Stolper-, Quetsch- und Anfahrgefahr sowie geringeres Risiko von Kabelschäden.

Besserer Verkehrsfluss

Rangierfläche bleibt frei, klare Kabelführung am Ladepunkt – weniger Blockaden und schnelleres Andocken/Abstecken.

Höhere Verfügbarkeit

Geschütztes, definiert geführtes Kabel. Weniger Verschleiß, weniger ungeplante Ausfälle und geringerer Instandhaltungsaufwand.

Technik verbessern

Kein Ladekabel und keine Ladestation im Rangierbereich
Kein Schleifring (Ladeleistung >400 kW möglich)
Keine Wickelbewegung, kein Hitzestau

Kosten senken

Wartungsarme Technik
Reibung/Kabelverschleiß minimiert

So funktioniert das Überkopf-Ladekabelmanagement

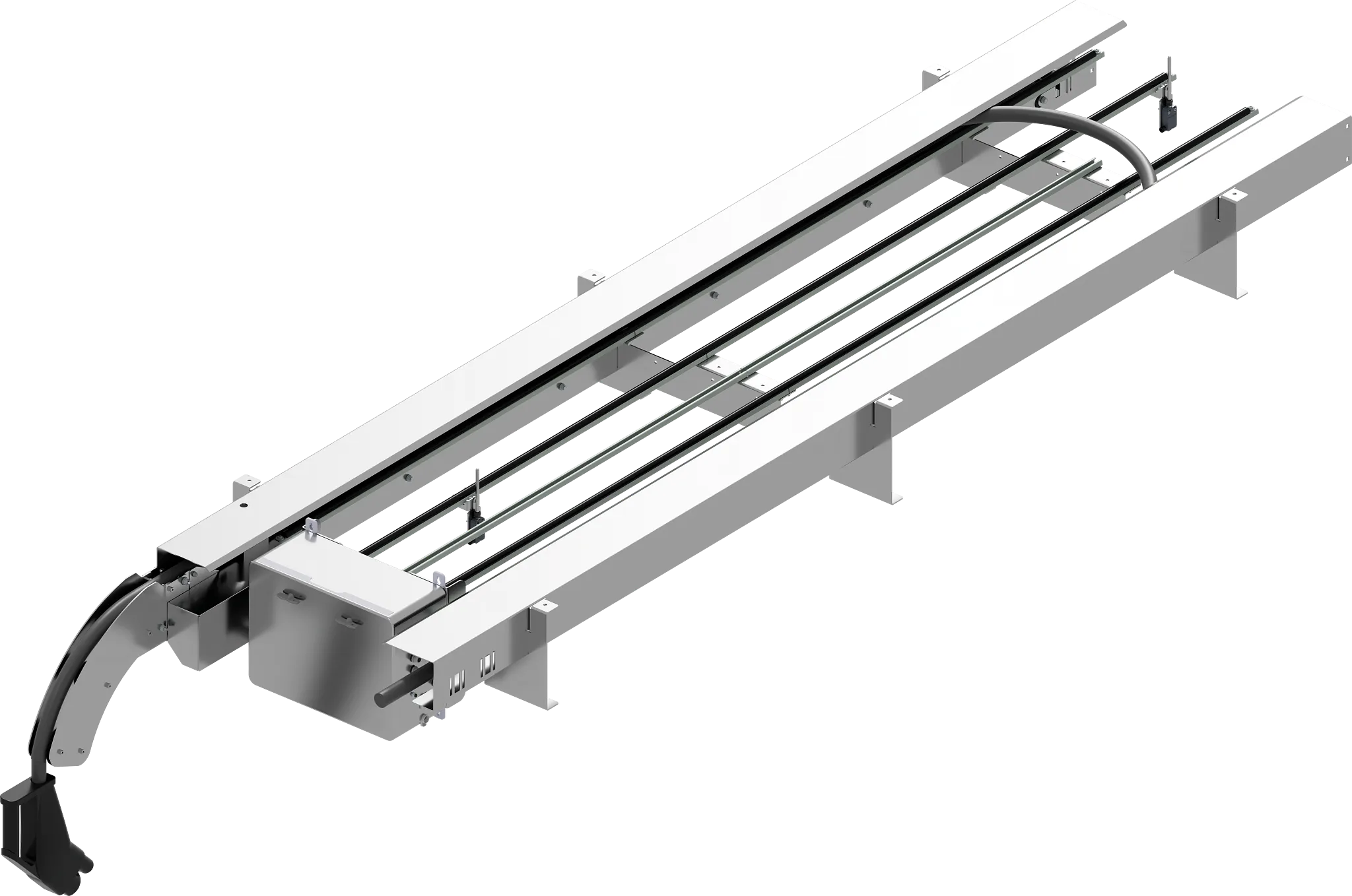

Beim Überkopf-Ladekabelmanagement handelt es sich um ein elektrisch betriebenes Kabelmanagement, das das Ladekabel in einem Über‑Kopf‑Kabelführungssystem für automatisierte Ladevorgänge führt. Das Ladekabel wird dabei in einer horizontalen Rinne geführt und über ein motorisch angetriebenes Förderband bewegt. Während der Bewegung wird es flächig getragen und reibungsarm unterstützt, sodass die Leitung mechanisch geschont wird. Das System verfügt über Gleitprofilschienen, sodass die Leitung noch schonender im e-tract DC horizontal verfahren wird.

Bei Bedarf wird das Ladekabel automatisch ausgefahren und in eine definierte Übergabeposition am Ladepunkt gebracht. Nach dem Ladevorgang wird das Kabel kontrolliert und sicher zurückgezogen und wieder geschützt im System abgelegt. So entsteht eine strukturierte, geführte Energieübertragung ohne Bodenkontakt, wodurch der Fahr- und Rangierbereich frei bleibt und das Kabel vor Beschädigungen geschützt wird.
