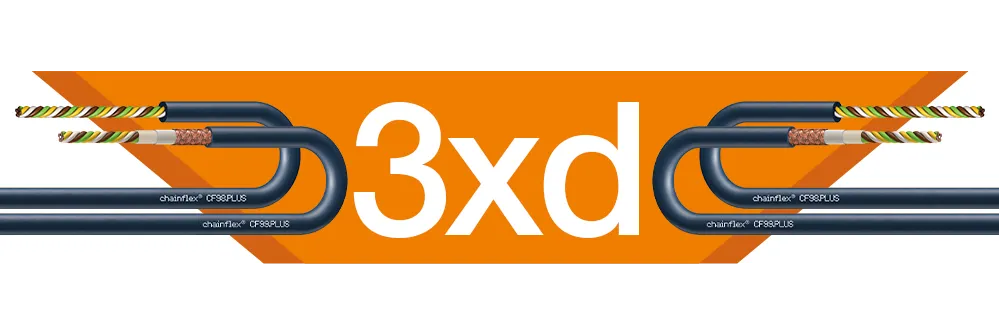

Header-Biegeradius für Kabel im Querschnitt dargestellt.

Mindestbiegeradius & Biegeradius von Kabeln

Grundlagen, Berechnung und Praxis

Broschüren-Mockup mit „10 Tipps“ zu Kabelauswahl und zwei aufgeschlagenen Whitepaper-Seiten.

Was ist der Biegeradius?

Der Biegeradius beschreibt den Radius, in dem ein Kabel oder eine Leitung gebogen werden kann, ohne beschädigt zu werden. Maßgeblich ist dabei die sogenannte neutrale Faser, also die mittige Platzierung der Leitung in der Kette.

Grundregel:
Je kleiner der Biegeradius, desto höher muss die Materialqualität sein sowie eine entsprechende Verseilung der einzelnen Adern vorliegen .

Ein einfaches Beispiel:
Ähnlich wie beim menschlichen Körper gilt – je stärker eine Biegung, desto größer ist die Belastung. Wird die maximale Biegefähigkeit überschritten, kann es zu Schäden kommen.

Warum ist der richtige Biegeradius so wichtig?

Ein falsch gewählter Biegeradius kann erhebliche Folgen haben:

  • Kabelbruch oder Litzenbruch
  • Reduzierte Leitfähigkeit
  • Mechanische Schäden, wie Kabel- & Litzenbruch, Korkenzieher
  • Verringerte Lebensdauer
  • Produktionsausfälle und Kosten
Mindestbiegeradius der passenden Leitung direkt im Onlineshop einsehenWhitepaper mit 10 Tipps zur Auswahlhilfe herunterladen

Was ist der Mindestbiegeradius?

Der Mindestbiegeradius ist der kleinste zulässige Radius, unter dem ein Kabel nicht gebogen werden darf.

Er ist entscheidend für:
  • die Lebensdauer der Leitung
  • die Betriebssicherheit
  • die Vermeidung von Materialschäden
Hersteller definieren diesen Wert basierend auf:
  • Material
  • Aufbau der Leitung
  • Einsatzbedingungen
  • Normen (z. B. ICEA, IEEE, DIN)
Einfluss von Temperatur auf den Mindestbiegeradius

Die Umgebungsbedingungen spielen eine zentrale Rolle:

Bei niedrigen Temperaturen:

  • Material wird steif
  • erhöhtes Risiko für Brüche

Bei hohen Temperaturen:

  • Material wird weich
  • erhöhter Abrieb und Verschleiß
Wichtig:

Das Unterschreiten des Mindestbiegeradius führt häufig zu vorzeitigem Ausfall.

Arten von Biegeradien bei Leitungen

In der Praxis wird zwischen verschiedenen Anwendungsfällen unterschieden:

1. Fester Biegeradius

  • Einmalige Biegung bei der Installation
  • Leitung bleibt statisch
  • meist durch Normen definiert (z. B. DIN)

2. Flexibler Biegeradius

  • Gelegentliche Bewegung
  • keine dauerhaft wiederkehrende Belastung
  • wird ebenfalls durch Normen definiert

3. Energiekettenradius

  • Dauerbewegung in Maschinen
  • hohe Zyklenzahlen
  • höchste Anforderungen an Material und Aufbau

Biegeradius bei Energieführungsketten (dynamischer Biegeradius)

In Energieketten hängt der optimale Biegeradius vom Kabel mit dem größten Außendurchmesser ab.

Wichtige Regeln:

  • der Kettenradius sollte immer ≥ Mindestbiegeradius des Kabels sein
  • größere Radien verlängern die Lebensdauer deutlich
  • Leitungen müssen so geführt werden, dass keine Knickstellen entstehen
Glühbirnen als Symbol für Ideen, Strategie und Innovation in einem vernetzten Diagramm.

Biegeradius berechnen

Eine häufig genutzte einfache Regel lautet:

Mindestbiegeradius = 10 × Kabeldurchmesser

Beispiel:
Ein Kabel mit 10 mm Durchmesser → Mindestbiegeradius = 100 mm

Hinweis:
Je nach Anwendung, Material und Norm kann dieser Wert variieren.

Best Practices für die Auswahl des richtigen Biegeradius

  • Herstellerangaben niemals unterschreiten

  • möglichst großen Radius wählen

  • Anwendung (statisch vs. dynamisch) berücksichtigen

  • Temperaturbedingungen einbeziehen

  • bei engen Radien Spezialleitungen einsetzen

  • Kabel sauber führen und mechanisch entlasten

Besondere Anforderungen bei kleinen Biegeradien

Bei sehr engen Biegeradien (z. B. < 5× Durchmesser) stoßen klassische Kupferleitungen an ihre physikalischen Grenzen.

Wo werden Kabel mit einem engem Biegeradius eingesetzt?

Die Einsatzbereiche für Kabel mit engen Biegeradien sind vielfältig. Besonders häufig benötigt man sie bei Anwendungen, bei denen flexible und dynamische Bewegungen auf engstem Bauraum durchgeführt werden müssen. Zum Beispiel werden Sie in der Halbleiter- und Bestückungsindustrie, dem Maschinenbau sowie im Automotiv eingesetzt. Neue Einsatzmöglichkeiten ergeben sich dabei in Automatiktüren für Fahrzeuge und Bahnen sowie in automatischen Food-Selbstbedienungsautomaten und der Verpackungsindustrie.

Leitungen mit kleinem Biegeradius
Dynamische Anwendungen mit engen Biegeradien lassen die Kupferadern herkömmlicher Leitungen schnell an ihre mechanische Belastungsgrenze stoßen. Besonders in Einsatzbereichen, die nur über geringen Bauraum verfügen, aber eine hohe Zahl an Hüben verlangen, bieten spezielle igus Leitungen eine erhöhte Betriebssicherheit.

Neben Leitungen mit herkömmlichen Kupferlitzen mit sehr kurzer Schlaglänge, bietet igus auch Legierungsleiter an, die Biegeradien von bis zu 3xd realisieren können. Außerdem werden besonders abriebfeste und biegefeste Mantelwerkstoffen eingesetzt. Mit der langjährigen Erfahrung durch das eigene Testlabor kann igus auch für chainflex Leitungen mit kleinsten Biegeradien eine lange Lebensdauer und Planungssicherheit in Energieketten garantieren.


Kable in bewegung
Diagramm mit mehreren Kurven zum Verschleißverlauf über die Zeit.
Biegeradius bei Leitungen in energieführungskette
Kabelschlepp mit gebogenem igus Energieketten-Element und eingelegtem Kabel.

Biegeradien bei Kabeln unter 3xd. Für Anwender von sehr kleinen Energieführungsketten und den damit verbundenen meist sehr engen Biegeradien, hat sich in der Vergangenheit die Frage nach der geeigneten Leitung bei oft sehr hohen Hubzahlen gestellt. Kupfer gerät bei Biegeradien von unter 5xd schnell an seine physikalischen Grenzen, wodurch die Suche nach geeigneten Ersatzleiterwerkstoffen oder grundsätzlich anderen Leiteraufbauten, notwendig wurde. Hier werden Legierungen eingesetzt. Diese haben zwar hervorragende mechanischen Eigenschaften, haben aber gegenüber Kupfer einer reduzierten Leitfähigkeit. Der Leiterdurchmesser des legierten Leiters ist somit ein wenig größer.

Häufige Fragen zum Thema "Biegeradius"

Nur bis zum angegebenen Mindestbiegeradius. Ein Unterschreiten kann zu Schäden führen.

Es kommt zu Materialermüdung, Kabelbruch oder Funktionsausfällen.

Ja, u. a. IEEE, ICEA und DIN geben Richtwerte vor.

Der größte mögliche Radius innerhalb der baulichen Gegebenheiten.

Ja, extreme Temperaturen beeinflussen die Flexibilität und damit den zulässigen Radius.
