Leitungsführung für anspruchsvolle Multimedia-Installation in Veranstaltungshalle

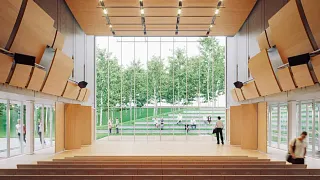

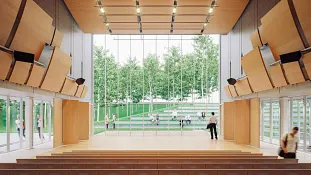

Das GES2-Auditorium ist ein prestigeträchtiger Veranstaltungsort für den eine aufwändige Multimedia-Installation samt besonderer Seilwindenkonstruktion realisiert werden sollte. Der italienische Spezialist für Bühnen- und Theatertechnik, Alfa System Sas, war mit der Aufgabe betraut, die komplette Installation sowie das zuverlässige Verfahren von Scheinwerfern, Projektoren, Lautsprechern und anderen Bühnenelementen sicherzustellen.

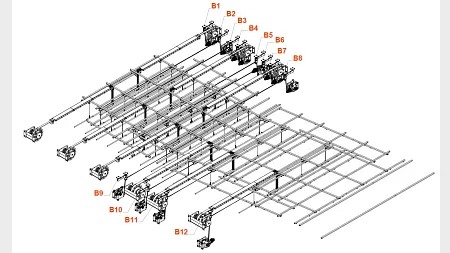

Die Idee: Mehrere Winden sollen in Batterien nebeneinander angeordnet werden wobei jede eine Stange bewegt, an dem das teure Equipment eingehakt werden kann. Bei Leuchten, Projektoren und Lautsprechern müssen auch die Strom- und Steuerleitungen zu diesen Geräten sicher geführt werden.
Da das GES2-Auditorium Teil eines sehr prestigeträchtigen Komplexes für die Ausrichtung hochkarätiger Veranstaltungen ist, sind die installierten Multimedia-Systeme alle High-End.
Neben hohen Anforderungen an die Reinigung der Installation gab es daher auch strenge Vorgaben bezüglich der Typologie und Vielfalt der zu verwendenden Leitungen und dessen Leistung. Darüber hinaus brachte die Verkabelung der Geräte hohe Anforderungen mit wenig Kompromissmöglichkeiten mit sich. Hochauflösende Kameras, Lautsprecher, Mikrofone, Lichtprojektoren und andere Geräte hatten alle ihre eigenen Kabelspezifikationen.

Die zahlreichen Kabel wie z.B. Glasfaser- oder Signalleitungen werden heute in den jeweiligen Spezifikationen in mehreren e-spool Systemen geführt. Dabei handelt es sich um eine Energiekette samt Trommel, die sicher und platzsparend auf- und abgerollt werden kann.
Die e-spool bot sich anstelle einer traditionellen Kabeltrommel an, da letztere die Konstruktion spezieller Kabel erfordert hätte, die auch nicht im Einsatz getestet worden wären und dessen Leistungsfähigkeit unbekannt gewesen wäre. Mit der e-spool kann der breite Kabelmix in voller Übereinstimmung mit den Projektanforderungen zusammen mit der Multimedia-Technik verfahren werden.
Das e-spool-System wurde in der Nähe der Hubwinden in einem Maschinenraum installiert. Von hier aus wird die Energiekette über einen speziell konstruierten Führungs- und Rollenweg zu den Geräten umgeleitet.
Auch bei den Leitungen selber setzt Alfa System auf unser chainflex Produktportfolio für bewegte Anwendungen. Durch ein breit ausgelegtes Sortiment konnte der Kunde alle benötigten Kabelspezifikationen an einer Stelle finden. Darüber hinaus bieten wir eine 36-monatige Garantie auf alle Leitungen im Portfolio.
