Informazioni

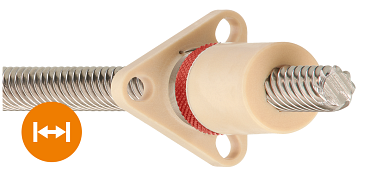

La madrevite ZB è una delle soluzioni più precise. È composta da diversi elementi e si autoregola in base alla durata d'esercizio. È particolarmente adatta per attuatori lineari a vite con filetti multiprincipio per la rapida regolazione di carichi ridotti. Il principio senza gioco garantisce un gioco minimo per l'intera durata d'esercizio. Ideale per il posizionamento preciso e movimenti di avanzamento nella tecnologia medica, nei dispositivi di laboratorio, nel settore della stampa e nelle più svariate aree di applicazione nel campo delle scienze biologiche.

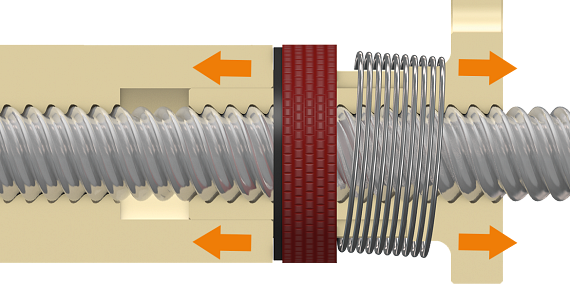

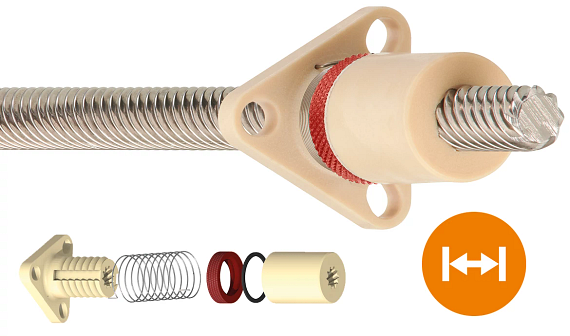

La madrevite è composta da un supporto in polimero, un anello di regolazione con molla di torsione, un disco di frizione e un elemento assiale.Il precarico viene trasferito al sistema tramite la molla di torsione.

► Gioco assiale minimo permanente
► Posizionamento e movimenti di avanzamento precisi

► Filettatura multiprincipio dryspin® e drylin®
► Madrevite flangiata
► Direzione della filettatura: destrorsa
► Materiale: iglidur® J

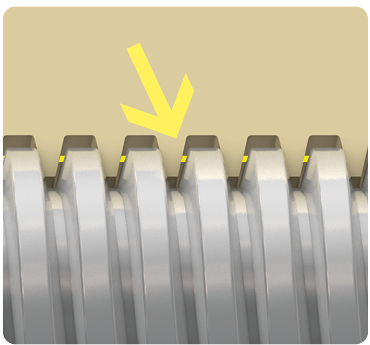

Giallo = gioco assiale

Informazioni

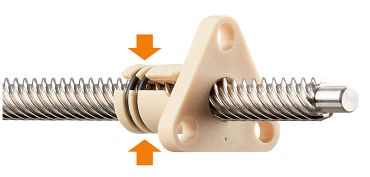

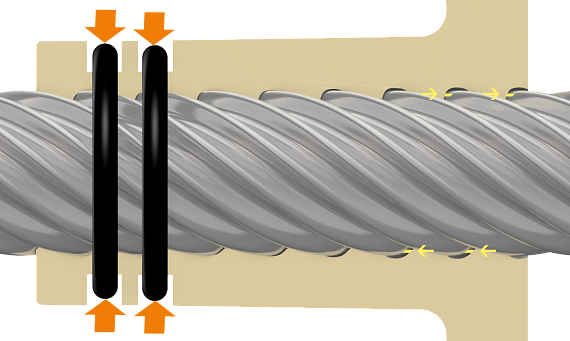

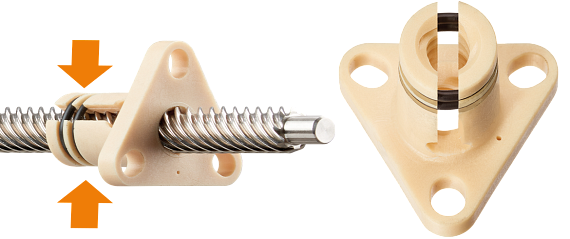

Le nostre madreviti LC sono tutte dotate di due O-ring in elastomero. Il principio di funzionamento è simile alla madrevite AB. Tuttavia, grazie alla madrevite LC, è possibile ottenere una riduzione del gioco. Gli O-ring applicano un precarico radiale circonferenziale al sistema filettato, facendo pressione sui fianchi della madrevite e sulle filettature della vite. Questo garantisce un costante precarico assiale e radiale della madrevite. L'elevata scorrevolezza e la convenienza economica sono ulteriori vantaggi della madrevite LC.

► Riduzione del gioco assiale grazie al precarico radiale circonferenziale
► Elevata scorrevolezza di funzionamento grazie alla riduzione delle possibili vibrazioni
► Alternativa economica alla madrevite a gioco zero

► Con filettatura dryspin® multiprincipio e trapezoidale con diametro del filetto fino a 14 mm
► Madrevite flangiata
► Direzione della filettatura: destrorsa
► Materiale: iglidur® J


Giallo = gioco assiale

Informazioni

Generalmente durante l'utilizzo degli azionamenti a vite possono verificarsi dei rumori e delle vibrazioni. Soprattutto con viti e corse lunghe possono insorgere vibrazioni autoindotte nei sistemi.

Grazie alle loro buone proprietà di scorrimento, le madreviti in materiali tribologicamente ottimizzati iglidur® tendono a generare meno rumore rispetto alla plastica tradizionale o ai materiali metallici quali il bronzo o l’ottone.

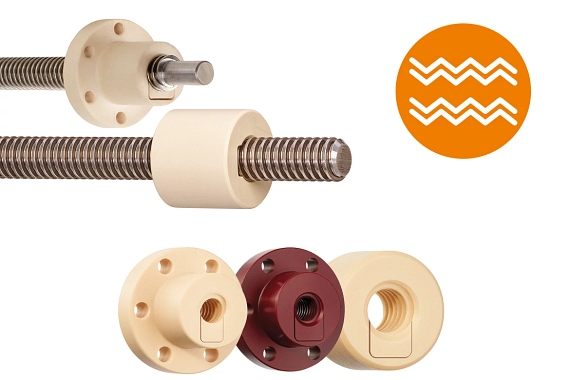

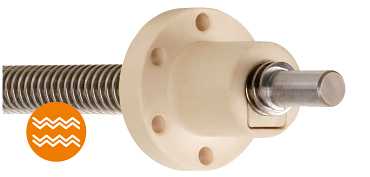

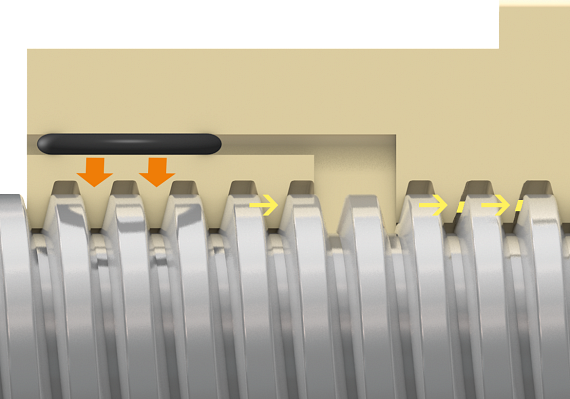

Per ridurre la rumorosità, oltre alla scelta corretta del materiale, anche un meccanismo di precarico rappresenta una misura efficace. Nel caso di una madrevite AB, un anello in elastomero esercita una forza su una piastra di inserimento con una filettatura corrispondente, pressata nelle filettature della vite. È importante che il precarico non sia presente sull'intera lunghezza e sull'intera superficie. In questo modo si garantisce un gioco assiale ridotto in un intervallo contenuto. Il principio di funzionamento di questa madrevite differisce significativamente da quello della madrevite a gioco zero.

► Riduzione del rumore e delle vibrazioni

► Per filettature trapezoidali con diametro del filetto fino a 24 mm
► Madreviti cilindriche e flangiate
► Direzione della filettatura: destrorsa e sinistrorsa
► Materiale: iglidur® J e iglidur® R
