Energieketten für Laufruhe und Reinraum
Um in der Produktion die Geräuschemission so niedrig wie möglich zu halten, benötigt man ruhig laufende Maschinen. Unsere Energieketten ermöglichen einen leisen und störungsfreien Produktionsprozess. Die geräuscharme Bewegung wird umgesetzt durch die Paarung zwischen sehr geringer Neigung zur Vibration und niedriger Geräusche-Emission. Um auch in absoluten luftreinen Bereichen eingesetzt zu werden, besitzt die e-skin Energieführung die Eigenschaft der Reinraumtauglichkeit nach ISO Class 1. Durch den einfachen und wiederverschließbaren Öffnungsmechanismus ist eine unkomplizierte Wartung und Inspektion der eingesetzten Leitungen möglich.
Typische Industriezweige und Anwendungen: Semiconductor-Industrie, Drucker/Plotter Industrie, bei Anwendungen mit höchsten Beschleunigungen...

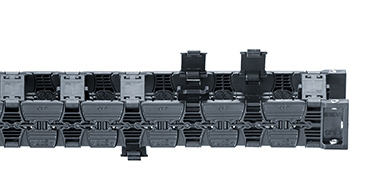

E6.1
Aktuelle Generation
Leise ab 32 dB(A) und vibrationsarm
- Innenhöhen: 29 bis 80 mm
- Verfügbar in 3 Versionen:
- Im Innen- und Außenraidus beidseitig aufklappbar
- Im Innen- und Außenraidus beidseitig herausnehmbar
- Im Innen- und Außenradius herausnehmbar
- Extrem leise 32 dB(A)
- Hohe Zug- und Schubkräfte
- Reinraumtauglichkeit ISO Class 1: nahezu kein Verschleiß und Abrieb

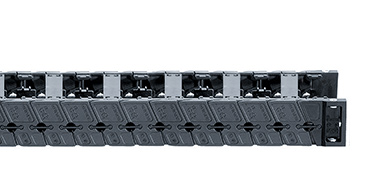

E6
Vorgängermodell der E6.1
Leise 37 dB(A) und für kleine Biegeradien
- Innenhöhen: 29 bis 80 mm
- Verfügbar in zwei Versionen:
- Beidseitig zu öffnen
- e-rohr, Deckel beidseitig herausnehmbar
Flaches Kabelführungssystem e-skin flat und CFCLEAN
Modulares Baukastenprinzip für ISO Klasse 1 Anwendungen
- Modularer und kompakter Aufbau
- Leitungen schnell austauschen
- Reinraumtauglich nach IPA ISO Class 1
- Hohe Ausfallsicherheit durch abgestimmte Verseilgebilde CFCLEAN
- Ab Lager lieferbar

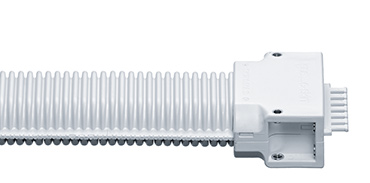

Wellrohr e-skin
Reinraum-Energieführung
- Innenhöhen: 28 bis 40 mm
- Öffnen und Schließen wie ein Reißverschluss
- Geringer benötigter Bauraum
- Staub- und Wasser geschützt
- IPA Klassifizierung 1
- 2. Preis des Frauenhofer Reinheitstechnik-Preises 2018

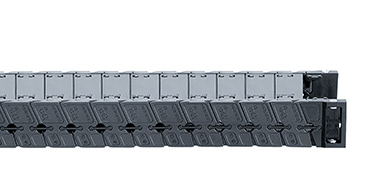

R6
Schutz vor leichten Verschmutzungen, Schweißspänen und Umwelteinflüssen
- Innenhöhen: 28 bis 52 mm
- Geschlossenes System
- Leiser Lauf
- Abriebsarm

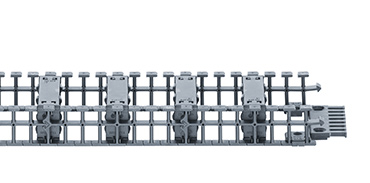

T3
Leicht, hochflexibel und vibrationsarm
- Innenhöhe: 29 mm
- Öffnungsstege im Innen- und Außenradius herausnehmbar
- Sehr leichte e-kette®
- Kleine Biegeradius und kleinste Einbauräume
- Leise 33 dB(A)
- Reinraum ISO Class 2

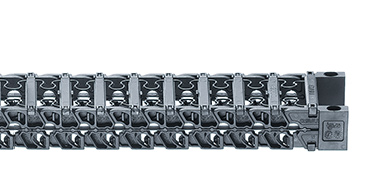

E3
Hochdynamisch und reinraumtauglich
- Innenhöhen: 10 bis 22 mm
- Öffnungsstege an einem Band - im Außenradius aufreißbar
- Leise 38 dB(A)
- Modularer Aufbau: Öffnungsstege, Innenaufteilung und Verbinder an einem Band
Energieketten-Recycling
chainge Recycling Programm für Energieketten
Leisten Sie Ihren Beitrag zur Reduzierung von Kunststoff-Müll und zur Verbesserung des Recyclings in der Industrie.
Wie lassen sich Vibrationen in Energieketten minimieren?
Damit Maschinen vibrationsarm und somit zuverlässig und präzise arbeiten können, müssen Konstrukteure in Energieführungsketten den sogenannten Polygoneffekt in den Griff bekommen. Wenn die Energiekette im Biegesegment nicht vollständig rund abläuft, wird aus einem Kreis, der für die Bewegung optimal wäre, ein Vieleck (Polygon). Bei der Abwickelung der Kettenglieder kommt es zu Erschütterungen in Längs- und Querrichtungen. Es entstehen Vibrationen. Um diese Schwingungen zu minimieren, verfolgt igus bei Energieketten mit Bolzen-Bohrung-Verbindung deshalb die Kleinteiligkeit als Konstruktionsprinzip.
Für ein Maximum an Vibrationsreduktion hat igus zudem eine alternative Verbindungskomponente für Kettenglieder konzipiert: ein elastisches Federelement aus Hochleistungskunststoff. Dank seiner Geometrie ist der Polygoneffekt beim Abrollen auf ein Minimum reduziert. Zum Einsatz kommen die Federelemente in den Energiekettenserien E3, E6 und E6.1. Die vibrationsärmsten Ergebnisse erzielen Anwender in Kombination mit einem Linearmotor, dessen Antriebskonzept ebenfalls auf Vibrationsarmut ausgelegt ist.
