Drehteile und Frästeile online bestellen

igus CNC-Service für schmierfreie, individuelle Halbzeuge und ein CNC-Bauteil am Laptop.

Unser CNC-Service ermöglicht eine stressfreie
Beschaffung Ihrer Drehteile und Frästeile aus Kunststoff.

Profitieren Sie von diesen Vorteilen:

► Transparente Sofortkalkulation ✔️
► Automatisierte Machbarkeit und Toleranzchecks ✔️
► Bauteile versandfertig ab 3 Tagen ✔️
► Über 50 Materialien vergleichbar ✔️

Jetzt Teile kalkulieren

Unser CNC-Service wird ergänzt durch das, was igus® ausmacht: Unsere langjährige Erfahrung als Ihr Materiallieferant, Fertigungspartner und Anwendungsberater. Gemeinsam mit Ihnen finden wir die passgenaue Lösung für Ihre Anwendung.  Wir bieten Ihnen über 50 verschiedene iglidur® Hochleistungskunststoffe, sodass Ihre Drehteile und Frästeile für nahezu jede Anforderung optimal ausgelegt werden können.

NEU: Smarte Zeichnungsprüfung

Tablet mit igus CNC-Service: technische Zeichnung wird automatisch geprüft und Korrekturvorschläge angezeigt.

Die automatisierte Prüfung von technischen Zeichnungen bietet Ihnen eine direkte Rückmeldung mit klaren Korrekturvorschlägen. Dadurch wird der Abstimmungsaufwand deutlich reduziert, was wiederum Ihre Anfragen und Bestellungen beschleunigt. Innerhalb weniger Sekunden erhalten Sie rund um die Uhr Informationen zu Preisen, Lieferzeiten und Machbarkeiten. Durch die frühzeitige Prüfung der Machbarkeit können potenzielle Fehlerquellen zuverlässig identifiziert werden, was das Risiko von Fehlteilen minimiert und Materialverschwendung reduziert. Das Vorgehen ist denkbar einfach: Laden Sie Ihre technische Zeichnung – sei es als PDF oder Bilddatei – hoch, und das Tool überprüft automatisch alle Angaben gemäß unserer Fertigungsstandards.

Das finden Sie auf der Seite

Toleranz-Check

Prüfen Sie Ihre technische Zeichnung automatisiert mithilfe unseres Toleranz-Checks:

Toleranzen checken

Zeichnungscheck-Ansicht mit technischer Zeichnung und markierten Alternativen zur Fehlerprüfung.
Zeichnungscheck-Ansicht mit technischer Zeichnung und markierten Alternativen zur Fehlerprüfung.

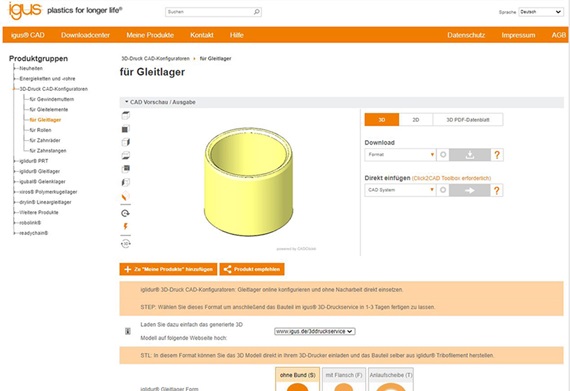

3D-Modell-Konfigurator

Kein 3D-Modell zur Hand? Kein Problem, probieren Sie unseren 3D-Modell-Konfigurator.

3D-Modell wählen

3D-Druck CAD-Konfiguratoren im igus CAD-Portal für verschiedene Bauteile.
3D-Druck CAD-Konfiguratoren im igus CAD-Portal für verschiedene Bauteile.

6 Gründe für Drehteile und Frästeile aus Kunststoff

Schmier- und Wartungsfrei

Die Festschmierstoffe in unseren Materialien sorgen dafür, dass die Bauteile keine zusätzlichen Schmiermittel benötigen.

Chemikalienbeständig

Bauteile aus Kunstoffen, die eine hohe Chemikalienbestänigkeit aufweisen, ermöglichen einen einwandfreien Lauf im Kontakt mit aggressiven Chemikalien.

FDA-Konform

Wir bieten Ihnen eine Auswahl an FDA-konformen Materialien an, die im Lebensmittelbereich eingesetzt werden können.

Temperaturbeständig

Bei uns finden Sie eine Auswahl an hitzebeständige Materialien, die einen Einsatz in Anwendungen bis hin zu 250°C ermöglichen.

Leicht

Bauteile aus unseren Kunststoffen sind leichter als aus Metall.

PTFE-frei und PFAS-geprüft.

PTFE-frei und PFAS-getestet

Wählen Sie aus einer Vielzahl an PTFE-freien und PFAS-getesteten Materialien.

Der richtige Werkstoff für Ihr Projekt!

Wir bieten Ihnen über 50 tribologisch optimierte Werkstoffe für unzählige Anwendungsfälle und Verschleißaufgaben. Egal ob Ihre Anwendung hohen Temperaturen, dem Kontakt mit Medien oder verschleißintensiven Bedingungen ausgesetzt ist – igus® bietet nahezu immer eine Lösung.

Hochleistungswerkstoffe in der Übersicht
3D-Druck-Gleitlager-Materialproben in mehreren Farben auf weißem Hintergrund.

"Wir wollten ein kurzes Wartungsintervall effizient nutzen, um bestehende PA-Lager durch kundenindividuell gefertigte Lager aus iglidur® zu ersetzen. Die sehr schnelle Angebotsberechnung und der Express-Versand des igus® Online CNC-Service ermöglichte uns, die CNC-Teile in wenigen Tagen zu beschaffen und die Produktionslinie pünktlich wieder in Betrieb zu nehmen"

Tom Oldach, Projektingenieur bei der Dr. Quendt GmbH & Co. KG

Hier geht es zur vollständigen User Story

Beachten Sie unsere Fertigungsstandards

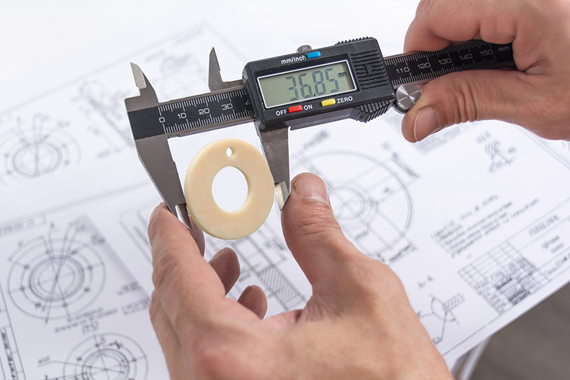

Messschieber misst ein Kunststoffteil auf einer technischen Zeichnung.

Dies garantiert eine kunststoffgerechte Fertigung und zügige Bearbeitung Ihrer Drehteile und Frästeile.

✓ Zur kunststoffgerechten Tolerierung hinsichtlich Länge, Form und Lage gilt die Allgemeintoleranz ISO 2768-m/K

✓ Davon abweichend sind normalerweise folgende minimale Toleranzbreiten gem. DIN ISO 286 möglich:
(Achtung: Die tatsächlich machbaren minimalen Toleranzen sind stets abhängig von der konkreten Bauteilgeometrie, dem gewählten Material und den gegebenen Fertigungsmöglichkeiten, und können im Einzelfall größer ausfallen)

  • Nennmaß bis 30 mm: IT 9/10
  • Nennmaß über 30 bis 180 mm: IT 10/11
  • Nennmaß über 180 bis 500 mm: IT 11/12/13
  • Nennmaß über 500 mm: Aussage erst nach individueller Prüfung

✓ Löcher können als metrisches ISO-Gewinde (M) konfiguriert werden (andere Gewindearten sind nach Prüfung ebenfalls möglich)

✓ Für die Oberflächenqualität ist ein Mittenrauwert Ra von 2-3 µm zu erwarten (entspricht den typischen Werten geschlichteter Flächen im Drehen bzw. Fräsen)

Diese Standards sind zu Ihrem Vorteil: Wir können die Preise automatisch kalkulieren und Ihre Bestellung kann zügiger bearbeitet werden. Sie sparen wertvolle Zeit.

Falls Sie abweichende Anforderungen haben

Checkliste mit ankreuzten Feldern und zwei Stiften.

Anforderungen außerhalb unserer Fertigungsstandards sind möglich, sofern eine vorherige Fertigbarkeitsprüfung dies bestätigt. Der vom Tool automatisch kalkulierte Preis wird dann, nach der individuellen Prüfung, gegebenenfalls angepasst.

Konfigurieren Sie Ihre Wünsche und erhalten Sie direktes Preis-Feedback

Optimales Material auswählen:

Eine Vielzahl verschiedener iglidur®-Hochleistungspolymere steht Ihnen zur Verfügung. So findet sich für fast jede Anwendung, von Hochtemperatur bis Meerwasser, von Lebensmittel bis Automotive, das optimale iglidur®-Material. Für die Werkstoffauswahl stehen Ihnen verschiedene Online-Tools sowie unsere Experten gerne zur Verfügung.​

Toleranzen spezifizieren:
Für die Längen-, Form- und Lagemaße gilt die Allgemeintoleranz nach ISO 2768-mK. Dies gewährleistet eine kunststoffgerechte Fertigung. Falls Ihr Bauteil Längenmaße mit abweichenden Toleranzen hat,
geben Sie einfach die Anzahl an und der Preis wird automatisch angepasst.

Löcher und Bohrungen konfigurieren:
Löcher und Bohrungen werden automatisch anhand Ihres 3D-Modells erkannt. Damit haben Sie die Möglichkeit, Gewinde und Passungen Ihres Drehteils oder Frästeils zu konfigurieren. Der Preis wird entsprechend automatisch angepasst.

Ihre Bestellung priorisieren:

Falls es mal schneller gehen muss: Wählen Sie unsere Express-Option und Ihre Bauteile sind versandfertig ab 3 Tagen.

Wann und warum sich die CNC-Bearbeitung für Ihre Drehteile und Frästeile lohnt​

Große Materialvielfalt und Materialqualität:

TriboCut-Halbzeuge in verschiedenen Farben und Durchmessern nebeneinander.

Die große Materialvielfalt unserer iglidur®-Halbzeuge garantiert Ihnen optimale, tribologische Bauteileigenschaften für jede Anwendung.

Hohe Oberflächenqualität:

TriboCut-Bearbeitung mit Werkstück und Werkzeug im Schnittbereich.

Verfahrensbedingt erzeugt die CNC-Bearbeitung gute Oberflächen - auch für ihre Gleitflächen benötigen iglidur® Bauteile normalerweise keine spezielle Nachbearbeitung.

Präzise Bauteilmaße mit engen Toleranzen:

Technische Zeichnung mit Maßangaben für Bohrung und Außendurchmesser von Ø4 H10, Ø7,3 ±0,05 und Ø8.

Sie erhalten maßhaltige Bauteile mit eng tolerierten Maßen und Passungen. Enge Toleranzbreiten (bis Toleranzgrad 9 gem. DIN ISO 286) sind meistens machbar. Toleranzbreiten von 0,05 mm sind daher kein Problem.

Wirtschaftlich bei kleinen bis mittleren Stückzahlen:

Kartonbox mit verschiedenen Kunststoff-Sonderteilen für TriboCut.

Im zwei- bis vierstelligen Stückzahlbereich ist die CNC-Bearbeitung oftmals das wirtschaftlichste Verfahren, vor allem für großvolumige Teile mit einfacher Geometrie.

Überzeugen Sie sich anhand dieser Anwendungsbeispiele:

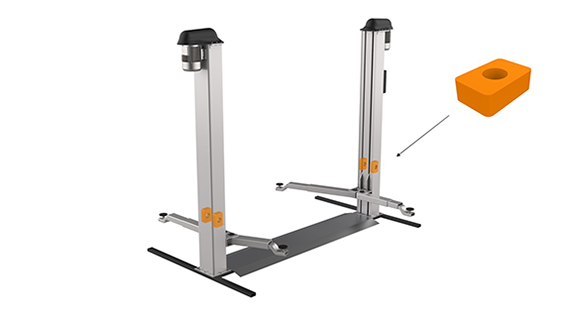

Gleitsteine für 2-Säulen-Hebebühne

Mechanisch gefertigte Gleitsteine aus iglidur Material für den Einsatz in einer Fahrzeughebebühne. Die aus einer Halbzeug-Platte, mittels CNC-Fräsmaschine gefertigten Gleitsteine, dienen der Aufnahme radialer sowie axialer Kräfte in einer Linearführung.

Zur Anwendung
igus Linearmodul mit zwei Führungsprofilen und orangefarbenem Gleitstein.

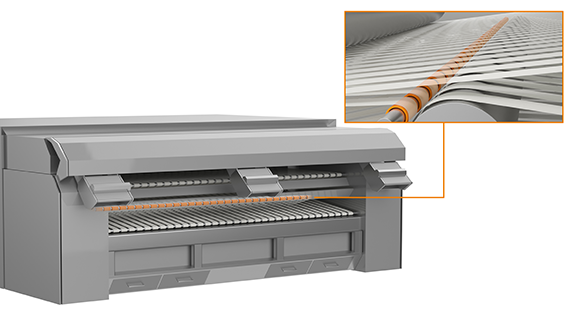

Rollen für Bandumlenkung in einer Bügelmaschine

Mechanisch gefertigte Rollen aus unserem iglidur® H1 finden Einsatz in einer vollautomatisierten Bügelmaschine. Das Material punktete durch seine hohe Lebensdauer sowie geringer Reibwerte unter dem Einfluss von Temperatur. Ersetzt wurden in diesem Fall Bronzelager.

Zur Anwendung
Bügelmaschine mit igus Energiekette und Kabeln im Querschnitt dargestellt.

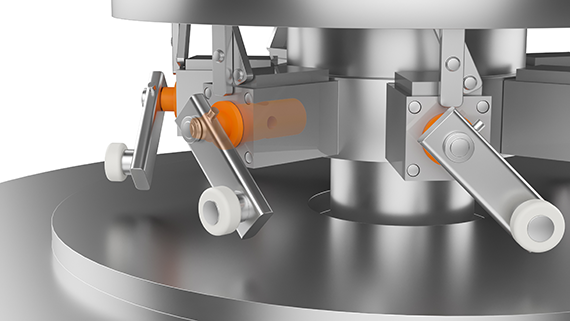

Bauteilkomponente für eine Abfüllmaschine von Nudelsaucen

Einer unserer Kunden aus der Lebensmittelindustrie verwendet unser iglidur A181 für eine Abfüllmaschine von Tomatensaucen. Das Bauteil steht im direkten Kontakt mit dem Lebensmittel, wodurch nur ein FDA bzw. EU 10/2011 konformes Material zum Einsatz kommen konnte. Das Bauteil wurde mechanisch aus einem Halbzeug- Rundstab gefertigt.

Abfüllmaschine mit Dreharm und Greifmechanik.

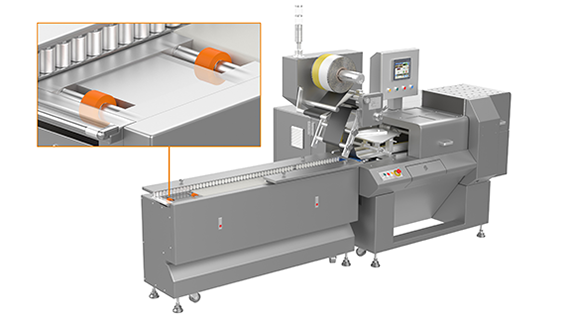

Rollen für Transportband

Eine häufige Anwendung, welche durch die Verwendung von iglidur® Rundstäben gelöst werden kann, sind Rollen bzw. Messerkantenrollen. Je nach Wandstärke und Bauteilgeometrie ist die Fertigung im Spritzguss Verfahren nur schwierig umsetzbar, wodurch sich die mechanische Fertigung aus iglidur® Halbzeugen oftmals anbietet. In diesem Fall wurden die Rollen in einer Verpackungsmaschine eingesetzt.

Zur Anwendung
Förderband mit igus Komponenten an einer Verpackungsmaschine.

Ihre Fragen und unsere Antworten (FAQs)

Was bedeutet CNC?
Die Abkürzung „CNC (Computer Numerical Control) bezieht sich auf die Dreh- bzw. Fräsmaschinen, deren Bewegungen computergesteuert sind, um so komplexere Formen automatisiert zu erzeugen.

Was ist das Besondere an unserem CNC-Service für Drehteile und Frästeile? Er ist einfach, schnell und transparent: Sie müssen nicht mehr tagelang auf den Preis warten, sondern bekommen ihn sofort. Ändern Sie bspw. Material oder Toleranzen, sehen Sie sofort den Einfluss auf den Preis. Und damit können Sie auch sofort eine Kaufentscheidung treffen. Die Bedienoberfläche unseres CNC-Services ermöglicht Ihnen, jederzeit Angebote anzufordern oder Bestellungen direkt abzusenden. Und wenn Sie mal nicht weiter wissen, stehen Ihnen unsere Experten gerne beratend zur Seite.

Wer kann bei igus CNC-Sonderteile bestellen? Sowohl Firmenkunden als auch Privatpersonen zählen zu unseren Kunden.

Ist die Nutzung des Online CNC-Services mit Kosten verbunden? Nein, die Nutzung unseres CNC-Services ist komplett kostenlos für Sie. Sie müssen nach dem Upload Ihrer Bauteile lediglich Ihre E-Mail-Adresse angeben, und können das Tool umgehend nutzen. Am Ende können Sie unverbindlich ein Angebot anfordern (Button: „Angebot anfordern“) und dann entscheiden, ob es Ihnen zusagt und bestellen möchten. Sie können alternativ aber auch direkt online bestellen (Button: „Direkt bestellen“).

Warum bietet igus® den Online CNC-Service nicht für andere herkömmliche Kunststoffe oder Metalle an? Mit unserem CNC-Service zielen wir in erster Linie auf „motion plastics“, also Kunststoffteile in Bewegung, ab. In diesem ersten Schritt bieten wir deshalb nur unsere iglidur® Tribowerkstoffe an, die durch Schmierfreiheit, Verschleißfestigkeit und geringe Reibung gekennzeichnet sind.
