CNC Toleranzen Check

Sie erhalten direktes Feedback, ob Ihre Dreh- und Frästeile mit den Anforderungen, die auf Ihre technische Zeichnung stehen, machbar sind, oder ob etwas angepasst werden muss.

So einfach geht es:

1. Technische Zeichnung (.pdf, .jpg oder .png) hochladen
2. Analyse-Ergebnisse und Korrekturvorschläge erhalten
3. Korrigierte Zeichnung einfach herunterladen und/oder Support von unserem Team anfragen



Zeichnung checken

igus® Fertigungsstandards

Kunststoffgerechte Tolerierung von CNC-Bauteilen

Kunststoff hat sein eigenes, charakteristisches Verhalten, welches bei der Zerspanung berücksichtigt werden muss. Unsere Fertigungsstandards gewährleisten eine kunststoffgerechte Bearbeitung Ihrer Dreh- und Frästeile.

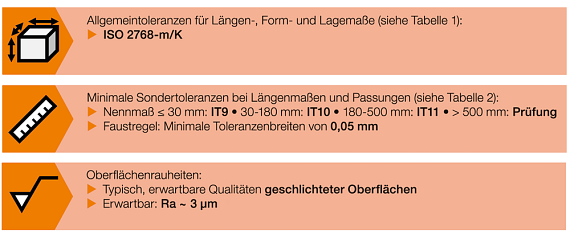

Wir empfehlen die Einhaltung folgender Standards (s. Abb. rechts), damit Ihre Bauteile schnellstmöglich gefertigt werden können.


Allgemeintoleranzen und Sondertoleranzen (Längenmaße)

Kunststoffgerechte Tolerierung von CNC-Bauteilen

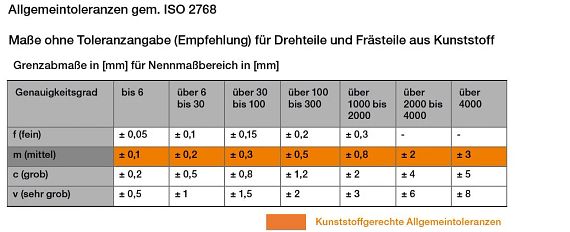

Für Längenmaße werden die Allgemeintoleranzen gemäß ISO 2768 (Grad „mittel“) empfohlen, wie in linker Tabelle dargestellt.

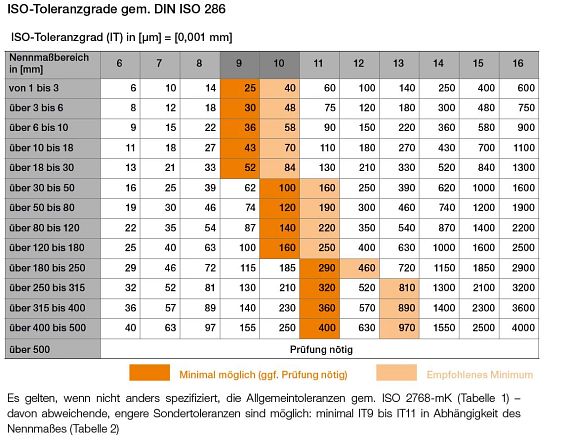

Davon abweichende, engere Toleranzen sind bis zu einem gewissen ISO-Toleranzgrad möglich. Die minimal möglichen sowie empfohlenen Toleranzen sind in rechter Tabelle einsehbar. (Noch engere Toleranzen wären maschinenseitig zwar machbar, aber bei Kunststoff-Bauteilen nicht zeitstabil einhaltbar und somit technisch nicht sinnvoll.)


Design Guide

Unser kostenloses Whitepaper unterstützt Sie mit den wichtigsten Grundsätzen bei der Konstruktion Ihrer CNC-Bauteile. Wir geben Ihnen 12 hilfreiche Tipps für Ihre Dreh- und Frästeile – so erzielen Sie ein wirtschaftlich und fertigungstechnisch optimales Design.

Jetzt herunterladen

In 3 Schritten zu Ihren Dreh- und Frästeilen

Online CNC-Service

Sie möchten schnell und einfach Dreh- und Frästeile aus iglidur®
Halbzeugen fertigen lassen und den Preis dafür sofort online berechnen? Dann nutzen Sie jetzt unseren Online CNC-Service.


Jetzt Preise berechnen
Online CNC-Service

Wann und warum sich die CNC-Bearbeitung für Ihre Bauteile lohnt​

Halbzeuge

Große Materialvielfalt und Materialqualität:

Die große Materialvielfalt unserer iglidur®-Halbzeuge garantiert Ihnen optimale, tribologische Bauteileigenschaften für jede Anwendung.
Bearbeitung

Hohe Oberflächenqualität:

Verfahrensbedingt erzeugt die CNC-Bearbeitung gute Oberflächen - auch für ihre Gleitflächen benötigen iglidur® Bauteile normalerweise keine spezielle Nachbearbeitung.
Toleranzen

Präzise Bauteilmaße mit engen Toleranzen:

Sie erhalten maßhaltige Bauteile mit eng tolerierten Maßen und Passungen. Enge Toleranzbreiten (bis Toleranzgrad 9 gem. DIN ISO 286) sind meistens machbar. Toleranzbreiten von 0,05 mm sind daher kein Problem.

Sonderteile

Wirtschaftlich bei kleinen bis mittleren Stückzahlen:

Im zwei- bis vierstelligen Stückzahlbereich ist die CNC-Bearbeitung oftmals das wirtschaftlichste Verfahren, vor allem für großvolumige Teile mit einfacher Geometrie.
