drylin® SHTS - Veloce

Caratteristiche speciali

Passo 10 x 12, 10 x 50, 18 x 100

Mandrino con filettatura di comando

Soluzione per elevate velocità

Esente da manutenzione, autolubrificante

Compatibili con questi articoli:

drylin® E - descrizione dei prodotti

SHTS - Veloce

Configurazione in pochi passi:

1. Selezionare la dimensione di installazione
2. Selezionare la lunghezza della corsa in mm
3. Selezionare gli accessori

Nota:

Informazioni dettagliate sono riportate nei disegni, nelle tabelle e nelle pagine di seguito.

Lunghezze e pesi

N. d'ordine	Lunghezza della corsa max.	Peso [kg]	Aggiuntivo (ogni 100 mm) [kg]	Capacità di carico statico max.		Prezzo singolo per corsa base 100 mm
N. d'ordine	Lunghezza della corsa max.	Peso [kg]	Aggiuntivo (ogni 100 mm) [kg]	assiale [N]	radiale [N]	Prezzo singolo per corsa base 100 mm
SHTS-12-AWM⁽¹⁾	750	0.7	0.1	100	400	221.19 EUR
SHTS-20-AWM	1000	1.9	0.3	400	1600	342.85 EUR
SHTS-12-SWM⁽¹⁾	750	-	-	-	-	223.57 EUR
SHTS-20-SWM	1000	-	-	-	-	347.37 EUR
SHTS-12-EWM⁽¹⁾	750	-	-	-	-	258.50 EUR
SHTS-20-EWM	1000	-	-	-	-	391.79 EUR
SHTS-12-CWM⁽¹⁾	750	-	-	-	-	a richiesta
SHTS-20-CWM	1000	-	-	-	-	a richiesta
Altre informazioni sull'articolo scelto:
3D CAD Ordinazione campione Experts PDF Richiesta prezzo Prezzi differenziati myCatalog

(1) Vite senza codolo

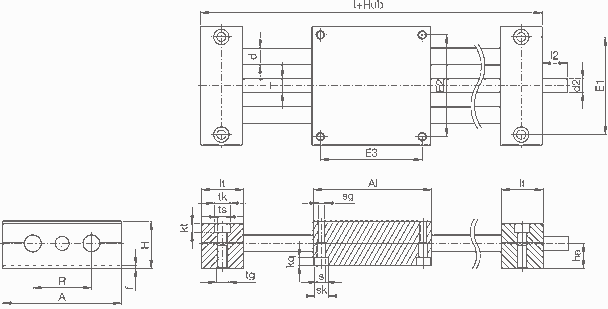

Dimensioni [mm]

N. d'ordine	A -0,3	Al -0,3	H	E1 ±0,15	E2 ±0,15	E3 ±0,15	l	R	f	lt ±0,1	tk	ts	tg	kt ±0,1	s	sk	sg	kq	d	T	l2	d2 standard*	ha
SHTS-12-AWM⁽¹⁾	85	85	34	70	73	73	145	42	2	30	11	6.6	M8	6.4	6.3	10	M6	6	12	SG10x50	17	SG10x50	18
SHTS-20-AWM	130	130	48	115	115	72	202	72	2	36	15	9	M10	8.6	6.4	11	M8	7	20	SG18x100	26	12 h9	23
SHTS-12-SWM⁽¹⁾	85	85	34	73	73	73	145	42	2	30	11	6.6	M8	6.4	6.3	10	M6	6	12	SG10x50	17	SG10x50	18
SHTS-20-SWM	130	130	48	115	115	72	202	72	2	36	15	9	M10	8.6	6.4	11	M8	7	20	SG18x100	26	12 h9	23
SHTS-12-EWM⁽¹⁾	85	85	34	73	73	73	145	42	2	30	11	6.6	M8	6.4	6.3	10	M6	6	12	SG10x50	17	SG10x50	18
SHTS-20-EWM	130	130	48	115	115	72	202	72	2	36	15	9	M10	8.6	6.4	11	M8	7	20	SG18x100	26	12 h9	23
SHTS-12-CWM⁽¹⁾	85	85	34	73	73	73	145	42	2	30	11	6.6	M8	6.4	6.3	10	M6	6	12	SG10x50	17	SG10x50	18
SHTS-20-CWM	130	130	48	115	115	72	202	72	2	36	15	9	M10	8.6	6.4	11	M8	7	20	SG18x100	26	12 h9	23
Altre informazioni sull'articolo scelto:
3D CAD Ordinazione campione Experts PDF Richiesta prezzo Prezzi differenziati myCatalog

*In alternativa, anche 10 x 12 su richiesta(1) Vite senza codolo

Il miglioramento continuo degli strumenti e il concetto di sistema della tecnologia drylin® esente da lubrificazione.
