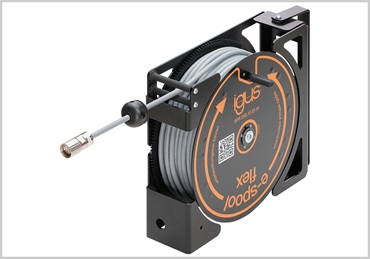

Kabelaufroller e-spool® flex

Ohne Schleifring, unterbrechungsfrei, flexibel einsetzbar

Ein Kabelaufroller dient dazu, Leitungen sicher, platzsparend und ohne Stolperfallen aufzuwickeln. Er sorgt für Ordnung im Kabelmanagement. Die e-spool flex ist die innovative igus Lösung ohne Schleifring. Dank seiner modularen Bauweise ist der Kabelaufroller e-spool flex ideal für alle Bereiche - an Industrierobotern, in der Autowerkstatt, auf Bühnen oder für die Trailer-Innenbeleuchtung. Die Leitung wird immer sicher durch eine Durchführung geleitet um zu garantieren, dass sie auch jederzeit ordentlich aufgewickelt wird.

Vorteile unseres Kabelaufrollers:

Kein Schleifring: Unterbrechungsfrei für Strom, Daten und Luft
Einfacher Austausch: Die verwendete Leitung kann einfach ausgetauscht werden
Platzsparend: Aufgerollte Kabel benötigen weiniger Lagerraum
Ordnung und Sauberkeit: Kabelsalat vermeiden
Längere Lebensdauer der Kabel: Kein Knicken oder Verknoten
Universell montierbar: Auf dem Boden, an der Decke oder an der Wand

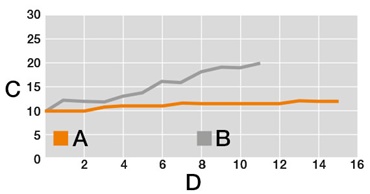

Konstante Zugbelastung auf der Leitung
Rastfunktion der Leitung

Jetzt Kabelaufroller kaufen

Das können Sie auf dieser Seite finden:

e-spool flex Variante

CAD-Modelle herunterladen

Dokumentationen und Montagenaleitungen

Aufbau des Kabelaufroller

In der Praixs realisiert

FAQ - Häufig gestellte Fragen

Ein Kabelaufroller sorgt dafür, dass Leitungen sicher, ordentlich und platzsparend aufgerollt werden. Er verhindert Kabelbrüche, Stolperfallen und ermöglicht ein lange Lebensdauer der Leitungen.

Die e-spool flex kann bis zu 10.000 Bewegungen realisiert werden.

Lichtwellenleiter und Hydraulikschläuche sind für den Einsatz in der e-spool flex ungeeignet.

Ja, Kabelaufroller e-spool flex ist so konstruiert, dass kundeneigene Leitungen problemlos eingelegt werden können.

Mögliche Anwendungsbereiche sind Panelauszug am Roboter, Leitungsrückzugssystem für Werkstatt- und Fertigungsbereiche, Leitungsrückzugssystem für empfindliche Messleitungen, Flurreinigungsmaschinen (Feuchtigkeit) oder für die Trailer-Innenbeleuchtung.

Ein automatischer Kabelaufroller nutzt eine Federmechanik zum Ab- und Aufrollen der Leitungen und ermöglicht gleichzeitig die störungsfreie Energie- oder Datenübertragung. Beim e-spool flex geschieht dies ganz ohne Schleifring.

Unterschiede zwischen Kabelaufroller und kabeltrommel

Merkmal	Kabelaufroller	Kabeltrommel
Einsatz	Stationär, Industrie, Roboter	Mobil, Handwerk, Garten, Haushalt
Signalübertragung	Ohne Schleifring, unterbrechungsfrei	Oft mit Schleifring, Unterbrechungsrisiko
Haltbarkeit	Hoch, wartungsfrei	Abhängig von Nutzung

e-spool flex Variante

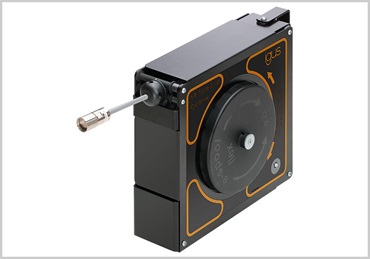

Mit Gehäuse

Kabelaufroller e-spool flex mit Handkurbel

Variante H: Manuelle Kabelaufroller mit Handkurbel

Leitungsdurchmesser: von 5 - 15 mm
Auszugslänge: ≤15 m

Zum Shop

Automatische Kabelaufroller mit Rückholfelder und Rastfunktion

Variante SP: Automatische Kabelaufroller mit Rückholfeder und Rastfunktion

Leitungsdurchmesser: von 5 - 15 mm
Auszugslänge: ≤15 m

Zum Shop

Automatische Kabelaufroller mit Rückholfelder, Rastfunktion und Einlaufbremse

Variante SB: Automatische Kabelaufroller mit Rückholfeder, Rastfunktion und Einlaufbremse

Leitungsdurchmesser: von 5 - 15 mm | Auszugslänge: ≤15 m

Zum Shop

Automatische Kabelaufroller e-spool flex mini mit Rückfelder und Rastfunktion

Variante SP: Automatische Kabelaufroller mini mit Rückholfeder und Rastfunktion

Leitungsdurchmesser: von 5 - 7 mm
Auszugslänge: ≤3 m

Zum Shop

Automatische Kabelaufroller e-spool flex mini mit Rückfelder und Rasthebel

Variante SPL: Automatische Kabelaufroller mini mit Feder und Rasthebel

Leitungsdurchmesser: von 5 - 7 mm
Auszugslänge: ≤3 m

Zum Shop

Ohne Gehäuse

Kabelaufroller ohne Gehäuse ist vorgesehen zur Integration in bestehende Strukturen und damit ohne eigenes Gehäuse auf den technologischen Kern reduziert, um Gewicht, Platz und nicht zuletzt Kosten zu sparen.

Zu e-spool flex ohne Gehäuse

CAD-Modelle herunterladen

Kabelaufroller e-spool flex schneller konstruieren mit 3D-CAD. Ohne Registrierung und völlig kostenfrei in unterschiedlichen Dateiformaten herunterladen.

Zu CAD-Modellen

Dokumentationen

Für die e-spool flex

In dieser Dokumentation erhalten Sie alle wichtigen Informationen über Kabelaufroller e-spool flex - von technischen Daten über Gefahrenhinweise bis hin zu Sicherheitshinweisen.

Jetzt herunterladen

Für die e-spool flex mini

In dieser Dokumentation erhalten Sie alle wichtigen Informationen über e-spool flex mini - von technischen Daten über Gefahrenhinweise bis hin zu Sicherheitshinweisen.

Jetzt herunterladen

Montageanleitung

Durch die bebilderten Montagehilfe, montieren Sie die Kabelaufroller e-spool flex und e-spool flex mini schnell und fachgerecht.

Hinweis: Bitte berücksichtigen Sie bei Ihrer Leitungsauswahl und e-spool flex Nutzung die VDE 0298 Teil 4 (Strombelastbarkeit und Umrechnungsfaktoren für aufgewickelte Leitungen)

Montageanleitung Kabelaufroller e-spool flex

Montageanleitung e-spool flex herunterladen (PDF)

Montageanleitung Kabelaufroller e-spool flex mit Handkurbel

Montageanleitung e-spool flex mit Handkurbel herunterladen (PDF)

Montageanleitung Kabelaufroller e-spool flex mini

Montageanleitung e-spool flex mini herunterladen (PDF)

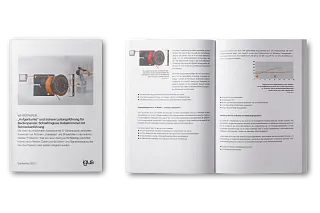

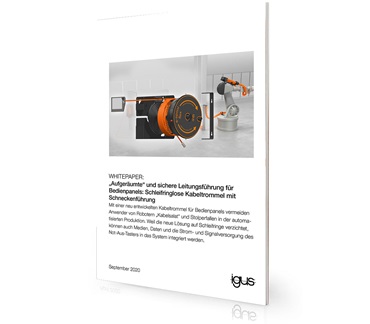

Whitepaper:

Schleifringloser Kabelaufroller mit Schneckenführung

Mit einem neu entwickelten Kabelaufroller für Bedienpanels vermeiden
Anwender von Robotern „Kabelsalat“ und Stolperfallen in der automatisierten Produktion. Weil die neue Lösung auf Schleifringe verzichtet, können auch Medien, Daten und die Strom- und Signalversorgung des Not-Aus-Tasters in das System integriert werden. Laden Sie das Whitepaper, um mehr darüber zu erfahren.

Jetzt Whitepaper herunterladen

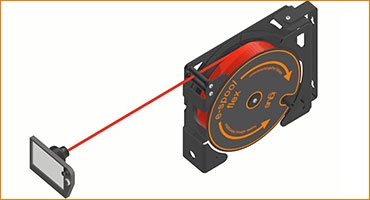

Aufbau des Kabelaufrollers e-spool flex

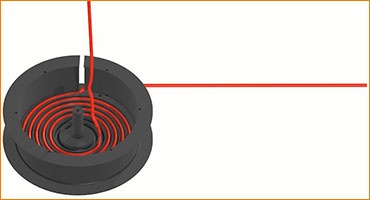

Schneckenförmig werden Leitungen oder Schläuche in den Kabelaufroller e-spool flex eingelegt

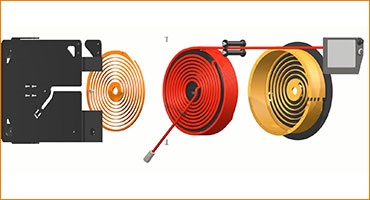

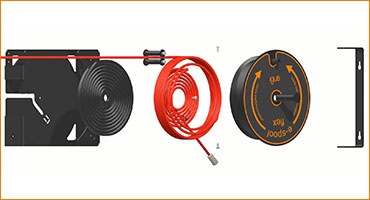

Im Detail von Innen (von links): Gehäuse, Schneckenführung, Leitungen/Schläuche, Wickelgehäuse

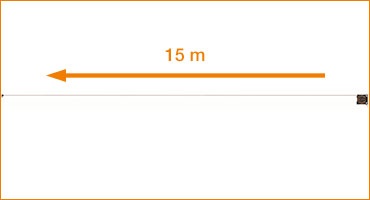

Kabel/Schläuche in der Schneckenführung eingelegt. Auszugslängen bis 15 m möglich

In der Praxis realisiert

Nachtclub-Decke in der Pariser Accor Arena

Den bronzene vector gewinnt das Unternehmen Mecaoctet für den Einsatz von Kabelaufroller e-spool flex in einer animierten Spiegeldecke in der ACCOR Arena in Paris. Für die Stromversorgung vertrauen die Experten auf schleifringlose Kabelaufroller e-spool flex von igus, die mit Hybridkabeln bestückt und mit den Schwerpunkten der Dreiecke verbunden sind. Dank der igus Lösung ließen sich laut Mecaoctet komplexe Spulen mit rotierenden Kollektoren vermeiden, die sehr teuer und unzuverlässig gewesen wären. Im Vergleich zu einem Schiebersystem mit Kabelschlaufen sei die igus Lösung zudem ästhetischer.
