System E6

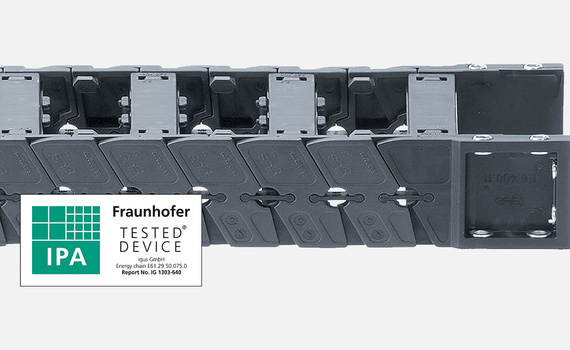

E6 Energiekette mit Fraunhofer IPA Tested Device Kennzeichnung.

Das System E6 bietet neben der langen Lebensdauer zahlreiche weitere Vorteile. So zeichnet sie sich durch einen extrem leisen, vibrationsarmen Lauf aus - damit passt sie gut zum ebenfalls vibrationsarmen Antriebskonzept des Linearmotors. Der so genannte Polygoneffekt, der beim Abrollen einer Energieführung auftreten kann, wird auf ein Minimum reduziert. Die extrem niedrige Geräuschentwicklung wird in einem Gutachten der TÜV Immissionsschutz und Energiesysteme GmbH bestätigt.

Typische Industriezweige und Anwendungen
Reinraum, Bühnen- und Theatertechnik, Druckmaschinen, Automatisierung, Werkzeugmaschinen, Messmaschinen, Halbleiterindustrie, Medizintechnik, Elektronikindustrie, Allgemeine Baumaschinen

E6.29

E6-Kettenglieder mit Maßangabe 29.

Innenhöhe hi: 29 mm
Innenbreiten Bi: 30 - 120 mm
Biegeradien R: 55 - 150 mm
Teilung: 22 mm

E6.35

E6 Energiekette mit Maßangabe 35 mm.

Innenhöhe hi: 35 mm
Innenbreiten Bi: 30 - 120 mm
Biegeradien R: 55 - 150 mm
Teilung: 25 mm

E6.40

E6-Kabelschleppkette mit 40 mm Höhe in Seitenansicht.

Innenhöhe hi: 40 mm
Innenbreiten Bi: 40 - 300 mm
Biegeradien R: 63 - 200 mm
Teilung: 27,8 mm

E6.52

E6-Energiekette mit Maßangabe 52.

Innenhöhe hi: 52 mm
Innenbreiten Bi: 40 - 300 mm
Biegeradien R: 75 - 250 mm
Teilung: 30 mm

E6.62

E6-Kabelschleppkette mit 62-mm-Maßangabe.

Innenhöhe hi: 62 mm
Innenbreiten Bi: 50 - 400 mm
Biegeradien R: 115 - 350 mm
Teilung: 50 mm

E6.80L

E6 Energiekette mit 80 mm Innenhöhe in gerader Ansicht.

Innenhöhe hi: 80 mm
Innenbreiten Bi: 50 - 600 mm
Biegeradien R: 150 - 450 mm
Teilung: 65 mm

E6.80 Energiekette mit Maßangabe 80.

E6.80

Innenhöhe hi: 80 mm
Innenbreiten Bi: 50 - 600 mm
Biegeradien R: 150 - 450 mm
Teilung: 65 mm

e-kette®, halbstegig

R6.29

e-kette R6 mit Energieführungskette und Maßangabe 29.

Innenhöhe hi: 28 mm
Innenbreiten Bi: 30 - 120 mm
Biegeradien R: 55 - 150 mm
Teilung: 22 mm

R6.40

R6-Energiekette mit 40 mm Höhe.

Innenhöhe hi: 40 mm
Innenbreiten Bi: 62 - 70 mm
Biegeradien R: 75 - 200 mm
Teilung: 27,8 mm

Energiekette der Serie R6 mit 52 mm Maßangabe.

R6.52

Innenhöhe hi: 52 mm
Innenbreiten Bi: 40 - 300 mm
Biegeradien R: 75 - 250 mm
Teilung: 30 mm

e-rohr R6.52

Auswahlhilfe e-ketten®

Über die Angabe konkreter Parameter und mit Hilfe einer Vergleichstabelle finden Sie schnell die richtige e-kette®.

Montageanleitung

Fügen und Trennen von Kettengliedern. Deckel fügen und entfernen beim e-rohr.

Montageanleitung

Anwendungsbeispiele

Anwendungen in verschiedensten Industriebereichen und im igus® - Testlabor.

Versuche

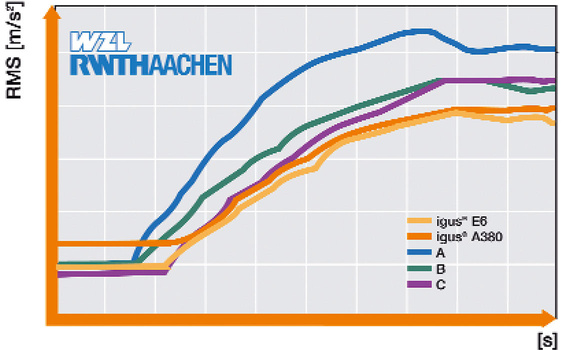

Diagramm zum RMS-Wert [m/s] über die Zeit [s] mit Kurvenvergleich für igus E6, igus A380 sowie A, B und C.

Laufruhe

Studie des Laboratoriums für Werkzeugmaschinen und Betriebslehre (WZL) der RWTH Aachen zu "Schwingungsuntersuchungen an Energieführungsketten". Ergebnis: die Energieführung "E6" aus dem Hause igus® SE & Co. KG, Köln, zeichnet sich durch die höchste Vibrationsarmut bzw. Laufruhe aus

TÜV-Zertifikat und TÜV Berlin Siegel für den Geräuschpegel eines igus e-chain Systems.

Geräuschpegel ≤ 37 dB(A)

eine Messung des TÜV Rheinland im Mai 2002 ergab einen Wert von ≤ 46 dB(A) bei 2 m/s und einer freitragenden Länge von 1,5 m mit der Serie E6.52.100.100.0, und das bei mindestens 10 dB(A) von Außengeräuschen verursachtem Schalldruckpegel. Eine Messung im igus Labor ergab einen Wert 37 dB(A), für Serie E6.29.080.075.0 bei v = 1,0 m/s freitragend.

In der Praxis realisiert

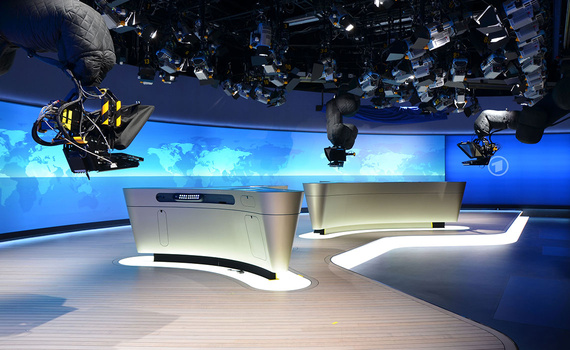

Im ARD Tagesschau-Studio werden Kameraflüge in sehr sanften Bewegungen von drei Kamerarobotern realisiert, die unter der Decke installiert sind. Damit hier die Energie- und Datenversorgung möglichst leise und sicher geführt wird, kommen besonders vibrationsarme Energiekettenserie E6 zum Einsatz.

Mehr erfahren
Fernsehstudio mit zwei Schreibtischen und Deckenkran für Kameras und Licht.

Im Einsatz bei Strohmann GmbH

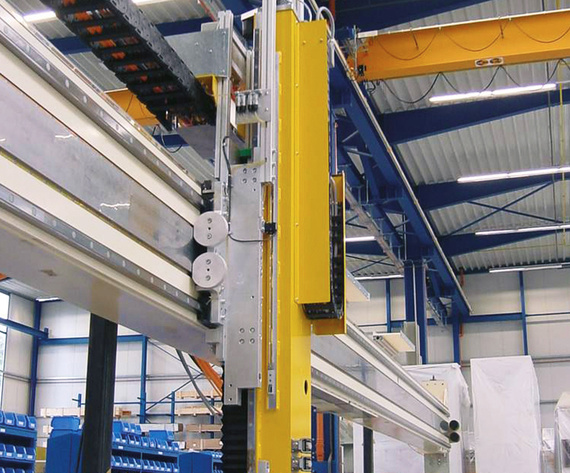

Die Energieketten der Serie E6 kommt in der High Speed-Blechzuführung bei Strohmann GmbH zum Einsatz. Das System weist eine lange Lebensdauer auch bei hohen dynamischen Belastungen auf.

Mehr erfahren
Industrieanlage mit gelbem Linearportal und Kabelkette in einer Produktionshalle.
