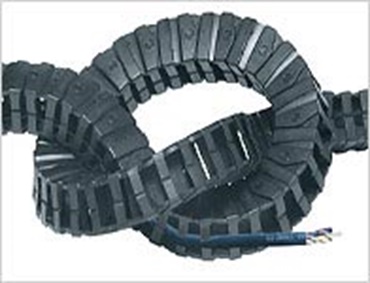

Catena portacavi easy triflex® per movimenti 2D e 3D

La serie triflex® è stata sviluppata appositamente per una sicura guida dei cavi in movimenti complessi si più assi. In queste applicazioni sono molto importanti sia la flessibilità d'impiego sia la stabilità della catena. Con easy triflex® installare cavi e tubi sarà un gioco da ragazzi. I cavi vengono infatti inseriti e tolti a pressione grazie alle linguette flessibili presenti su ogni maglia. La possibilità di combinare diversi raggi la rande inoltre indicata anche per movimenti complessi. Per esempio è possibile combinare maglie per movimenti su un asse con quelle per movimenti su 3 assi.
easy triflex® premiata con l'iF Design Award

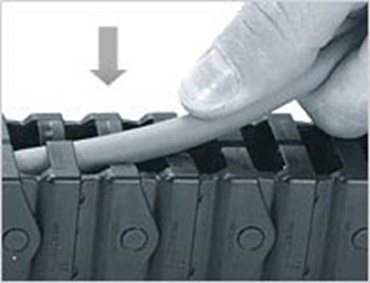

Facile e rapido inserimento dei condotti
Allungabile e accorciabile in ogni punto

Istruzioni di montaggio sistema guida cavo

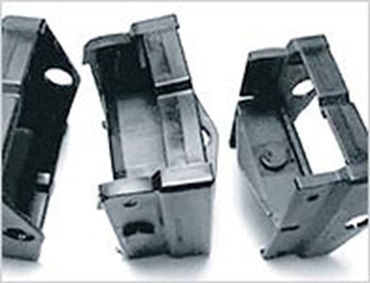

Assemblaggio e separazione della easy triflex®
Istruzioni di montaggio

Esempi applicativi sistema guida cavo

Alcuni esempi applicativi del sistema guida cavo nei più diversi settori industriali e non.
triflex®

Per movimenti su 1 o 2 assi

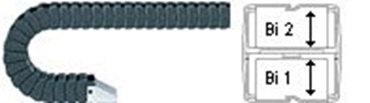

1 asse

in spedizione entro 48 ore E332.25

Altezza interna hi: 25 mm
Larghezza interna Bi: 25 mm
Raggi di curvatura R: 48 - 200 mm
Passo: 14.5 mm
Catena portacavi

in spedizione entro 48 ore E332.32

Altezza interna hi: 32 mm
Larghezza interna Bi: 32 mm
Raggi di curvatura R: 75 - 250 mm
Passo: 25 mm
Catena portacavi

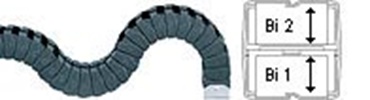

2 assi

in spedizione entro 48 ore E332.50

Altezza interna hi: 50 mm
Larghezza interna Bi: 50 mm
Raggi di curvatura R: 100 - 250 mm
Passo: 30 mm
Catena portacavi

in spedizione entro 48 ore E332.75

Altezza interna hi: 75 mm
Larghezza interna Bi: 75 mm
Raggi di curvatura R: 140 - 300 mm
Passo: 36 mm
Catena portacavi

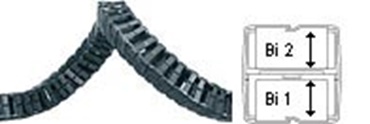

Per movimenti su 3 assi

Tre direzioni di movimento

in spedizione entro 48 ore E333.25

Altezza interna hi: 25 mm
Larghezza interna Bi: 25 mm
Raggi di curvatura R: 48 - 200 mm
Passo: 14.5 mm
Catena portacavi

in spedizione entro 48 ore E333.32

Altezza interna hi: 32 mm
Larghezza interna Bi: 32 mm
Raggi di curvatura R: 75 - 250 mm
Passo: 25 mm
Catena portacavi


in spedizione entro 48 ore E333.50

Altezza interna hi: 50 mm
Larghezza interna Bi: 50 mm
Raggi di curvatura R: 100 - 250 mm
Passo: 30 mm
Catena portacavi

in spedizione entro 48 ore E333.75

Altezza interna hi: 75 mm
Larghezza interna Bi: 75 mm
Raggi di curvatura R: 140 - 300 mm
Passo: 36 mm
Catena portacavi

Easy triflex® - Rapido inserimento dei cavi

Per movimenti su 2 e 3 assi

Specifica per applicazioni su robot

Rapido inserimento dei cavi grazie al principio easy chain®

Facile inserimento dei cavi da entrambi i lati

Resistente alla torsione

Possibilità di combinare diversi raggi di curvatura

Allungabile e accorciabile in ogni punto

Possibilità di attacchi KMA con pettine fissacavi

Alcuni esempi applicativi del sistema guida cavo

Macchine utensili

Robot

Centri di lavoro e automazioni industriali

Sistemi di trasporto

Industria della plastica

Costruzioni meccaniche

Industria automobilistica

Automazione in genere

Apparecchiature medicali

Automazione in genere

Industria del mobile

iF -Design Award per la easy triflex®




Classificazione UL94-V2




Possibilità di movimenti torsionali
