Lange Verfahrwege mit Energieführungssystemen

Lange Verfahrwege von 1.000 Meter und mehr

Seit 1995 hat igus® mehr als 30.000 gleitend lange Verfahrweg verkauft und erfolgreich im Einsatz. Lebensdauer können 10 Jahre und mehr betragen. Die Längen des Verfahrweges können 1000m und mehr erreichen. Dieses bewegen sich mit Geschwindigkeiten von bis zu 10m/s und mehr und können Füllgewichte von 50kg und mehr tragen. Das igus® Projekt Engineering Team hilft Ihnen bei dem Aufmaß, der Auslegung, dem Projekt-Management, der Installation und dem Inbetriebnahme Service vor Ort. Außerdem können mit dem Einsatz von igus® isense Sensoren und Überwachungsmodule (PPDS) Abrieb der Energieketten, Zug- und Schubkräfte und Beschleunigungen gemessen werden sowie ein Monitoring in Echtzeit ermöglicht werden. Die Energieketten, Leitungen und die Schläuche können bei langen Verfahrwegen durch Führungsrinnen und Einhausungen laufruhig und reibungsarm geführt werden. In den verschiedensten Industrien finden sie lange indoor-, sowie auch outdoor Verfahrwege wieder. Von der Werkzeugmaschine, über die Kläranlage und den Müllverbrennungsanlagen, bis hin zu den Kranen, Kraftwerken oder Minen.


Jetzt kostenlose Projektierung anfragen

Lange Wege Übersicht

Verfahrwege: 0 - 50 m

z.B. in Werkzeugmaschinen, Kläranlagen und Regalbediengeräten

e-kette® E2.1
Innenhöhen: 26 bis 48 mm

e-kette® E4.1
Innenhöhen: 21 bis 350 mm

Verfahrwege: 50 - 150 m

z.B. in Portalkatzen und Zugwaschanlagen

e-kette® P4.1:
Innenhöhen: 56 bis 80 mm

e-kette® E4/4R:
Innenhöhen: 32 bis 80 mm

e-kette® E4/4RHD:
Innenhöhen: 56 bis 80 mm

Verfahrwege: 150 - 500 m

z.B. in Müllverbrennung und Schiffentladern

e-kette® P4.1:
Innenhöhen: 56 bis 80 mm

e-kette® E4/4R:
Innenhöhen: 32 bis 80 mm

e-kette® E4/4RHD:
Innenhöhen: 56 bis 80 mm

Verfahrwege: 500 m und mehr

z.B. in Kraftwerken und Tagebauanlagen

e-kette® P4.1:
Innenhöhen: 56 bis 80 mm

e-kette® E4/4R:
Innenhöhen: 32 bis 80 mm

e-kette® E4/4RHD:
Innenhöhen: 56 bis 80 mm

Tusimice

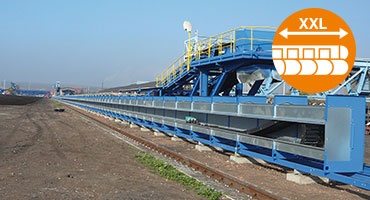

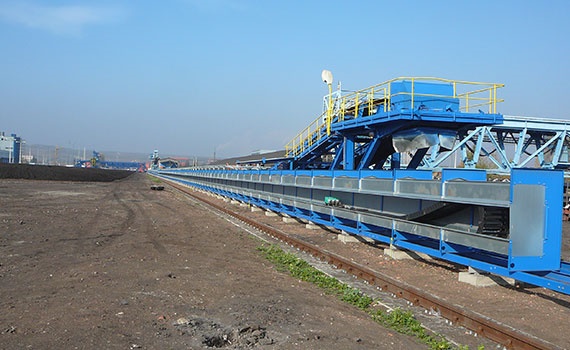

Tušimice: Die längste Kunststoff-Energiekette der Welt mit 615 m Verfahrweg von igus® seit 2007 ohne Ausfall im Betrieb.


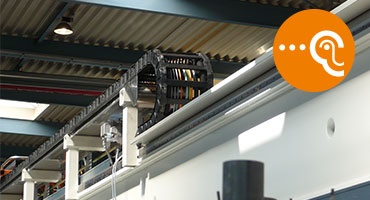

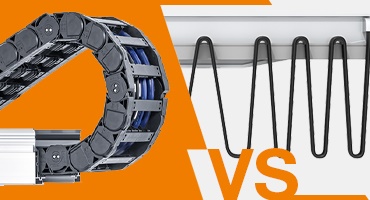

Bei langen Verfahrwegen zeigen e-ketten® große Stärken

  • Lange Verfahrwege von 1.000 Meter und mehr
  • Alle Medien, wie z.B. elektrische, hydraulische, pneumatische Energie, sowie digitale Signale - elektrisch oder mit Licht - und flüssige Medien können parallel zugeführt werden
  • Keine unnötige Schnittstellen
  • Füllgewicht bis 70 kg/m
  • Lebensdauern von 10 Jahren und mehr mit Energieketten und Leitungen

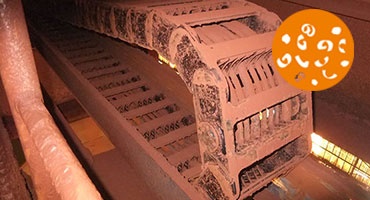

  • Robust in allen Anwendungen wie Wind, Witterung, Schmutz, Chemikalien und Schüttgut
  • Schnelles Montieren und Nachrüsten von Leitungen und Schläuchen

Technische Daten - lange Verfahrwege

Verfahrwegev maximala maximalFüllgewicht
> 1.000 m10 m/s50 m/s270 kg/m
  Abhängig von der Anwendung - mehr auf AnfrageAbhängig von der Anwendung - mehr auf Anfrage




"Lange Verfahrwege" Montagehandbuch herunterladen!


Worauf Sie bei der Montage einer gleitenden Anwendung achten sollten.
In diesem Montagehandbuch zeigen wir Ihnen, wie Sie selbst ein Energieführungssystem für lange Verfahwege richtig montieren und Lebensdauer optimieren können.

Jetzt herunterladen!

Geeignete Produkte für lange Verfahrwege

Energieketten für lange Verfahrwege

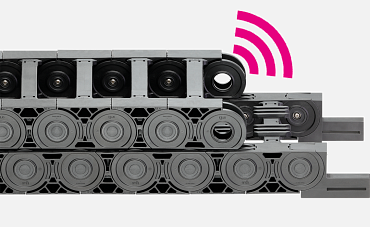

e-ketten® Serie P4.1

e-kette® P4.1

  • Lange Verfahrwege bis 800 m und mehr
  • Hohes Füllgewicht bis 30 kg/m
  • Geschwindigkeiten bis 10 m/s möglich
  • Höhere Lebensdauer durch wartungsfreie Tribopolymer-Gleitlager

e-ketten® Serie 4040RHD/5050RHD

e-ketten® Serie 4040RHD/5050RHD

  • Verfahrwege bis 1000 Meter und mehr
  • Kabellasten bis zu 50 kg/m
  • Geschwindigkeiten bis 6 m/s möglich
  • Unterschiedliche Rollentypen für optimale Anwendungsanpassung

e-ketten® Serie 4040R/5050R

e-ketten® Serie 4040R/5050R

  • Verfahrwege bis 600 m
  • Füllgewicht bis zu 13 kg/m
  • Geschwindigkeiten bis zu 3 m/s möglich
  • Sehr breite Gleitfläche, geringer Verschleiß

chainflex® Leitungen für lange Verfahrwege

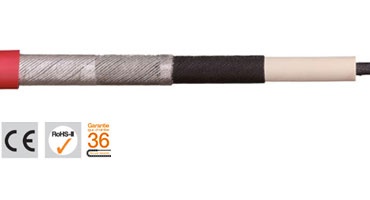

Motorleitung CFCRANE

Motorleitung CFCRANE

  • Für höchste Spannungen und Leistungen
  • Flammwidrig
  • UV-Beständigkeit: Hoch
  • Ölbeständigkeit: Ölbeständig (in Anlehnung an DIN EN 60811-2-1)

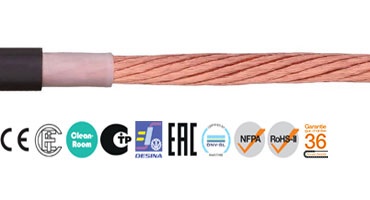

Motorleitung CF300.UL.D

Motorleitung CF300.UL.D

  • Für sehr hohe Beanspruchung
  • Gleitende Anwendungen von 400 m und mehr
  • In- und Outdooranwendungen, UV-beständig
  • UV-Beständigkeit: Hoch

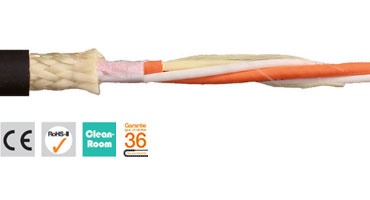

Lichtwellenleiter CFLG.LB

Lichtwellenleiter CFLG.LB

  • Für höchste Beanspruchung bei 5 x d
  • Außenmantel: TPE
  • gleitende Anwendungen (horizontal) von 400 m und mehr
  • UV-beständigkeit

Weitere Systeme für lange Verfahrwege

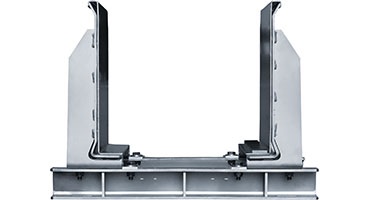

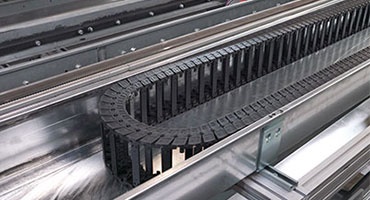

Stahl Führungsrinne

Stahl Führungsrinne

  • Umfangreiches Größenprogramm für fast alle e-ketten®
  • Sehr leichte und universelle Montage
  • Sehr stabile und robuste Stahl Führungsrinne für spezielle Einsatzgebiete in rauen Umgebungen

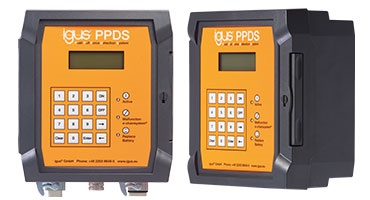

Zustandsüberwachung PPDS

Zustandsüberwachung PPDS

  • Sichere Abschaltung oder Alarm-Funktion bei Systemstörung
  • Die Anlage stoppt bei Kraftüberschreitung
  • Individuell programmierbar und Ereignisprotokollierung im Datenspeicher

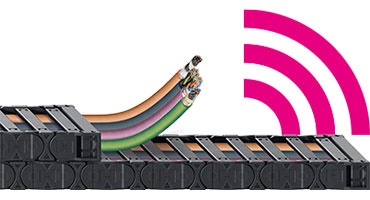

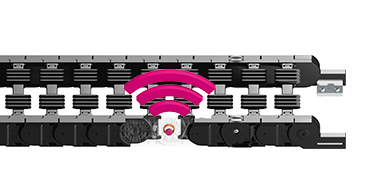

Vorausschauende Wartung

Vorausschauende Wartung (smart plastics)

  • Wartungskosten senken
  • Ungeplante Ausfallzeiten eliminieren
  • Verlängerung der Lebensdauer
  • Zeit sparen - Schnellere Ermittlung der Ursachen von Auffälligkeiten

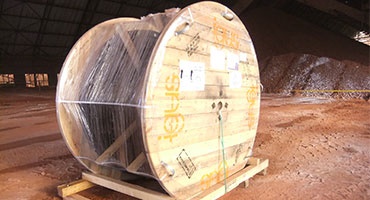

Konfektionierte Energiekettensysteme

Konfektionierte Energiekettensysteme

  • 95% weniger Konfektionierungszeit
  • Montagezeit reduzieren
  • Plug & Play Lösungen z.B. für die Schüttguttechnik

Anwendungsbeispiele unserer Kunden

Braunkohlebagger

Verfahrwege von 615 m und seit 2008 ohne Ausfall im Betrieb

Im Vergleich zu den vorher verbauten Festooning-Systemen können mit e-kettensystemen® der Serie 5050RHD nun die notwendigen Kabellängen reduziert, Bauraum eingespart und alle Medien wie Wasser und Energie sicher geführt werden. Die Serie 5050RHD kommt im großen Braunkohlbagger in Tschechien zum Einsatz.

Fördersystem in einer Mine

Langer Verfahrweg von 550 m unter extremen Bedingungen

e-kettensystem® Serie 5050HD und chainflex® Motorleitung CF35 wurden im Oktober 2008 an einem Fördersystem in einer Mine an der Nordküste vom Lake Superior in Minnesota installiert. Der Verfahrweg beträgt 550 m.

Förderanlagen

Energieführung unter widrigen Umgebungsbedingungen seit 2013

igus® Energieführungssysteme (Rollenkette Typ 5050RHD, chainflex® Leitungen und PPDS-System) kommen in Förderanlagen zum Einsatz.

Schiffentlader

Verfahrweg von 441 m und seit 2001 ohne Ausfall im Betrieb

Energieketten der Serie 5050R, chainflex® Leitugen CFCrane und Lichtwellenleiter kommen in Schiffentladern eines modernen Kohlekraftwerks in Malaysia zum Einsatz. Alle Energieketten sind komplett mit Edelstahl-Führungsrinnen versehen und trotzen Witterungseinflüssen.

Versuch "Kettenaufstieg" und "Windlast"

igus® testet im hauseigenen Labor anwendungsbezogen für eine langlebige Enerrgieführung.

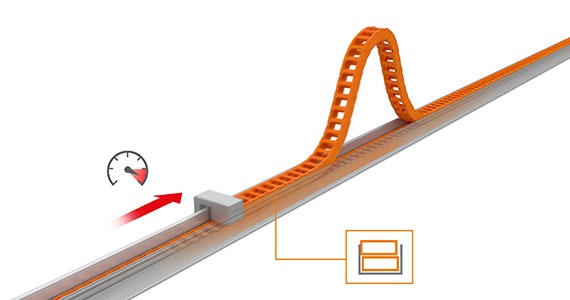

Kettenaufstieg bei langen Verfahrwegen

Kettenaufstieg bei langen Verfahrwegen

Getestet wurde der Kettenaufstieg der e-kette® Serie 5050R bei einem Verfahrweg von 200 m und einer Last von 7,5 kg/m.

Ergebnis: Die Energiekette der Serie 5050R steigt erst bei einer Schubkraft größer als
8.000 N auf.

igus® Lösung: Führungsrinnen mit Aufstiegsschutz halten die Energieführung sicher in der Rinne.

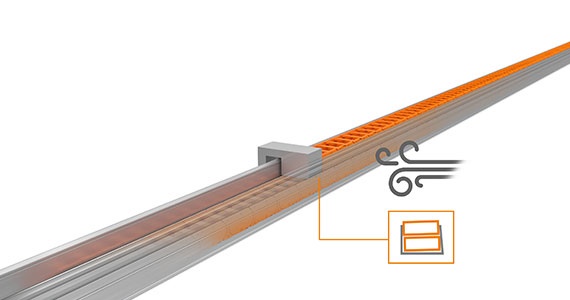

Windlast bei langen Verfahrwegen

Windlast bei langen Verfahrwegen

Fragestellung: Beeinträchtigt die Windgeschwindigkeit von 55mph die Fuktionalität der e-kette® Serie 4040CR?

Ergebnis: Bei der Windgeschwindigkeit von 55mph wurde nur die Führungsrinne elastisch gebogen.

igus® Lösung: Hochfeste "HD-Montagewinkel" vermeiden eine elastische Verformung der Führungsrinne unter Windlast

Weitere Informationen

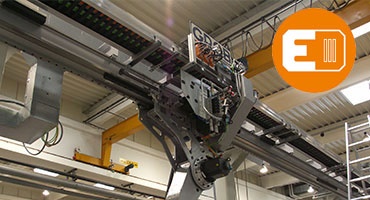

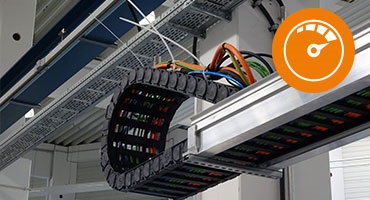

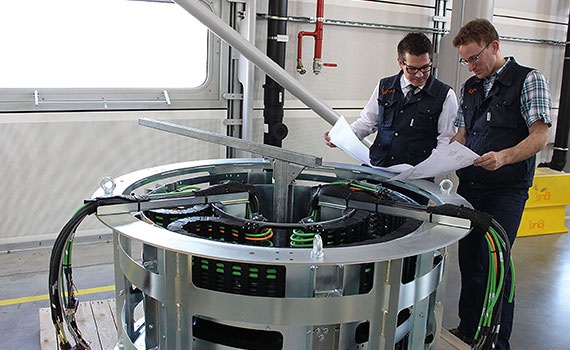

Engineering-Projekte & Sonderlösungen
