Dauerhaft geschützt: 3D-Energiekette für 6-Achs-Roboter in Automobilindustrie

Die Wandres GmbH micro-cleaning ist auf die Entwicklung und Produktion von bürst- und lufttechnischen Reinigungssystemen spezialisiert. Das Entfernen von Staub, Fasern und kleinsten Partikeln auf Oberflächen ist für viele Fertigungsprozesse Voraussetzung, um qualitativ hochwertige Produkte herzustellen, speziell in der Automobilindustrie. In diesem Umfeld bewährt sich eine 3D-Mikro-Reinigung vor der Endlackierung, ein spezielles Reinigungsverfahren von Wandres mit der sogenannten Roboter-Schwertbürste.
Im Wandres-Technikum werden mit einem Mehrachsroboter Dauertests gefahren, die die Reinigungsqualität und -ergebnisse der Spezialbürste bei den unterschiedlichsten Oberflächenstrukturen überprüft. Die Roboter-Schwertbürste eignet sich besonders zum Reinigen von komplexen Geometrien, die mit alternativen Verfahren nicht erreichbar sind. Die Verfahrgeschwindigkeit des Roboters beträgt ca. 300 bis 400 mm/s. Es ist sowohl Takt- als auch Durchlaufbetrieb möglich.
Grundlage des Reinigungsvorgangs ist das patentierte „Ingromat“-Verfahren des Unternehmens. Es handelt sich um ein spezielles Feuchtwischverfahren. Mit ihm werden häufig auftretende elektrostatische Aufladungen deutlich minimiert, und anhaftende Stäube und Partikel sicher entfernt.
Nachdem der 6-Achs-Roboter seit etwa zweieinhalb Jahren im Betrieb war, suchte man eine neue Lösung für die Leitungsführung. Ursprünglich waren alle Roboterleitungen mit werksseitig vorhandenen Schutzschläuchen vor mechanischen Beschädigungen geschützt worden. Allerdings sind diese permanent gerissen oder hatten sich durchgescheuert, mit dem Resultat, dass die gesamte Testanlage stillstand. Das Unternehmen suchte daher in erster Linie nach einer Lösung, die nicht nur sicher, sondern auch dauerhaft schützt.

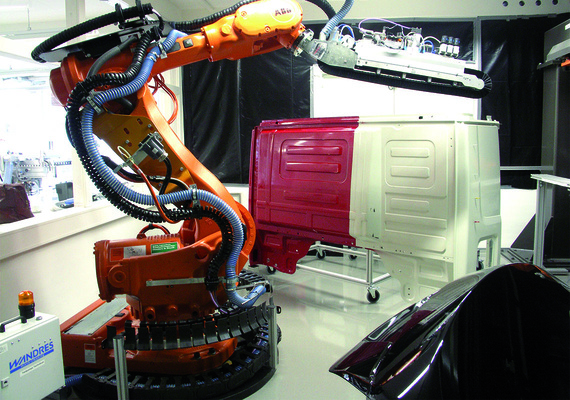

Schon seit über 20 Jahren arbeitet der Spezialist für Oberflächenreinigung mit unseren Produkten zur Leitungsführung. Diese sind in nahezu allen Reinigungsanlagen von Wandres im Einsatz. Auch hier wurden alle sechs Achsen des Reinigungsroboters mit 3-dimensional beweglichen Energieketten ausgerüstet.

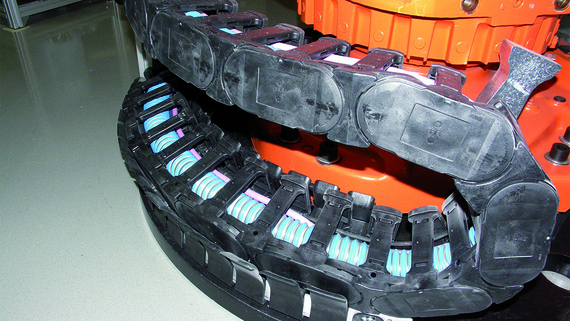

Bei der kreisförmigen Bewegung der Drehachse bewährt sich eine twisterchain. Die spiralförmige modulare Energiezuführung eignet sich für kreisförmige Bewegungen bis zu 540° und wird auf Wunsch komplett vormontiert. Schläuche und Leitungen werden sicher geführt, der Abrieb reduziert sich deutlich, die Laufruhe steigt. Auf den Achsen 2 bis 6 verringern die mehrdimensional beweglichen Energiezuführungen aus der triflex R-Familie Ausfallzeiten und bringen Stabilität und Sicherheit, vom großen Schweiß- bis hin zum kleinen Palettierroboter. Aufgrund des runden Designs gleitet die Kette über die Außenkontur des Roboters, verkantet nicht und hakt nicht ein.

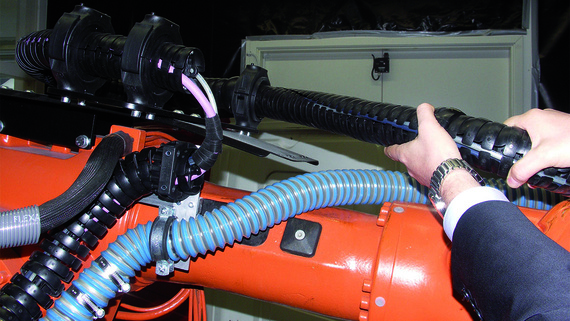

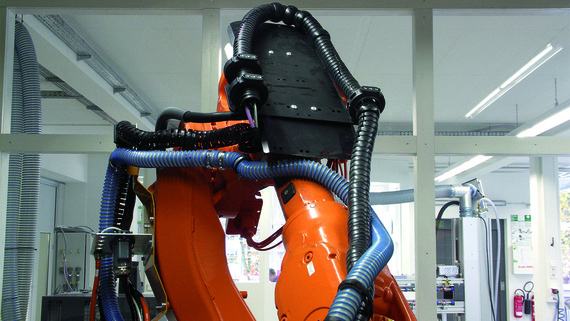

Die Achsen 2 und 3 des Roboters sind mit der Variante triflex R light ausgerüstet, einer funktionssicheren Lösung für weniger komplexe Bewegungen. Bei den Achsen 4 bis 6 hingegen kommt das kompakte triflex RS-Set zum Einsatz. Bei dem Universalmodul wird die Kette platzsparend parallel zum Roboterarm geführt. Anwendungen auf engstem Bauraum sind somit realisierbar. Federstäbe innerhalb der Kette erzeugen eine Vorspannung, um eine komplette oder teilweise Versteifung zu erreichen. Automatische Rückzugsmechanismen vermeiden eine Schlaufenbildung und Leitungsstress am Roboterkopf.
Das "Trailer-Prinzip“ ermöglicht die hohe Zugfestigkeit des Systems. Die einzelnen Elemente sind dabei wie bei einer Anhängerkupplung (Kugel-Pfanne-Prinzip) verbunden. Dies ermöglicht eine hohe Beweglichkeit in alle Richtungen. Hinzu kommt eine definierte Bewegungsfreiheit in allen Richtungen, was ebenfalls die Lebensdauer von Kette, Leitungen und Schläuchen erhöht.
