Der igus®-Baukasten für schnell drehende Anwendungen als "Standard-Produkt"

Engineering Service

Individuelle Dreh-Energieführung gesucht? Nutzen Sie unser Know-How für Ihre Lösung. Unsere Experten beraten Sie gerne.

Experten anfragen

Kostenlose Designtipps

Zehn wertvolle Tipps für die richtige Führungsrinne bei Kreismodulen, wenn Sie diese selbst konstruieren möchten.

Whitepaper anfordern

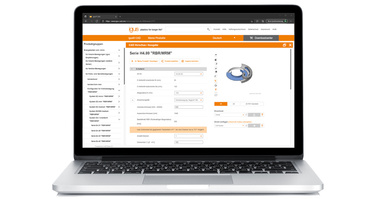

Online-Konfigurator

Konfigurator für Kreisbewegung im CAD Bereich, Energiekette einfach passend zur Anwendung konfigurieren.

Zum Konfigurator

Weniger Schnittstellen mit statischen Dreh-Modulen

Diese Dreh-Module bestehen aus einer statischen Führungsrinne. Der Festpunkt der e-kette® wird an der Führungsrinne befestigt und der Mitnehmer am drehenden Teil der Anlage. Es werden e-ketten® der Serie E4.1 für die Dreh-Module genutzt. Die statischen Dreh-Module eignen sich ideal für einfache Befestigung bei beengten Platzverhältnissen.

Maximaler Drehwinkel 400° (Systemabhängig)

Drehgeschwindigkeit bis zu 180°/s

Modulaufbau mit standardisierten Befestigungsvarianten

Integrierte Zugentlastung und Leitungsführung in der Führungsrinne

Typische Anwendungsbereiche:
Allgemeiner Maschinen- und Anlagenbau, Produktions- Anlagen/Material-Handling, Industrie-Roboter, Medizintechnik, Windkraftanlage, Fahrgeschäfte in Freizeitparks, Satelliten-Teleskope

Statische Dreh-Module

Preise und Verfügbarkeit

Hinweis: Preise ohne e-kette und ohne Leitungen

Art. Nr.	e-kette®	Gesamtlänge	Kettenglieder	Drehwinkel	Außen-Ø	Innen-Ø	Höhe	max. Ltg. Ø
		[mm]		[°]	[mm]	[mm]	[mm]	[mm]
IE14.1.400.80	B15i.038.038/080.0	751	21	400	400	150	55	7.5	1'132.06 CHF
IE14.1.600.100	E4.21.050.048/160.0	1016	31	360	600	300	100	9.5	1'509.81 CHF
IE14.1.800.150	E4.21.100.100/160.0	1138	35	300	800	300	150	18	2'055.11 CHF
IE14.1.900.170	E4.32.10.075/200.0	1434	23	300	900	400	170	15	2'305.98 CHF
IE14.1.1200.220	E4.32.15.150/200.0	1770	29	300	1200	400	220	28	3'395.44 CHF
IE14.1.1500.230	E4.42.15.125/400.0	2241	31	300	1500	800	230	25	4'209.43 CHF
IE14.1.1800.270	E4.42.20.200/400.0	2643	37	300	1800	800	270	38	5'912.24 CHF
