Dreh-Energieführungen
von igus®


Jetzt Designtipps herunterladen

Dreh-Energieführung - Der Baukasten für schnell drehende Anwendungen

Energieführen leicht gemacht

Schon seit einigen Jahren entwickelt igus® kundenspezifische Systeme für Kreisbewegungen mit Energieketten, sogenannte Dreh-Energieführungen. Hierdurch werden beispielsweise im Werkzeugmaschinenbau, in der Robotik und auch in Schaufelradbaggern drehende Baugruppen mit Energie, Daten und Flüssigkeiten versorgt.

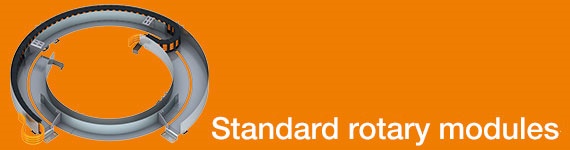

Die igus® Standard-Dreh-Module bestehen aus zwei kreisförmigen Führungselementen. Ein Teil der Führungsrinne wird am statischen Teil der Anlage befestigt und der andere Teil am drehenden Teil der Anlage. Der Festpunkt der e-kette® kann frei gewählt werden, da die Dreh-Module sowohl im inneren als auch im äußeren Teil gedreht werden können. Es werden meist
e-ketten® der Serie E4.1 und für "einfache" Anwendungen auch Energieketten der Serie E2.1 und E2/000 für die Dreh-Module genutzt.


Der Standard für Kreisbewegungen

  • Drehwinkel bis zu 540° (in einer Ebene)
  • Drehwinkel von 900° und mehr sind mit dem igus®
    Multi-Rotation-Module möglich
  • Maximaler Drehwinkel auf minimalem Bauraum
  • Drehgeschwindigkeit bis zu 360°/s

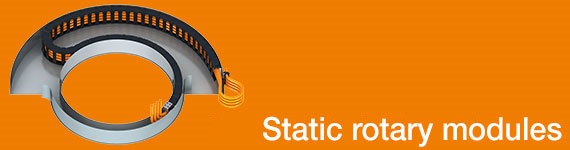

  • Leichter und kompakter als statische Führungsrinnen
  • Minimale Verschiebekräfte und maximale Lebensdauer
  • Modulaufbau mit standardisierten Befestigungsvarianten
  • Integrierte Zugentlastung und Leitungsführung direkt in der Führungsrinne
  • Dreh-Energieführung schnell und sicher über CAD-Konfigurator ermitteln

Was bedeutet "RBR"?

"RBR" heißt Rückwärtiger-Biege-Radius und bedeutet, daß sich die e-kette® in zwei Richtungen biegen kann. Ausführungen mit "RBR" können für viele igus® e-ketten® angefertigt werden. Der "RBR" muß nicht identisch mit dem normalen "BR" (Biegeradius) einer Energiekette sein. Auf diese Weise lassen sich die unterschiedlichsten Kreisbewegungen lösen. Drehwinkel bis 900° sind bisher realisiert worden.
Tipp:Lösen Sie Ihre aktuelle Konstruktion schnell, einfach und unkompliziert indem Sie Ihren speziellen Anwendungsfall bei Ihrem igus® Spezialisten für Dreh-Energieführungen einfach anfragen. Wir liefern Ihnen die korrekte Auslegung, das vereinfachte 3D-Modell und ein konkretes Angebot mit Preisen und Lieferzeiten.

Ihre Optionen bei igus® Führungsrinnen

Die e-ketten® gleiten je nach Anwendung auf Flächen aus Kunststoff, Edelstahl oder verzinktem Stahl und werden durch spezielle Leitbleche in eine definierten Kreisbewegung geführt.

Dreh-Energieführung mit Konsolen
Mit Konsolen

Beliebige Befestigung an Ihrer Struktur

Dreh-Energieführung mit Dach
Mit Dach

Wetter und UV-Schutz einfach integriert

Dreh-Energieführung mit integrierten Führung
Integrierte Führung

Definierte und verschleißarme Führung der e-kette® in Ihrer Anwendung

Dreh-Energieführung mit Rohr-Rinnen
Rohr-Rinne

Offene Struktur gegen groben Schmutz und zusätzlich geweichtsreduzierend

Platzsparend mit gegenläufigen e-ketten®
Platzsparend mit gegenläufigen e-ketten®

Symmetrische Aufteilung des Systems und der Befüllung

Dreh-Energieführung Projektierung

Ihre individuelle Dreh-Energieführung jetzt ganz einfach vom igus® Experten ausarbeiten lassen.

10 Tipps für eine langlebige Dreh-Energieführung

Dreh-Energieführung Designtipps

Zehn wertvolle Tipps für die richtige Führungsrinne bei Kreismodulen, wenn Sie diese selbst konstruieren möchten. Vermeiden Sie Fehler, welche die Lebensdauer Ihrer Anlage beeinträchtigen oder sogar zum Ausfall führen können.
Aus dem Inhalt:- Leitbleche korrekt einplanen
- Tipps zur Leitungsverlegung
- Maximalen Drehwinkel beschränken
- CAD-Daten für Rinnen und gesamte Module generieren

10 Tipps jetzt kostenlos herunterladen. Wir stehen Ihnen jederzeit auch persönlich mit Rat und Tat zur Seite.


Jetzt Designtipps herunterladen

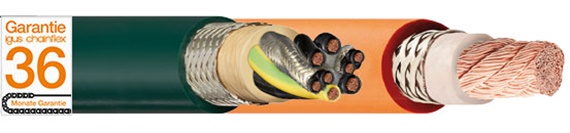

Ausfallsichere Leitungen für Drehführungssysteme

Größtes Sortiment mit 1.354 Leitungstypen für Daten-, Bus- und Hybridsysteme, Steuerung und Antrieb. Speziell entwickelt für den bewegten Einsatz in e-ketten®.

chainflex® Leitungen für Dreh-Energieführungen

  • Getestet und mit 36 Monaten Garantie
  • Zahlreiche Zulassungen, z.B.: UL, DNGVL, EAC, CTP, RoHS
  • Kostengünstig
  • Keine Mindestbestellmenge, keine Schnittkosten
  • Für jede Beanspruchung, auch Torsion
  • Lebensdauer einfach und online berechnen

Anwendungsbeispiele unserer Kunden

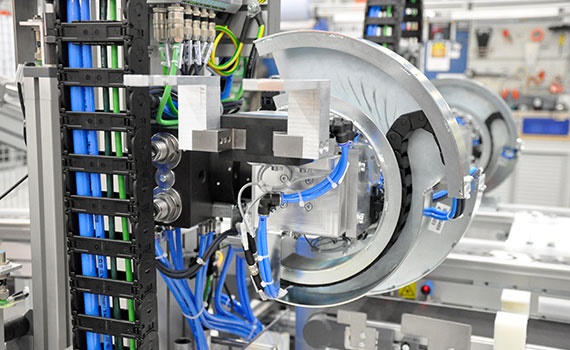

Energiekette für Greifereinheit

  • Drehwinkel 180°
  • Einbaulage: Vertikal und horizontal
  • e-kette®: 045.20.018/075.0
  • chainflex® Leitung: CF9

Minitec

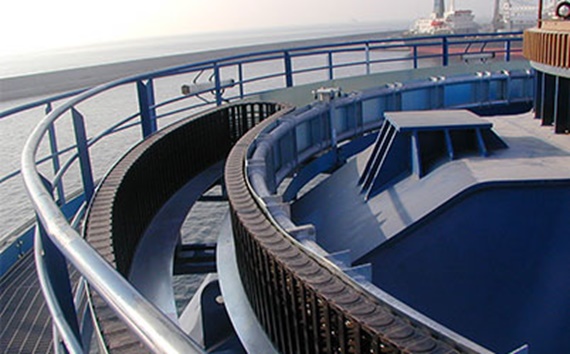

Dreh-Energieführung im Hafenkran

  • Drehwinkel: 470°
  • Geschwindigkeit: 1,82°/s
  • e-kette®: 4040C.40 / 40.300 / 3792.0
  • chainflex® Leitung: CF27, CF11, CF14, CF Koax, CFLG

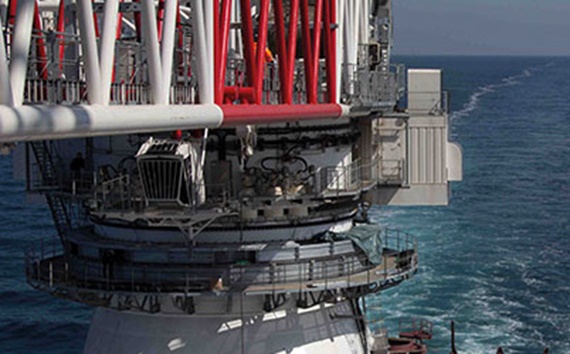

Leg Encircling Kran

  • Drehwinkel: 900°
  • e-kette®: E4.56.60.200/6000.0, E4.56.60.300.6000.0
  • chainflex® Leitung: CF300, CF34, CF10 CFPE, CFLG, CFBUS

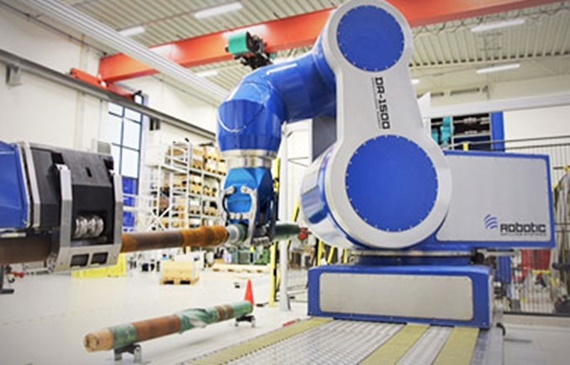

Roboter für Bohrplattform

Mehrere RBR-Systeme mit e-ketten® kommen in Gelenken des Roboters zum Einsatz.

Weitere Informationen

twisterchain
twisterchain
Für kreisförmige & spiralförmige Bewegungen

Energieketten für kreisförmige Bewegungen bis 540°. Schneller Kabelaustausch. Modulares Design - variable Breiten.

twisterband
twisterband
Drehbewegungen bis 7000°

twisterband: neue Größen Drehungen von 7.000° und mehr möglich. Kompakt, modular, kostengünstig.
