Sistema per catene portacavi snapchain

MODELLO FUORI PRODUZIONE

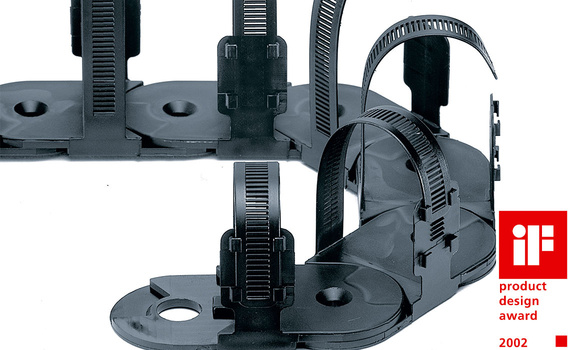

Sistema snapchain
  • Assemblaggio rapido di cavi in fasci
  • Regolabili e modificabili in qualsiasi momento
  • Adatto per brevi lunghezze, idealmente da 5 a 10 maglie di catena
  • Semplicità ed economicità
  • Versione TE apribile esternamente al raggio - Versione TZ apribile internamente al raggio
  • Design elegante
  • Disponibile anche con piegatura in due direzioni (RBR)
  • Disponibile in 2 dimensioni
Quando non utilizzare il sistema snapchain:
  • Per elevati carichi di riempimento
  • Quando si è in presenza di elevate cicliche

Versione TE | Serie TE14 | Fascette apribili esternamente al raggio
Versione TZ | Serie TZ14 | Fascette apribili internamente al raggio

Codice articolo Larghezza interna Larghezza esterna Altezza interna Altezza esterna raggio di curvatura
  Bi [mm] Ba [mm] hi [mm] ha [mm] R [mm]
in spedizione entro 48 ore TE14.50.028.0 25 25 18 18 28 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TE14.50.038.0 25 25 18 18 38 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TE14.50.048.0 25 25 18 18 48 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TE14.50.075.0 25 25 18 18 75 a richiesta Aggiungi al carrello
in spedizione entro 8 settimane TE14.50.100.0 25 25 18 18 100 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TE14.50.125.0 25 25 18 18 125 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TZ14.50.028.0 25 25 18 18 28 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TZ14.50.038.0 25 25 18 18 38 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TZ14.50.048.0 25 25 18 18 48 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TZ14.50.075.0 25 25 18 18 75 a richiesta Aggiungi al carrello
Tempi di consegna su richiesta TZ14.50.100.0 25 25 18 18 100 a richiesta Aggiungi al carrello
Tempi di consegna su richiesta TZ14.50.125.0 25 25 18 18 125 a richiesta Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
PDF PDF
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Versione TE | Serie TE26 | Fascette apribili esternamente al raggio
Versione TZ | Serie TZ26 | Fascette apribili internamente al raggio

Codice articolo Larghezza interna Larghezza esterna Altezza interna Altezza esterna raggio di curvatura
  Bi [mm] Ba [mm] hi [mm] ha [mm] R [mm]
in spedizione entro 48 ore TE26.120.063.0 50 50 47 47 63 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TE26.120.075.0 50 50 47 47 75 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TE26.120.100.0 50 50 47 47 100 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TE26.120.125.0 50 50 47 47 125 a richiesta Aggiungi al carrello
Tempi di consegna su richiesta TE26.120.150.0 50 50 47 47 150 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TE26.120.200.0 50 50 47 47 200 a richiesta Aggiungi al carrello
in spedizione entro 8 settimane TZ26.120.063.0 50 50 47 47 63 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TZ26.120.075.0 50 50 47 47 75 a richiesta Aggiungi al carrello
in spedizione entro 8 settimane TZ26.120.100.0 50 50 47 47 100 a richiesta Aggiungi al carrello
in spedizione entro 48 ore TZ26.120.125.0 50 50 47 47 125 a richiesta Aggiungi al carrello
Tempi di consegna su richiesta TZ26.120.150.0 50 50 47 47 150 a richiesta Aggiungi al carrello
Tempi di consegna su richiesta TZ26.120.200.0 50 50 47 47 200 a richiesta Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
PDF PDF
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog
Esempi di portacavi SnapChain Esempio di snapchain con cavi
in spedizione entro 48 ore
in spedizione entro 8 settimane
Tempi di consegna su richiesta
