Anbindungen, Schnellwechseleinheit & Zugentlastungen für triflex® R

Schwerlast-Anbindung

für Spannschelle Achse 6

  • Für Leitungen mit größeren Querschnitten
  • Bei schweren Hydraulikschläuchen
  • Doppel C-Profil zur Befestigung von CFX Schellen
  • CFX Schellen sind nicht im Lieferumfang enthalten
Schwerlast-Anbindung für Achse 6

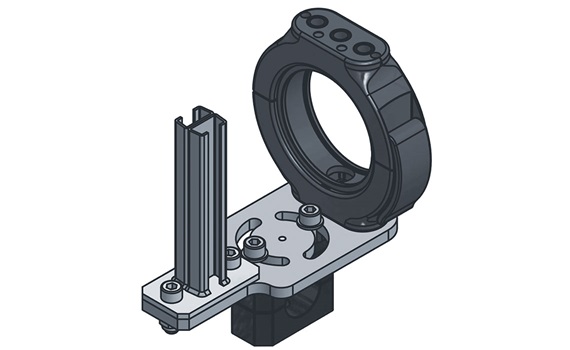

Schwerlastanbindung 3D Zeichnung

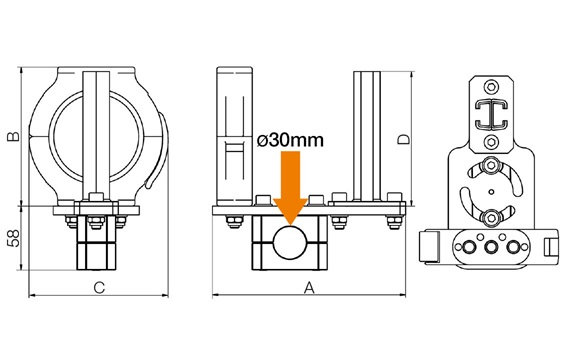

triflex R Schwerlastanbindung 3D Hinweis: Der Durchmesser der Anbindung an die Spannschelle ist standardmäßig 30mm. 32mm und 34mm auf Wunsch möglich.
Artikel Nr. Ø Spannschelle
in mm		 Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm]
in 3-4 Arbeitstagen versandfertig TR.60.20.30 30 175 126 126 122 276.61 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.65.20.30 30 175 126 126 122 277.00 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.65.200.20.30 30 175 126 126 122 286.40 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.70.20.30 30 175 126 126 122 277.21 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.85.20.30 30 175 153 155 149 291.01 CHF In den Warenkorb
Lieferzeit auf Anfrage TR.85.240.20.30 30 175 153 155 149 304.13 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.100.20.30 30 175 153 155 149 291.61 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.125.20.30 30 180 190 190 175 548.84 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

Schwerlast-Anbindung mit Radienabstützung

für Spannschelle Achse 6

  • Radienabstützung gibt zusätzliche Stabilität und Sicherheit
  • Für Leitungen mit größeren Querschnitten
  • Bei schweren Hydraulikschläuchen
  • Doppel C-Profil zur Befestigung von CFX Schellen
  • CFX Schellen sind nicht im Lieferumfang enthalten

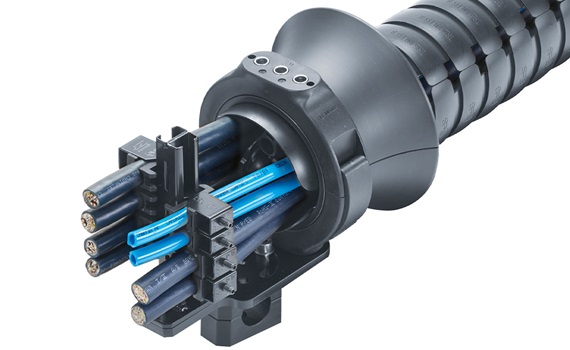

Schwerlast-Anbindung mit Radienabstützung

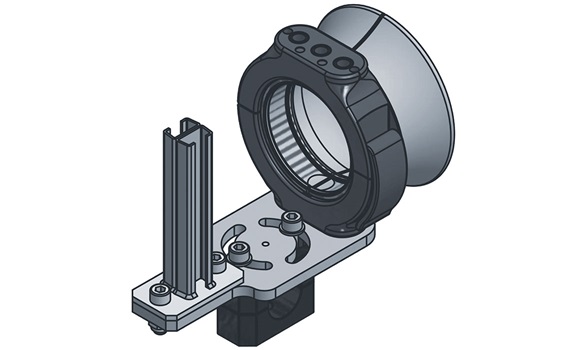

triflex R Schwerlastanbindung mit Radienabstützung 3D

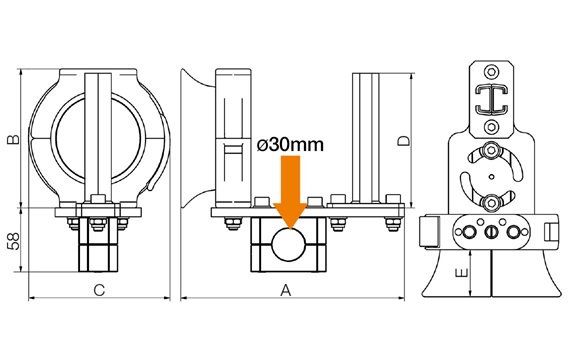

triflex R Schwerlastanbindung mit Radienabstützung technisch Hinweis: Der Durchmesser der Anbindung an die Spannschelle ist standardmäßig 30mm. 32mm und 34mm auf Wunsch möglich.
Artikel Nr. Ø Spannschelle
in mm		 Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm] Maß E [mm]
in 8 Wochen ab Werk (DE) versandfertig TR.60.23.30 30 209 126 130 122 38 443.75 CHF In den Warenkorb
Lieferzeit auf Anfrage TR.65.23.30 30 214 126 130 122 45 444.59 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.70.23.30 30 214 126 130 122 43 445.54 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.85.23.30 30 222 155 155 149 49 501.20 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.100.23.30 30 240 155 155 149 67 597.78 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.125.23.30 30 252 190 190 175 72 1’109.74 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

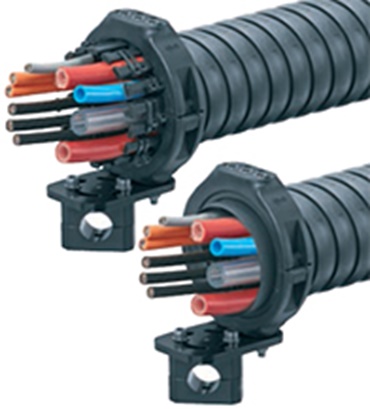

Kompakt-Anbindungen mit Zugentlastung

für Spannschelle Achse 6

  • Mit Zugentlastung für Leitungen und Schläuche
  • Sicheres und einfaches Fixieren der Leitungen mit Kabelbindern
  • Vielfältige Einstellmöglichkeiten
Kompaktanbindung mit Zugentlastung

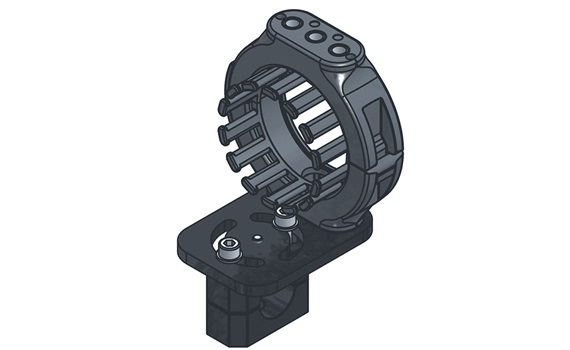

triflex R Kompaktanbindung mit Zugentlastung 3D

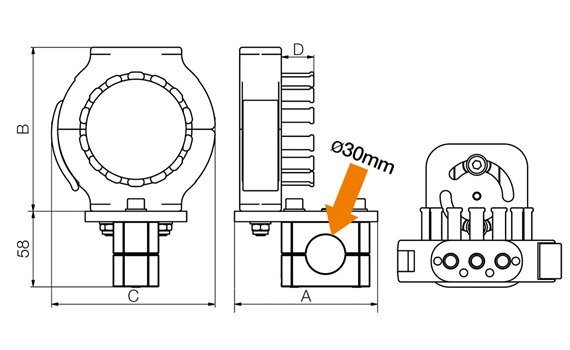

triflex R Kompaktanbindung mit Zugentlastung technisch Hinweis: Der Durchmesser der Anbindung an die Spannschelle ist standardmäßig 30mm. 32mm und 34mm auf Wunsch möglich.
Artikel Nr. Ø Spannschelle
in mm		 Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm]
in 8 Wochen ab Werk (DE) versandfertig TR.40.21.01.30 30 110 85 84.5 17.8 238.12 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.50.21.01.30 30 110 85 84.5 21 241.32 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.60.21.01.30 30 110 126 126 25 254.15 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.65.21.01.30 30 110 126 126 25 256.08 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.65.200.21.01.30 30 110 126 126 25 266.16 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.70.21.01.30 30 110 126 126 25 258.11 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.85.21.01.30 30 110 153 155 38 272.26 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.85.240.21.01.30 30 110 153 155 38 281.59 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.100.21.01.30 30 110 153 155 38 273.19 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Kompakt-Anbindungen ohne Zugentlastung

für Spannschelle Achse 6

  • Ohne Zugentlastung
  • Platzsparend
  • Stufenlose, vielfältige Einstellmöglichkeiten

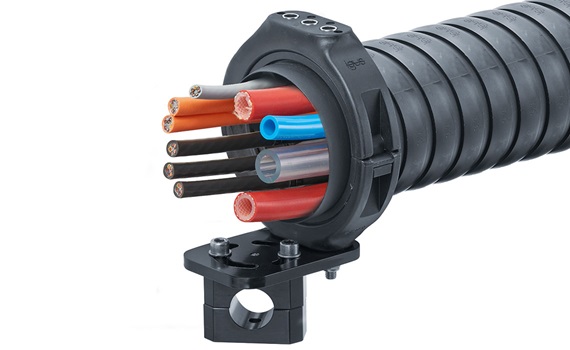

Kompaktanbindung ohne Zugentlastung

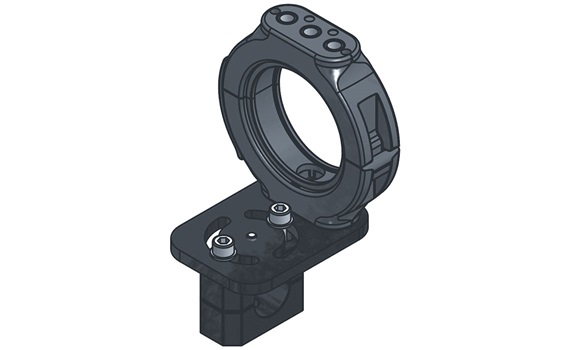

triflex R Kompaktanbindung ohne Zugentlastung 3D

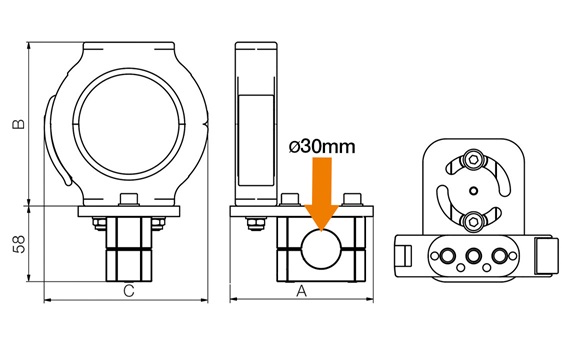

triflex R Kompaktanbindung ohne Zugentlastung technisch Hinweis: Der Durchmesser der Anbindung an die Spannschelle ist standardmäßig 30mm. 32mm und 34mm auf Wunsch möglich.
Artikel Nr. Ø Spannschelle
in mm		 Maß A [mm] Maß B [mm] Maß C [mm]
in 8 Wochen ab Werk (DE) versandfertig TR.40.21.02.30 30 110 85 84.5 237.56 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.50.21.02.30 30 110 85 84.5 241.04 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.60.21.02.30 30 110 126 126 253.29 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.65.21.02.30 30 110 126 126 255.12 CHF In den Warenkorb
Lieferzeit auf Anfrage TR.65.200.21.02.30 30 110 126 126 264.52 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.70.21.02.30 30 110 126 126 256.77 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.85.21.02.30 30 110 153 155 266.60 CHF In den Warenkorb
Lieferzeit auf Anfrage TR.85.240.21.02.30 30 110 153 155 276.40 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.100.21.02.30 30 110 153 155 267.72 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Schnellwechseleinheit

für Spannschelle Achse 6

  • Schneller Wechsel in Sekunden
  • Einmaliges Ausrichten
  • Beim Wechsel einer readychain® ist kein erneutes Ausrichten notwendig
  • Werkzeugloserwechsel der triflex® readychain® möglich
Schnellwechseleinheit triflex R

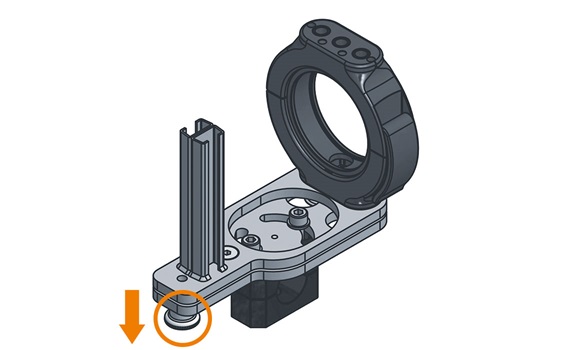

triflex R Schnellwechseleinheit

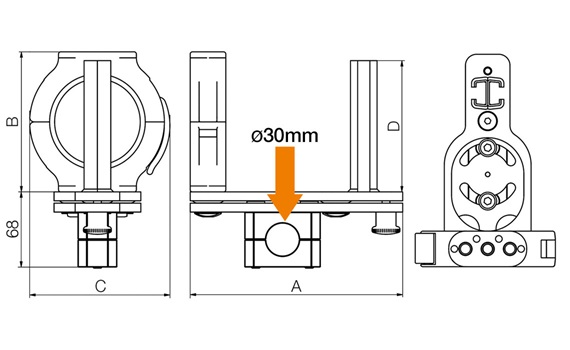

triflex R Schnellwechseleinheit technische Zeichnung Hinweis: Der Durchmesser der Anbindung an die Spannschelle ist standardmäßig 30mm. 32mm und 34mm auf Wunsch möglich.
Artikel Nr. Ø Spannschelle
in mm		 Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm]
Lieferzeit auf Anfrage TR.60.22.30 30 191 126 126 126 467.32 CHF In den Warenkorb
Lieferzeit auf Anfrage TR.65.22.30 30 191 126 126 126 467.71 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.65.200.22.30 30 191 126 126 126 522.26 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.70.22.30 30 191 126 126 126 467.93 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.85.22.30 30 191 153 155 153 489.73 CHF In den Warenkorb
Lieferzeit auf Anfrage TR.85.240.22.30 30 191 153 155 153 499.13 CHF In den Warenkorb
in 8 Wochen ab Werk (DE) versandfertig TR.100.22.30 30 191 153 155 153 490.33 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Funktion der Schnellwechseleinheit

  • Blitzschneller Wechsel des Schlauchpaketes
  • Arretierungsstift ziehen
  • Verbindung lösen
  • Vormontiertes neues Schlauchpaket montieren

Spannschelle für Achse 6

Zur Befestigung der verschiedenen Anbindungen

  • Ein Achsdurchmesser (Ø30mm) für alle Roboter
  • Einfach und schnell zu montieren
  • Sorgt für Abstand zwischen e-kette® und Roboter
  • Anbringungsmöglichkeit für Schwerlast-, Kompaktanbindung und Schnellwechseleinheit
Spannschelle für Achse 6

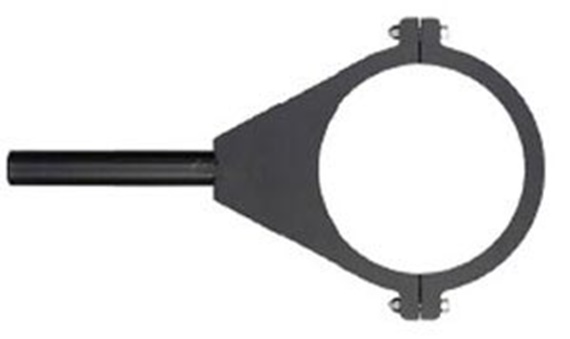

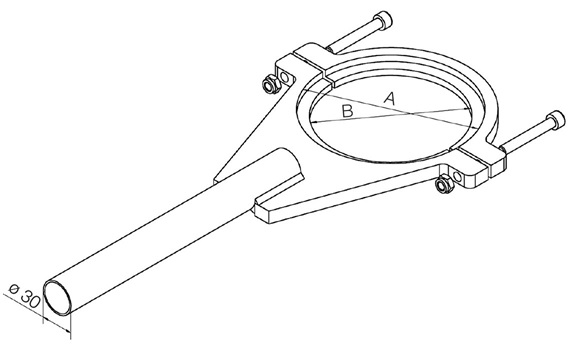

Spannschelle Achse 6 Zeichnung

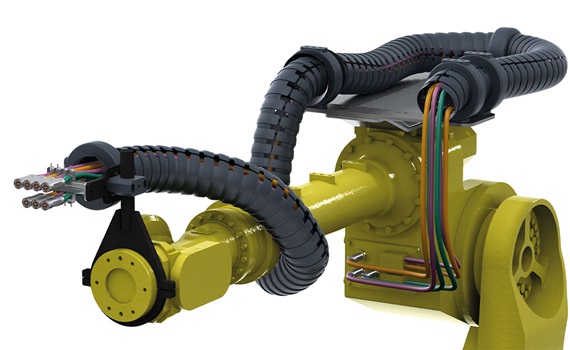

Spannschelle Achse 6 Animation
Artikel Nr. Robotertyp Maß A [mm] Maß B [mm] Gewicht [kg]
in 3-4 Arbeitstagen versandfertig TR.907.901 KUKA Quantec(-2), großer Flansch 205 190 2.5 396.13 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.907.667.140 KUKA Quantec, kleiner Flansch 140 140 2.2 299.23 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.907.857 345.86 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.907.667.220 343.92 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.907.992 Fanuc R-2000iA iB & iC 165 160 2.4 396.13 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.908.065 377.92 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.907.667.200 ABB IRB 6640 200 200 2.7 328.75 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.907.667.150 304.69 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.907.667.125 280.59 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.907.667.160 354.43 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.907.667.180 299.18 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.907.667.190 311.10 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.907.667.250 ABB IRB 7600 250 250 3.5 380.86 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.907.667.315 459.65 CHF In den Warenkorb
Lieferzeit auf Anfrage TR.908.115 695.39 CHF In den Warenkorb
in 8-12 Arbeitstagen versandfertig TR.908.347 793.98 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.909.387 316.82 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.910.544 145 125 369.13 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.912.328 KUKA Fortec 235 220 2.7 488.95 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.918.027 Universal Robot UR3(e) 63 63 0.195 164.02 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.918.012 Universal Robot UR5(e) 75 75 0.23 164.02 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.918.002 Universal Robot UR10(e) 90 90 0.253 164.02 CHF In den Warenkorb
in 3-4 Arbeitstagen versandfertig TR.907.667.142 Hyundai HX 165 142 142 2.25 299.23 CHF In den Warenkorb
Lieferzeit auf Anfrage TR.907.667.275 Fanuc M900iA 200P 275 275 3.4 1’057.51 CHF In den Warenkorb
TR.919.994 Auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Zugentlastungen (nur für TRC/TRE)

Große Querschnitte sicher fixieren mit igus®-Standard-Chainfix-Bügelschellen

  • Bei Verwendung von Leitungen mit grossem Querschnitt, z.B. Schweissapplikationen oder bei schweren Hydraulikschläuchen
  • Doppel C-Schiene für igus® CFX-Schellen
  • Robuste Zugentlastung bei "schweren" Anwendungen
  • igus® Chainfix Bügelschellen aus Edelstahl oder Stahl verwendbar
tre

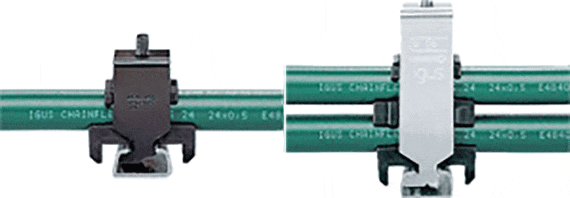

Chainfix Bügelschellen inkl. Gegenwannen

  • In 3 Varianten je Größe lieferbar
  • Multiaxial einstellbar, für optimale Positionierung
  • Passend auf alle Zusatzachsen:Ø 30mm, Ø 32mm, Ø 34mm
  • chainfix Bügelschellen gewärleisten eine sichere Aufnahme der Schub- und Zugkräfte auch bei größeren Leitungsdurchmessern
  • Beim Einsatz von massiven Schweißleitungen und starren Hydraulikschläuchen
  • Für den Einsatz mit Schwerlastanbindung TR.XX.20 / TR.XX.23 und Schnellwechseleinheit TR.XX.22
chainfix

Stahl:

Art.Nr. Ø B+2 H
Stahl [mm] [mm] [mm]
in 48 Stunden ab Werk (DE) versandfertig CFX12.1 06 - 12 16 54 5.81 CHF In den Warenkorb
in 48 Stunden ab Werk (DE) versandfertig CFX14.1 12 - 14 18 50 5.85 CHF In den Warenkorb
in 48 Stunden ab Werk (DE) versandfertig CFX16.1 14 - 16 20 52 7.21 CHF In den Warenkorb
in 48 Stunden ab Werk (DE) versandfertig CFX18.1 16 - 18 22 54 7.24 CHF In den Warenkorb
in 48 Stunden ab Werk (DE) versandfertig CFX20.1 18 - 20 24 56 7.29 CHF In den Warenkorb
in 48 Stunden ab Werk (DE) versandfertig CFX22.1 20 - 22 26 58 7.31 CHF In den Warenkorb
in 48 Stunden ab Werk (DE) versandfertig CFX26.1 22 - 26 30 67 7.32 CHF In den Warenkorb
in 48 Stunden ab Werk (DE) versandfertig CFX30.1 26 - 30 34 71 9.31 CHF In den Warenkorb
in 48 Stunden ab Werk (DE) versandfertig CFX34.1 30 - 34 38 75 9.33 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX38.1 34 - 38 42 79 9.37 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX42.1 38 - 42 46 83 9.40 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX46.1 42 - 46 51 115 13.34 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX50.1 46 - 50 55 121 14.46 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

Edelstahl (1.4301/AISI 304):

Art.Nr. Ø B+2 H
Edelstahl [mm] [mm] [mm]
in 48 Stunden ab Werk (DE) versandfertig CFX12.1.E 6 - 12 16 54 11.02 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX14.1.E 12 - 14 18 50 14.69 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX16.1.E 14 - 16 20 52 16.18 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX18.1.E 16 - 18 22 54 17.12 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX20.1.E 18 - 20 24 56 17.43 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX22.1.E 20 - 22 26 58 23.56 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX26.1.E 22 - 26 30 67 24.53 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX30.1.E 26 - 30 34 71 26.43 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX34.1.E 30 - 34 38 75 27.72 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX38.1.E 34 - 38 42 79 26.00 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX42.1.E 38 - 42 46 83 34.85 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX46.1.E 42 - 46 46 122 30.47 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig CFX50.1.E 46 - 50 46 125 31.62 CHF In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog
Zur Katalogseite Chainfix Bügelschellen
Lieferzeit auf Anfrage

Beratung

Gerne beantworte ich Ihre Fragen auch persönlich

Frédéric Hubler

+41 62 388 97 85
E-Mail schreiben

Lieferung und Beratung

Persönlich:

Montag bis Donnerstag von 8 - 17 Uhr.
Freitags von 8 - 16.30 Uhr.

Online:

Rund um die Uhr.

The terms "Apiro", "AutoChain", "CFRIP", "chainflex", "chainge", "chains for cranes", "ConProtect", "cradle-chain", "CTD", "drygear", "drylin", "dryspin", "dry-tech", "dryway", "easy chain", "e-chain", "e-chain systems", "e-ketten", "e-kettensysteme", "e-loop", "energy chain", "energy chain systems", "enjoyneering", "e-skin", "e-spool", "fixflex", "flizz", "i.Cee", "ibow", "igear", "iglidur", "igubal", "igumid", "igus", "igus improves what moves", "igus:bike", "igusGO", "igutex", "iguverse", "iguversum", "kineKIT", "kopla", "manus", "motion plastics", "motion polymers", "motionary", "plastics for longer life", "print2mold", "Rawbot", "RBTX", "RCYL", "readycable", "readychain", "ReBeL", "ReCyycle", "reguse", "robolink", "Rohbot", "savfe", "speedigus", "superwise", "take the dryway", "tribofilament", "tribotape", "triflex", "twisterchain", "when it moves, igus improves", "xirodur", "xiros" and "yes" are legally protected trademarks of the igus® GmbH/ Cologne in the Federal Republic of Germany and where applicable in some foreign countries. This is a non-exhaustive list of trademarks (e.g. pending trademark applications or registered trademarks) of igus GmbH or affiliated companies of igus in Germany, the European Union, the USA and/or other countries or jurisdictions.

igus® GmbH points out that it does not sell any products of the companies Allen Bradley, B&R, Baumüller, Beckhoff, Lahr, Control Techniques, Danaher Motion, ELAU, FAGOR, FANUC, Festo, Heidenhain, Jetter, Lenze, LinMot, LTi DRiVES, Mitsubishi, NUM,Parker, Bosch Rexroth, SEW, Siemens, Stöber and all other drive manufacturers mention on this website. The products offered by igus® are those of igus® GmbH
