triflex® - catene portacavi per movimenti su più assi

La serie triflex® è stata sviluppata appositamente per una sicura guida dei cavi in movimenti complessi su più assi. Nelle applicazioni di robotica industriale sono molto importanti sia la flessibilità d'impiego che la stabilità della catena revolving. La possibilità di combinare diversi raggi di curvatura la rende inoltre indicata per movimenti complessi. Per esempio è possibile combinare maglie per movimenti su un asse con quelle per movimenti su 3 assi, necessari nella robotica industriale.

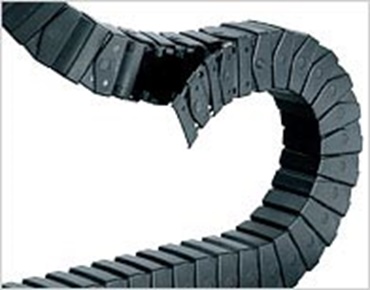

Possibilità di combinare maglie apribili e non apribili

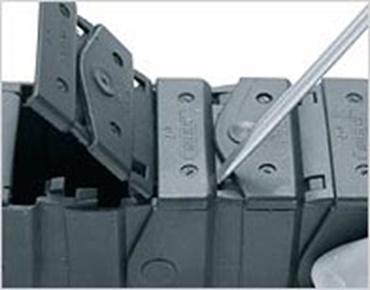

Separazione - inserire un cacciavite tra le maglie e separarle

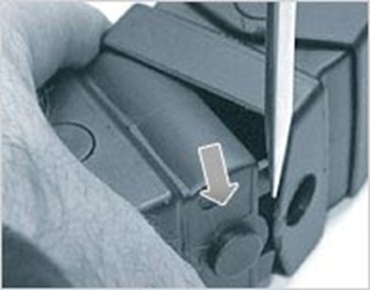

Versione apribile serie 352 e 353 - Infilare un cacciavite nelle apposite fessure e sollevare i coperchi

Istruzioni di montaggio sistema guida cavi

Assemblaggio, separazione e apertura del sistema guida cavi triflex®.
Istruzioni di montaggio

Esempi applicativi sistema guida cavi

Alcuni esempi applicativi del sistema guida cavi nei più diversi settori industriali e non: saldatura e verniciatura robotizzata, automazione industriale.
triflex®

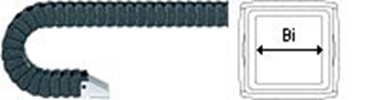

Uno o due assi, chiusa

1 asse

in spedizione entro 48 ore 332.16

Altezza interna hi: 16 mm
Larghezza interna Bi: 16 mm
Raggi di curvatura R: 38 - 100 mm
Passo: 13.3 mm
Catalogo

in spedizione entro 48 ore 332.32

Altezza interna hi: 32 mm
Larghezza interna Bi: 32 mm
Raggi di curvatura R: 75 - 250 mm
Passo: 25 mm
Catalogo
2 assi

in spedizione entro 48 ore 332.50

Altezza interna hi: 50 mm
Larghezza interna Bi: 50 mm
Raggi di curvatura R: 100 - 250 mm
Passo: 30 mm
Catalogo

in spedizione entro 48 ore 332.75

Altezza interna hi: 75 mm
Larghezza interna Bi: 75 mm
Raggi di curvatura R: 140 - 300 mm
Passo: 36 mm
Catalogo

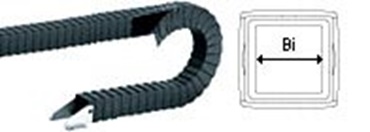

Uno o due assi, apribile

Apribile

in spedizione entro 48 ore 352.50

Altezza interna hi: 50 mm
Larghezza interna Bi: 50 mm
Raggi di curvatura R: 10 - 250 mm
Passo: 30 mm
Catalogo

Tre assi, chiusa

Tre direzioni di movimento

in spedizione entro 48 ore 333.16

Altezza interna hi: 16 mm
Larghezza interna Bi: 16 mm
Raggi di curvatura R: 38 - 100 mm
Passo: 13.3 mm
Catalogo

in spedizione entro 48 ore 333.32

Altezza interna hi: 32 mm
Larghezza interna Bi: 32 mm
Raggi di curvatura R: 75 - 250 mm
Passo: 25 mm
Catalogo


in spedizione entro 48 ore 333.50

Altezza interna hi: 50 mm
Larghezza interna Bi: 50 mm
Raggi di curvatura R: 100 - 250 mm
Passo: 30 mm
Catalogo

in spedizione entro 48 ore 333.75

Altezza interna hi: 75 mm
Larghezza interna Bi: 75 mm
Raggi di curvatura R: 140 - 300 mm
Passo: 36 mm
Catalogo

Tre assi, apribile

Apribile

in spedizione entro 48 ore 353.50

Altezza interna hi: 50 mm
Larghezza interna Bi: 50 mm
Raggi di curvatura R: 10 - 250 mm
Passo: 30 mm
Catalogo

Sistema triflex® - Per applicazioni 3D

Per movimenti su 2 e 3 assi

Per applicazioni in presenza di polvere e sporcizia

Elevate forze di trazione

Dove è richiesta una sezione quadrata

Catena completamente chiusa - ottima portacavi per protezione da sporco e trucioli

Possibilità di combinare diversi raggi di curvatura

Catena scomponibile in qualsiasi punto

Possibilità di attacchi flangiati o angolari in acciaio zincato

Serie 352 e 353 apribili

Possibilità di combinare maglie apribili e non apribili

Alcuni esempi applicativi del sistema guida cavi

Macchine utensili

Robot

Sistemi di trasporto

Industria della plastica

Costruzioni meccaniche

Industria automobilistica

Apparecchiature medicali

iF -Design Award per la triflex®




Possibilità di movimenti torsionali
