Elektrostatisch ableitende 3D-Schleppkette

Energieketten aus ableitfähigem ESD-Material sind für den Einsatz zur Vermeidung statischer Aufladungen im Bereich der Herstellungsprozesse von elektronischen Bauteilen oder Baugruppen. Bereits 1992 wurden von der igus SE & Co. KG, zusammen mit der PTB (Physikalisch-Technische-Bundesanstalt) in Braunschweig Messungen des elektrischen Oberflächen-Ableitwiderstandes für igus Energieketten mit dem Sonderwerkstoff igumid GC durchgeführt, ergänzt durch weitere Zertifizierungen 1998 und 1999 nach DIN 53482 sowie den Richtlinien zur statischen Elektrizität ZH1/200 des Hauptverbandes der gewerblichen Berufsgenossenschaften.

ESD-Optionen im Bereich triflex R

Ab Lager verfügbare Größen der ESD Ketten

Weitere Größen der triflex R e-kette in ESD Material auf Anfrage möglich

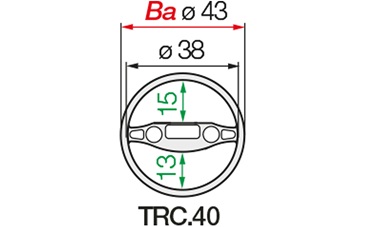

TRC.40 ESD

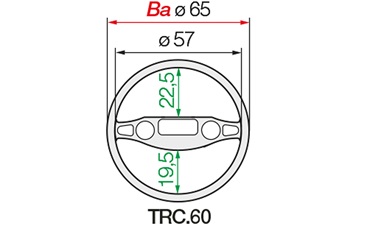

TRC.60 ESD

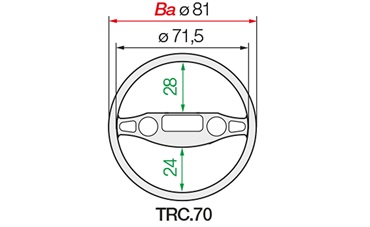

TRC.70 ESD
triflex R TRC ESD
Shop für triflex R ESD

Ihre Vorteile mit ESD-Produkten

  • ESD-Material getestet mit über 10 Mio. Zyklen für höchste Anforderungen
  • Austausch von einzelnen Kettengliedern möglich und es muss nicht das ganze System oder Schlauchpaket getauscht werden
  • Keine Wartezeit, da die Größen TRC.40, TRC.60 & TRC.70 ab Lager in ESD-Ausführung lieferbar
  • Seit Jahren im Einsatz in EX-Schutz-Bereichen bewährt

Mit Zugentlastung in 3 Größen in ESD Material ab Lager lieferbar

TR.40.01 Anschlusselement mit Zugentlastung

TR.40.01.ESD

TR.60 und TR.70.01.ESD

TR.60.01.ESD + TR.70.01.ESD

Montagemöglichkeiten der Anschlusselemente

Standard AE triflex R

1 = Anschlusselement mit Zugentlastung TR.XX.01
2 = Anschlusselement ohne Zugentlastung TR.XX.02
3 = Anschlusselement als Zwischenanbindung TR.XX.02
Zugentlastungen sind am Festpunkt und/oder am Mitnehmer möglich!
Standard: Durchgangsbohrung im ø F
Option: mit Gewindebuchsen, Stahl, M6/M8

Zertifiziert durch IPA Frauenhofer Institut

IPA certificate

Gerade im ESD Bereich muss man auf Nummer sicher gehen. Schäden an den Bauteilen, welche bereits in der Produktion entstehen, sind teilweise nicht ersichtlich oder führen erst zeitverzögert zu Ausfällen.

Für die maximale Sicherheit im sogenannten "kritischen Bereich" hat igus die triflex R TRE Kette in Verbindung mit Spannschelle und ESD Anschlusselement vom unabhängigen IPA Frauenhofer Institut, auf elektrostatische Ableitung, zertifizieren lassen.

Mit dieser Lösung gehen Sie in Ihrer Produktion kein Risiko ein und sichern sich durch das Zertifikat bei Ihren Kunden ab.

Beispiele für ESD Komplettlösungen am Roboter

Rückzugsystem (RS) komplett in ESD

Auf Anfrage bieten wir eine Energieführung für 6-Achs-Roboter mit ESD e-kette, Anschlusselemente, Rückzugsystem und Anbauteilen. Alle ESD-Produkte welche speziell für den Einsatz im elektrisch ableitenden Bereich produziert.

Anfrage für ESD Komplettset stellen
RS in ESD für 6 Achs Roboter

Federstabmodul komplett in ESD

Ebenfalls auf Anfrage bietet igus auch eine Federstab Variante in ESD als Gesamtpaket. Hier sind Bauteile wie Federstab, Universalmontagesatz, Anschlusselemente und Befestigungselemente entsprechend behandelt um anfallende Spannung elektrostatisch abzuleiten.

Anfrage für ESD Komplettset stellen
ESD fibre rod module

Das sollte man wissen...

ESD Prüfung

100% der produzierten ESD e-ketten® werden auf Ihre durchgehende Leitfähigkeit "von einem bis zum anderen Ende" überprüft

Leitfähigkeit von igus®-Produkten aus igumid ESD

Im Gegensatz zu temporär wirkenden aufgebrachten leitfähigen Oberflächenbeschichtungen oder flüchtigen inkorporierten Antistatika erlauben die verwendeten Additive eine langjährige, dauerhafte und wartungsfreie Leitfähigkeit. Zur Sicherstellung der Leitfähigkeit reicht es jedoch bei einer e-kette® nicht, wenn nur die einzelnen Komponenten Leitfähigkeit aufweisen, sondern die ganze e-kette® vom einen bis zum anderen Ende muss eine durchgehende Leitfähigkeit aufweisen. Alle ESD-Produkte sind diesbezüglich optimiert und die durchgehende Leitfähigkeit wird durch einen 100%-Test vor Auslieferung gemessen und dokumentiert.
Nur e-ketten®, die diesen Test bestanden haben, werden anschließend mit dem Prüfsiegel versehen und ausgeliefert. Bei der Farbe stellen die Triflex R Ketten eine Besonderheit da, denn diese sind nicht schiefergrau (≈RAL7015) sonder weiterhin schwarz, ähnlich ≈RAL9004. Dies macht leider die Unterscheidbarkeit mit Standardmaterialien etwas schwieriger. Über den Materialstempel ist dies jedoch klar definiert.
