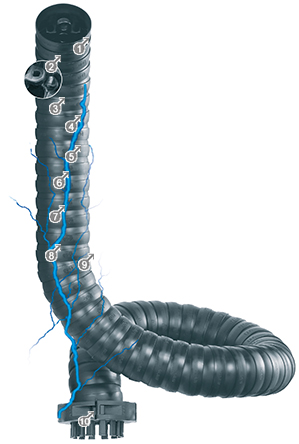

1. TRC - geschlossenes, späneabweisendes Design
2. Hohe Zugkraftaufnahme durch besonderes "Trailer Prinzip"
3. Mehrdimensional beweglich - Verdrehung von ca. ± 10° pro Kettenglied in der Längsachse möglich
4. Schlagfest, robut, abriebfest und schmutzabweisend
5. Einfache Montage und Demontage - ein Spritzgussteil
6. Hohe Stabilität - durch außenliegende Anschläge
7. Elektrisch leitfähig: ESD-Versionen
8. e-ketten® Farbe: (nach RAL, annährend) schwarz ≈ RAL9004
9. Kleine Biegeradien, kleine Teilung
10.
Einfachste Anbindung an Ihre Maschine/Roboter
Mein Ansprechpartner
igus® Schweiz GmbH
CH(DE)
triflex® R ESD - e-ketten®
speziell für Roboter-Anwendungen, geschlossene Bauform
triflex® R ESD Version Vermeidung statischer Aufladungen im Bereich der Herstellungsprozesse von elektronischen Bauteilen oder Baugruppen. Der Werkstoff igumid ESD vereint in seinen Eigenschaften die Anforderungen gemäß ESD Gesichtspunkten. igumid ESD übertrifft in manchen mechanischen Anforderungen sogar den Standardwerkstoff igumid GLW und wurde mit über 10 Millionen Zyklen im igus®-Technikum getestet.
Konstruktionseigenschaften der igus® triflex® R Serie TRC e-ketten®:
Ca. ±10° Torsion pro Kettenglied
Hohe Zugfestigkeit durch Kugelgelenk
Option mit Federstab zur teilweisen Richtungslenkung und Versteifung
Keine durchgehenden Tragelemente wie Stahlseil, Federelemente oder ähnliches nötig
Vielfälitiges Zubehörprogramm
Optionale Rückzugsysteme führen die 3D e-ketten® sicher platzsparend am Roboterarm und verhindern zuverlässig Schlaufenbildung
TRC - sicher, geschlossen, späneabweisend
Glatte, robuste Außenkontur gegen Verhaken
Hohe Torsionsfähigkeit
Einfach zu kürzen und zu verlängern
Typische Industriezweige und Anwendungen
Achse 3 bis 6 an Robotern
Mehrachsige Werkzeugmaschinen
Nass- und Kältezellen
Lackieranwendungen und ESD
Sand- und Staubbereich
Linearmotoren
Allgemeiner Maschinenbau etc.
triflex® R TRC.40 ESD Lieferprogramm
|
Art.-Nr.: |
| Bestellnummer | Innenbreite Bi |
Außenbreite Ba |
Radius R |
Innenhöhe Bi1 |
Innenhöhe Bi2 |
d1 | ||
|---|---|---|---|---|---|---|---|---|
 TRC.40.058.0.ESD |
38 | 43 | 58 | 15 | 13 | 13 | Auf Anfrage |  |
| Mehr zum gewünschten Artikel: | ||||||||
3D-CAD
Musterbestellung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
||||||||

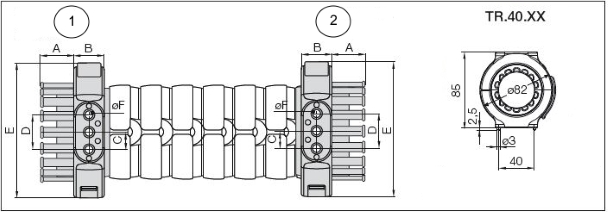

Anschlusselement für triflex® R TRC.40 ESD
(1) = Mitnehmer (2) = Festpunkt
|
Art.-Nr.: |
Lieferprogramm
| Bestellnummer | ||
|---|---|---|
| TR.40.01.ESD |
Auf Anfrage | |
 TR.40.02.ESD |
Auf Anfrage | |
| Mehr zum gewünschten Artikel: | ||
|
3D-CAD
Musterbestellung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
||
triflex® R TRC.60 ESD Lieferprogramm
|
Art.-Nr.: |
| Bestellnummer | Innenbreite Bi |
Außenbreite Ba |
Radius R |
Innenhöhe Bi1 |
Innenhöhe Bi2 |
d1 | ||
|---|---|---|---|---|---|---|---|---|
| TRC.60.087.0.ESD |
57 | 65 | 87 | 22.5 | 19.5 | 20.5 | Auf Anfrage | |
| Mehr zum gewünschten Artikel: | ||||||||
|
3D-CAD
Musterbestellung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
||||||||

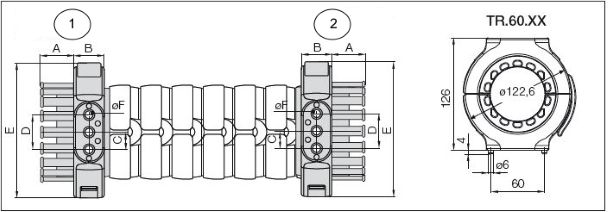

Anschlusselement für triflex® R TRC.60 ESD
(1) = Mitnehmer (2) = Festpunkt
|
Art.-Nr.: |
Lieferprogramm
| Bestellnummer | ||
|---|---|---|
| TR.60.01.ESD |
Auf Anfrage | |
| TR.60.02.ESD |
Auf Anfrage | |
| Mehr zum gewünschten Artikel: | ||
|
3D-CAD
Musterbestellung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
||

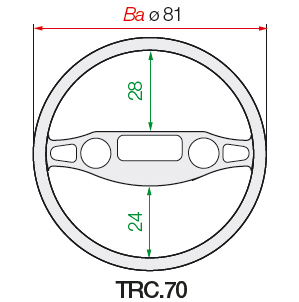

triflex® R TRC.70 ESD Lieferprogramm
|
Art.-Nr.: |
| Bestellnummer | Innenbreite Bi |
Außenbreite Ba |
Radius R |
Innenhöhe Bi1 |
Innenhöhe Bi2 |
d1 | ||
|---|---|---|---|---|---|---|---|---|
| TRC.70.110.0.ESD |
71.5 | 81 | 110 | 28 | 24 | 26 | Auf Anfrage | |
| Mehr zum gewünschten Artikel: | ||||||||
|
3D-CAD
Musterbestellung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
||||||||

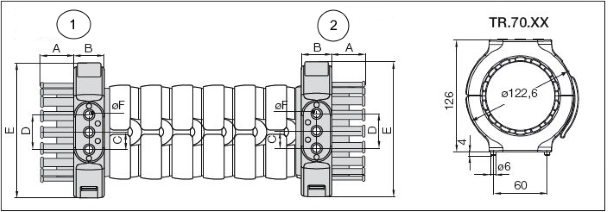

Anschlusselement für triflex® R TRC.70 ESD
(1) = Mitnehmer (2) = Festpunkt
Lieferprogramm
| Bestellnummer | ||
|---|---|---|
| TR.70.01.ESD |
Auf Anfrage | |
| TR.70.02.ESD |
Auf Anfrage | |
