twisterband
...7000°* drehen...
Grund- und Basisplatten werden standardmäßig mitgeliefert und sind Bestandteil des twisterband-Moduls!
twisterband: Kompakt, modular, kostengünstig
1. Basisplatte mit Zugentlastung
2. twisterband Segment
3. In 4 Größen lieferbar
4. Teilweise mit Innenaufteilung lieferbar
5. Begrenzter Längenausgleich möglich
6. Aufklappbar mit Filmscharnier oder zu öffnen mit "Easy"-Design
7. Grundplatte mit Zugentlastung
Drehbewegungen auf kleinstem Raum - 20 mal um die eigene Achse Mit dem sehr kompakten igus®-twisterband können kostengünstig und verschleiß-/wartungsarm Drehbewegungen auf engstem Raum realisiert und dabei Energie, Daten und Medien sicher geführt werden.
5 Größen lieferbar
7.000°* und mehr Drehbewegung horizontal und bis zu 3.000° in vertikaler Einbaulage
Drehgeschwindigkeiten bis 360°/s denkbar
Kompakt, modular und leicht
Bänder können beliebig gekürzt werden
Kleinste Einbauräume, sehr schlank um Drehachse bauend
In verschiedenen Einbaulagen einsetzbar (horizontal, vertikal, kopfüber)
Kostengünstig
Leicht befüllbar
Ideal in Kombination mit igus® chainflex®-Leitungen für Drehbewegungen in stark beschränkten Einbauräumen
Branchen:
Kabeltrommeln, Werkzeugmaschinen
Roboter (Roboterarme,
1./6. Achse, Scara-Roboter),
Freizeitfahrgeschäfte,
Medizinische Apparate, Radar und
Teleskopanlagen, Luftfahrt, Prüf-, Mess-
Handling-, Hebe- und Montagevorrichtungen
, Windkraftanlagen (Flügelverstellung). Überall
dort, wo Drehdurchführungen benötigt werden.
Filmscharnier: Einfacher Zugang und schnelles Befüllen mit Leitungen und Schläuchen (TB20.44.18, TB30)
Maximale Drehwinkel als Faustregel gilt: je 180° Band = 360° mehr Drehung
Bei Drehwinkeln ab 1500° rotierend und horizontal ist eine Achse zentral zu verbauen
igus® twisterband: Kleinste Einbauräume, sehr schlank um Drehachse bauend

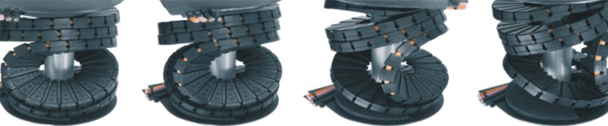

Kompakt, modular und kostengünstig - Horizontal: 7.000° und mehr möglich, vertikal bis zu 3000° Drehbewegung auf kleinstem Raum
In verschiedenen Einbaulagen einsetzbar: hier horizontal 7000°* und mehr Drehbewegung auf kleinstem Raum. Begrenzter Längenausgleich möglich
Drehbewegungen bis gesamt 7000° (Installationsposition, vertikal: bis zu 3.000°, horizontal: 7.000° und mehr möglich)
Auf engstem Raum realisierbar
Drehgeschwindigkeiten bis 180°/s denkbar
5 Größen lieferbar
Teilweise mit Innenaufteilung lieferbar (von der Serie abhängig)
Sehr einfach zu befüllen mit aufklappbarem Filmscharnier oder durch "Easy"- Prinzip (von der Serie abhängig)
Begrenzter Längenausgleich möglich
Für höhere Füllgewichte System twisterchain
Für 3D-Bewegungen triflex® R
RBR-Versionen für noch höhere Füllgewichte
Wenn ein schmier- und wartungsfreies Rundtischlager für "endlos" Drehbewegungen erforderlich ist
iglidur® Rundtischlager
Wenn Sie geschirmte Leitungen benötigen. Bitte sprechen sie uns an.
|
Art.-Nr.: |
|
| Rotationswinkel [°]: | |
| Art. Nr. | Innenbreite | Innenhöhe | X1 innerer Maschinenbauraum |
X2 äußerer Maschinenbauraum |
R min. |
R max. |
d1 max. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
 TB12.23.9.3.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 217.07 EUR |  |
| TB12.23.9.4.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 244.83 EUR | |
| TB12.23.9.5.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 272.58 EUR | |
| TB12.23.9.6.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 300.34 EUR | |
| TB12.23.9.7.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 328.09 EUR | |
| TB12.23.9.8.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 355.84 EUR | |
| TB12.23.9.9.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 383.57 EUR | |
| TB12.23.9.10.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 411.33 EUR | |
| TB12.23.9.11.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 439.08 EUR | |
| TB12.23.9.12.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 466.84 EUR | |
| TB12.23.9.13.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 494.59 EUR | |
| TB12.23.9.14.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 522.34 EUR | |
| TB12.23.9.15.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 550.10 EUR | |
| TB12.23.9.16.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 577.85 EUR | |
| TB12.23.9.17.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 605.61 EUR | |
| TB12.23.9.18.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 633.36 EUR | |
| TB12.23.9.19.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 661.09 EUR | |
| TB12.23.9.20.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 688.84 EUR | |
| TB12.23.9.21.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 716.60 EUR | |
| TB12.23.9.22.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 744.35 EUR | |
| Mehr zum gewünschten Artikel: | |||||||||
3D-CAD
Musterbestellung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
|||||||||
|
Art.-Nr.: |
|
| Rotationswinkel [°]: | |
| Art. Nr. | Innenbreite | Innenhöhe | X1 innerer Maschinenbauraum |
X2 äußerer Maschinenbauraum |
R min. |
R max. |
d1 max. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.12.3.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 265.19 EUR | |
| TB20.44.12.4.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 293.94 EUR | |
| TB20.44.12.5.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 322.70 EUR | |
| TB20.44.12.6.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 351.44 EUR | |
| TB20.44.12.7.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 380.18 EUR | |
| TB20.44.12.8.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 408.95 EUR | |
| TB20.44.12.9.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 437.69 EUR | |
| TB20.44.12.10.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 466.46 EUR | |
| TB20.44.12.11.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 495.20 EUR | |
| TB20.44.12.12.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 523.96 EUR | |
| TB20.44.12.13.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 552.70 EUR | |
| TB20.44.12.14.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 581.44 EUR | |
| TB20.44.12.15.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 610.21 EUR | |
| TB20.44.12.16.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 638.95 EUR | |
| TB20.44.12.17.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 667.72 EUR | |
| TB20.44.12.18.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 696.46 EUR | |
| TB20.44.12.19.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 725.22 EUR | |
| TB20.44.12.20.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 753.97 EUR | |
| TB20.44.12.21.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 782.71 EUR | |
| TB20.44.12.22.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 811.47 EUR | |
| TB20.44.12.23.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 840.21 EUR | |
| Mehr zum gewünschten Artikel: | |||||||||
|
3D-CAD
Musterbestellung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
|||||||||
|
Art.-Nr.: |
|
| Rotationswinkel [°]: | |
| Art. Nr. | Innenbreite | Innenhöhe | X1 innerer Maschinenbauraum |
X2 äußerer Maschinenbauraum |
R min. |
R max. |
d1 max. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.18.3.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 276.71 EUR | |
| TB20.44.18.4.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 306.71 EUR | |
| TB20.44.18.5.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 336.72 EUR | |
| TB20.44.18.6.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 366.72 EUR | |
| TB20.44.18.7.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 396.73 EUR | |
| TB20.44.18.8.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 426.74 EUR | |
| TB20.44.18.9.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 456.72 EUR | |
| TB20.44.18.10.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 486.72 EUR | |
| TB20.44.18.11.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 516.73 EUR | |
| TB20.44.18.12.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 546.73 EUR | |
| TB20.44.18.13.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 576.74 EUR | |
| TB20.44.18.14.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 606.74 EUR | |
| TB20.44.18.15.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 636.73 EUR | |
| TB20.44.18.16.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 666.73 EUR | |
| TB20.44.18.17.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 696.74 EUR | |
| TB20.44.18.18.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 726.74 EUR | |
| TB20.44.18.19.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 756.75 EUR | |
| TB20.44.18.20.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 786.75 EUR | |
| TB20.44.18.21.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 816.76 EUR | |
| TB20.44.18.22.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 846.74 EUR | |
| TB20.44.18.23.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 876.75 EUR | |
| Mehr zum gewünschten Artikel: | |||||||||
|
3D-CAD
Musterbestellung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
|||||||||
|
Art.-Nr.: |
|
| Rotationswinkel [°]: | |
| Art. Nr. | Innenbreite | Innenhöhe | X1 innerer Maschinenbauraum |
X2 äußerer Maschinenbauraum |
R min. |
R max. |
d1 max. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB29.27.22.3.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 249.51 EUR | |
| TB29.27.22.4.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 282.88 EUR | |
| TB29.27.22.5.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 316.28 EUR | |
| TB29.27.22.6.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 349.65 EUR | |
| Mehr zum gewünschten Artikel: | |||||||||
|
3D-CAD
Musterbestellung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
|||||||||
|
Art.-Nr.: |
|
| Rotationswinkel [°]: | |
| Art. Nr. | Innenbreite | Innenhöhe | X1 innerer Maschinenbauraum |
X2 äußerer Maschinenbauraum |
R min. |
R max. |
d1 max. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB30.75.22.7.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 365.81 EUR | |
| TB30.75.22.8.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 398.04 EUR | |
| TB30.75.22.9.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 430.28 EUR | |
| TB30.75.22.10.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 462.51 EUR | |
| TB30.75.22.11.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 494.74 EUR | |
| TB30.75.22.12.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 526.95 EUR | |
| TB30.75.22.13.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 559.18 EUR | |
| TB30.75.22.14.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 591.41 EUR | |
| TB30.75.22.15.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 623.65 EUR | |
| TB30.75.22.16.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 655.85 EUR | |
| TB30.75.22.17.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 688.08 EUR | |
| TB30.75.22.18.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 720.32 EUR | |
| TB30.75.22.19.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 752.55 EUR | |
| TB30.75.22.20.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 784.78 EUR | |
| TB30.75.22.21.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | Auf Anfrage | |
| TB30.75.22.22.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | Auf Anfrage | |
| TB30.75.22.23.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | Auf Anfrage | |
| TB30.75.22.24.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | Auf Anfrage | |
| TB30.75.22.25.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | Auf Anfrage | |
| Mehr zum gewünschten Artikel: | |||||||||
|
3D-CAD
Musterbestellung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
|||||||||
Beispiel eines twisterbandes
* horizontale Einbauart
