Reinraum-Produkte bis ISO Klasse 1

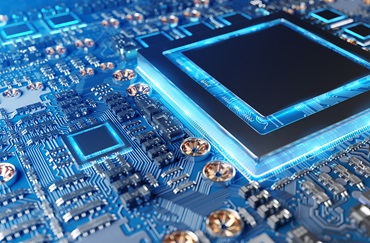

Ob im Displayroboter oder in Pick-and-Place Anwendungen in der Halbleiterherstellung und Mikroelektronik:
igus bietet Komponenten für jeden Reinraum, die die Technik verbessern und Kosten senken

Der Reinraum stellt besonders hohe Anforderungen an die Abriebfestigkeit sich bewegender Komponenten, denn jegliche Verunreinigung wirkt sich produkt- und prozessschädigend aus. Das kostet Geld. Wir entwickeln und prüfen unsere Hochleistungspolymer-Produkte im eigenen Reinraumlabor mit höchster Sorgfalt. Um unseren Produkten darüber hinaus die bestmögliche Eignung im Reinraum zu attestieren, werden diese weiteren Tests durch das Fraunhofer Institut unterzogen. Dies ermöglicht ein IPA-geprüftes Produktportfolio mit bestmöglicher Reinraum-Klassifizierung (ISO Klasse 1).

Vorteile unserer Reinraum-Produkte:

  • Bauraum und Gewicht sparend
  • Geräusch- und vibrationsarm
  • Schnelle Lieferung und einfache Montage
  • Einfach zu öffnende e-ketten für schnellen Leitungsaustausch
  • Getestete lange Lebensdauer mit Garantie: > 50 Mio. Doppelhübe
  • Ketten, Leitungen und Stecker einzeln erhältlich ab Losgröße 1 – oder als Komplettsystem aus einer Hand


Neuheiten

e-skin flat

Flache modulare Kabelführung mit Verseilgebilde

► Reinraumtauglich nach IPA ISO Klasse 1
► Modularer und kompakter Aufbau
► Leitungen minutenschnell austaubar
► Mit abgestimmtem Verseilgebilde CFCLEAN für hohe Ausfallsicherheit
► Lebensdauer über 57 Mio. Doppelhübe
► Ab Lager lieferbar
► Keine Mindestbestellmenge

Jetzt entdecken

Leicht zu öffnendes Reinraum-Wellrohr für Einbau­höhen < 200 mm

Leicht zu öffnendes Reinraum-Wellrohr mit freitragender Länge

Alle Produktneuheiten 2020 – jetzt auf dem Messestand entdecken


Branchenlösungen



Reinraumtaugliche Produkte

Energieketten

e-ketten für den Reinraum

Energieketten in Reinraumumgebung müssen besonders abriebfest sein, da lufttragende Partikel über enge Grenznormen erzeugt werden und den Raum kontaminieren können.

e-ketten für Reinraumanwendungen

Leitungen und Schläuche

Reinraumtaugliche chainflex Leitungen

Pneumatikschläuche und verschiedenste Leitungen mit IPA ISO Klasse 1 und 2 – gibt es auch anschluss­fertig, passend zu Bosch Rexroth, Festo, Parker, Siemens und vielen anderen Herstellern.

Flexible Leitungen für den Reinraum

Linearführungen

Reinraumtaugliche drylin Linearführung

Im Programm unserer trockenlaufenden Linear­gleitführungen bieten wir vier Modelle an, die für den Einsatz in Reinräumen der ISO-Klasse 6 bis 3 zertifiziert sind.

drylin für Reinraumanwendungen

Produkte nach Reinraum-Klasse

ISO 14644-1FED STD 209EGMP (nicht-operationell)Max. Partikel (0,5 Micron) m³Max. Partikel (0,5 Micron) f³igus Produkte, die den Standard erfüllen
1N/A N/A Energieketten, Leitungen, Wellrohre,
2N/A N/A s.o.
31 35 s.o. + Linearführungen
410 352 s.o.
5100A/B3.520100s.o.
61.000 35.200997s.o.
710.000C352.0009.967s.o.
8100.000D3.520.00099.675s.o.
9N/A 35.200.000996.747s.o.


Die Angaben für GMP und FED STD 209E dienen nur einer groben Vergleichbarkeit und berücksichtigen keine weiteren Faktoren wie beispielsweise die bakterielle Kontamination. Kontaktieren Sie uns gerne, um die für Ihr Projekt passende Konfiguration zu finden.


Reinraumtests nach ISO 14644-14 für schnelle Kundenentwicklungen


Um neue reinraumtaugliche motion plastics schneller entwickeln zu können, hat das Fraunhofer IPA als Entwicklungs- und Zertifizierungspartner im Auftrag von igus ein maßgeschneidertes Reinraumlabor mit einem Reinraumsystem der ISO-Klasse 1 in Köln konzipiert und realisiert.
Mit dem neuen Labor können wir vorab Kundentests und Neuentwicklungen innerhalb kürzester Zeit unter realen Bedingungen durchführen.


Jetzt mehr über unser Reinraumlabor erfahren

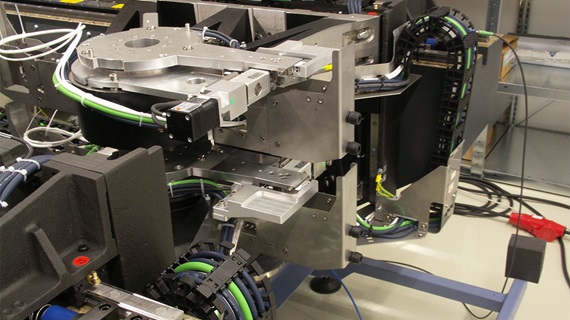

Anwendungsbeispiele für den Reinraum


Fragen & Antworten zu den Reinraumtechnik-Produkten

Werden die Reinraum-Produkte den steigenden Anforderungen gerecht?
Da sich die Qualitätsanforderungen im Bereich der Reinraumtechnik sowohl von Kundenseite als auch hinsichtlich der Prüfnormen stetig erhöhen, arbeitet igus kontinuierlich an der Verbesserung der Produkte. Hierzu führt igus bereits seit 1997 Tests auf Reinraumtauglichkeit im eigenen Testlabor durch. Zudem werden entsprechende Produkte extern durch das Fraunhofer Institut geprüft.

Sind igus Gleitlager reinraumtauglich?
Die Reinraumtauglichkeit unserer iglidur Gleitlager wird anhand der in der Anwendung freigesetzten Verschleißpartikel ermittelt. Die Größe und Menge der freigesetzten Verschleißpartikel sind  abhängig von:

  • der jeweiligen Paarung Welle und Gleitlagerwerkstoff
  • weiteren Anwendungsparametern wie Last, Geschwindigkeit, etc.
Aus diesem Grund sind keine klar definierbaren Reinraum-Werkstoffe für unsere Gleitlager möglich, sondern vom Einsatz abhängig. Unsere Experten helfen Ihnen gerne bei der Wahl des richtigen Werkstoffes weiter (Kontaktformular).

Reinraum-Anwendung unserer Produkte Beispiel: Einsatz unserer Energieführung

Weitere Informationen

Broschüre zu allen Reinraum-Produkten

Reinraum-Produktbroschüre

Reinraumklassen unserer Produkte sowie Infos zu RoHs und ESD.

PDF-Download (7,6MB)
ESD- & Reinraum-Produkte

Informationen zu ESD

Mehr zum igus Werkstoff igumid für ESD-Anwendungen.
