Dreidimensional bewegliche Energiekette für Roboter - triflex^® R

In 3D-Anwendungen gehören Dreh- und Schwenkbewegungen zum Alltag. Hier sind Energieketten gefragt, die Leitungen von Robotern sicher führen und schützen. Die Energiekette triflex R (TRE,TRC,TRL) ist speziell für anspruchsvolle Mehrachs-Roboter entwickelt worden. Hohe Zugkraftaufnahme sowie hohe Flexibilität ermöglicht eine Verdrehung von ca. ± 10° pro Kettenglied in der Längsachse. Im Vergleich zu einem Kabelschutzschlauch bietet triflex R ein definierten Biegeradius, was die Lebensdauer der geführten Leitungen und Schläuche enorm erhöht.

Produktübersicht

Ich suche eine Energieführung für die Achsen 2-6 an einem Industrieroboter, Ersatzteile oder Zubehör um Leitungen oder Schläuche sicher am Roboter zu führen.

Zu den Produkten + Shop

Beratung + Uploadfunktion

Ich bin mir bei der Auswahl einer Energiekette für meinen Anwendungsfall unsicher und benötige Hilfe/Informationen.

Kontakt + Uploadfunktion

2 Konfiguratoren

Mit dem Quick-Robot das passende System für Ihren Robter finden
Mit den Innenaufteilungskonfigurator die optimale Größer der E-Kette finden

zu den Konfiguratoren

Neuheiten aus 2021 und 2020

Hier finden Sie die neusten Produkte und Produkterweiterungen aus dem Bereich der Robotik.

zu den Neuheiten

TRX | revolutioniert die Energieführung am Roboter

Teleskopierbar und tordierbar in einer e-kette vereint

Die TRX ergänzt die Funktionen der triflex R Serie und macht sie jetzt auch teleskopierbar
Die Kettenglieder der TRX erlauben durch ihre patentierte Bauform einen Längenausgleich von bis zu 40 % zueinander ohne die Verbindung zueinander oder die Torsionsfähigkeit zu verlieren.
Das Gummiband im Inneren der TRX bringt die Kettenglieder immer wieder in ihren Ausgangspunkt und die Rückzugkraft ist über das Gummiband einstellbar
Gewichtsreduzierung von bis zu 83 % im Vergleich zu einer Lösung mit einem Rückzugsystem (RSP)
Die Designstudie TRX ist aktuell zu 100% kompatibel zur TRE.70.110.0.B, weitere Kettengrößen sollen folgen

Mehr Info zur TRX

Kostenloses Banderolenmuster der TRC & TRE

robust, zugkräftig, geschlossen oder offen

Überzeugen Sie sich von der Produktqualität
Die Banderole gibt zusätzliche Information zum Produkt, welche auf den ersten Blick vielleicht nicht erkennbar sind

Bestandteile des Musters:

3 Kettenglieder TRC.100.145.0
3 Kettenglieder TRE.100.145.0.B
1 Anschlusselement mit Zugentlastung

TRC / TRE Banderole bestellen

Kostenloses Banderolenmuster der TRL & TRLF

leicht, günstig, flexibel, aufklappbar

Überzeugen Sie sich von der Produktqualität der light triflex R Kette
Die Banderole gibt zusätzliche Information zum Produkt, welche auf den ersten Blick vielleicht nicht erkennbar sind

Bestandteile des Musters:

3 Kettenglieder TRL.100.145.0
3 Kettenglieder TRLF.100.145.0.B
1 light Anschlusselement mit Zugentlastung

TRL / TRLF Banderole bestellen

Erweiterung des Roboterausstattungskonfigurators um:

20 kollaborierende Roboter von Universal Robots, Techman Robots über Kuka bis hin zu Yaskawa
Quantec-2 von Kuka
GP Serie von Yaskawa

Daraus ergeben sich zusätzliche 2.000 Variationen, mit nun insgesamt bis zu 12.500 Ausstattungsvariatnen in einem Tool.

Ihre Vorteile im Überblick:

Definierter Mindestbiegeradius für eine schonende Leitungs- und Schlauchführung in bewegten Anwendungen
Auch als Komplettlösung inkl. energiekettentauglicher Leitungen
Hohe Torsionsfähigkeit und definierter Torsionsanschlag
Modularer Aufbau, beliebig kürz- und verlängerbar
Option mit Federstab
Einfache Montage
Einfache Befüllung
Lieferbar ab Lager

Neue Möglichkeiten der Energieführung am SCARA Roboter

SCARA Cable Solution gibt Stabilität bei hohen Geschwindigkeiten

Schlauch-Nennweiten 29mm (innen)
Größe 23 & 36mm in der Planung
Das Rückgrat für die Leitungsführung am Scara-Roboter
Leicht nachrüstbar
Drehbar gelagert
Zur Erhöhung der Lebensdauer von Wellschläuchen an Scara Robotern.

mehr zu SCARA Cable Solution

Energieketten für Achse 2-6

triflex R-TRE.B

Easy design - einfaches und schnelles Befüllen

TRE - zum schnellen Einlegen von Leitungen

triflex R-TRC

Geschlossene Version - für maximalen Schutz

TRC - geschlossene Bauform

triflex® R TRC in ESD Material

Geschlossene Version - für maximalen Schutz vor Schmutz und Funken

mehr zu TRC ESD

triflex R-TRCF

Geschlossene Version - komplett zu öffnen

TRCF - leichte Alternative mit aufklappbaren Kettengliedern

triflex R-TRL

Light Version - preiswert und schnell montiert

TRL - leicht mit easy design

triflex R-TRLF

Light Version - preiswert und schnell befüllt

TRLF - leicht & mit aufklapparen Kettengliedern

Rückzugsysteme + Zubehör für Achse 3-6

triflex RS System

Rückzugsystem mit Federstäben
Mit TRE und TRC Variante einsetzbar
Gegen Schlaufenbildung am Roboterarm
Adapter für alle gängigen Robotermodelle
Durch Cover zusätzliche Anbauten möglich
Fest definierte Rückzugskraft

triflex RS Universalmodul

triflex RSP System

Rückzugsystem mit Pneumatikzylinder
Einsetzbar mit TRC / TRE / TRCF
Größen 60-125
Rückzugskraft ist einstellbar
Rückzugskraft ist nahezu linear
Für größtmögliche Rückzugskräfte

triflex RSP - pneumatisches Rückzugsystem

triflex RSE System mit Umlenkung

Rückzugsystem mit Elastomerbändern
Umlenkrolle wie beim RSP
Einsetzbar mit TRC / TRE
Für Größe 40/50
Für die Kleinrobotik
Nur 1,8 kg schwer
Kompaktes Design

triflex RSE System - Schlaufenbildung verhindern

triflex RSE System linear

Rückzugsystem mit Elastomerbändern
Einsetzbar für TRE, TRC und TRCF Varianten
Größen 40-100
Kostengünstig
Platzsparend
Einfache Installation

Lineares Rückzugsystem triflex RSE

triflex TR.RSEL & TR.RSSL

Lineare Systeme mit Elastomerband oder Federelement

Rückzugsweg von 380 mm
Kostengünstige Alternative zum linearen System TR.RSE
Rückzugskraft über Elastomerbänder oder Federn

Zur Infoseite

Federstabmodule

Einsetzbar mit TRC und TRE Kette
Sehr kostengünstig
Keine Umlenkung
Einfache Montage
Einfach justierbar
Komplett einstellbarer Montagebügel

Federstabmodule mit gerichteter Vorspannung

Universalmontagesatz für Federstäbe

Die perfekte Verbindung zum Federstabmodul
Die beste, einfachste, günstigste, sicherste und stabilste Befestigung eines Federstabmoduls
Für die Achse 3-6
Durch die Anschlussplatte passend für nahezu alle Robotertypen

zum Universalmontagesatz

Verstelleinheit für Rückzugsysteme RS + RSP

Rückzugsysteme RS + RSP nach gewünschten Anwendungsfall montieren
Hohe Flexibilität
Geringes Zusatzgewicht

Verstelleinheit für RS + RSP

Adapterkonsolen für Rückzugsysteme

Adapterkonsolen von 6 Roboterherstellern
21 Adapterkonsolen zur Auswahl
Für 58 verschiedene Robotertypen

Übersicht Adapterkonsolen

Zubehör für Roboter

Standard Anschlusselemente

Für die Kettentypen TRC / TRCF / TRE / TRL / TRLF
Mit und ohne Zugentlastungen
Als Zwischenbindung möglich
Mit Pendellager für noch mehr Flexibilität

zu den Standard Anschlusselementen

Light Anschlusselemente

Für die Kettentypen TRL (light)
Auch kompatibel mit TRC / TRE
Mit und ohne Zugentlastungen
Als Zwischenanbindung möglich.

zu den Light Anschlusselementen

Schwerlastanbindungen

Anbindung für schwere, viele und dicke Schläuche
Bietet eine sichere Befestigung für CFX Schellen

zu den Schwerlast-Anbindungen

Kompakt-Anbindungen

Mit und ohne Zugentlastung
Platzsparend
Stufenlose einstellbar

zu den Kompakt-Anbindungen

Schnellwechseleinheit

Super schneller Wechsel des Schlauchpaketes möglich
Wechseln ohne Werkzeug
Kein erneutes Ausrichten des Schlauchpaketes nötig
Ersatzpakete passen plug & play

zur Schnellwechseleinheit

Spannschellen - Anbindung an Achse 6

Für verschiedene Roboterhersteller und Modelle
Einfach und schnell zu montieren
Sorgt für konstanten Abstand zwischen Schlauchpaket und Achse 6

zu den Spannschellen

triflex® R Zubehör für TRC / TRE Gleitführungen

triflex R Gleitdurchführungen

Mit und ohne Pendellager lieferbar
Für eine geschützte Führung am Roboterarm

zu den Gleitdurchführungen

triflex R Protektoren

Schützt zusätzlich vor Verschleiß
Einfache Montage
Schneller Austausch möglich

zu den Protektoren

Schutzmäntel

Schutz vor Schweiß- und Metallspritzern bis 420° C
Schutz vor bei erhöhtem Abrieb
Schutz vor Farbe oder ähnlichen Medien

zu den Schutzmänteln

TRE.Locks, kleines Teil große Wirkung

Sorgt für maximalen Halt einer TRE Kette im Anschlusselement.

TRE.Locks nachbestellen

Systeme für die Achse 1

twisterchain

Externe Energiezuführung an Achse 1
Drehwinkel bis 540°
Modulares Führungsrinnensystem
Beidseitig zu öffnende e-Kette®
4 Innenhöhen von 28 mm - 56 mm
Innenbreiten von 50 mm - 200 mm
Variable Innenaufteilung
Für Rotationsgeschwindigkeiten bis 4 m/s
Ist für viele Roboter projektierbar

zum Twisterchain shop

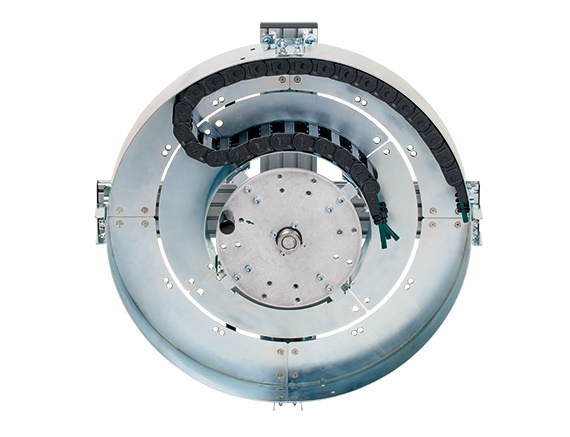

Dreh-Energieführung - RBR

Der Standard für Kreisbewegungen

Drehwinkel bis zu 540° (in einer Ebene)
Drehwinkel von 900° und mehr möglich
Maximaler Drehwinkel auf minimalem Bauraum
Drehgeschwindigkeit bis zu 360°/s
Leichter und kompakter als statische Führungsrinnen
Minimale Verschiebekräfte und maximale Lebensdauer
Modulaufbau mit standardisierten Befestigungsvarianten
Integrierte Zugentlastung und Leitungsführung direkt in der Führungsrinne

Dreh-Energieführung

Schwenkhalter

Achse 1 bis zu 270° drehen

Für viele Anwendungen die einfachste und schnellste Lösung den Roboter in einem Radius von 270° zu drehen
Mit dem passenden Adapter für viele Roboterserien blitzschnell montiert

Zum Schwenkhalter

Energieführung für Cobots

Cobot-Schellen mit Klettband

Kostengünstig, flexibel und schnelle Montage

Durch das 1m Klettband ist die Schelle für nahezu jeden Durchmesser des Cobotarms einstellbar.
Silikonfrei und somit auch für die Automobilindustrie
geeignet
Kompaktes, einheitliches Design
Schlanke und leichte Bauform

Zum Cobot-Schellen Shop
