drylin® SLW - Versione compatta
Piatta e compatta
Elevata stabilità torsionale
Interamente supportata
Binario anodizzato duro
Cinque dimensioni di installazione
Estremità dell'albero in zinco cromato
Versione speciale SLW-AL con estremità dell'albero in alluminio anodizzato disponibile su richiesta
Versione in acciaio inossidabile con elementi resistenti alla corrosione in acciaio (1.4305 o 1.4571); per la versione in acciaio inossidabile, materiale del cuscinetto a scelta iglidur® J, iglidur® X o iglidur® A180.
Disponibile anche come modello di base della serie econ.
drylin® SLW-1040
drylin® SLW-0630
SLW - Versione compatta
|
cod. art.: |
|
| L max.: | |
Ordine di un sistema completo
1. Selezionare la dimensione di installazione
2. Selezionare la lunghezza della corsa in mm
3. Selezionare gli accessori

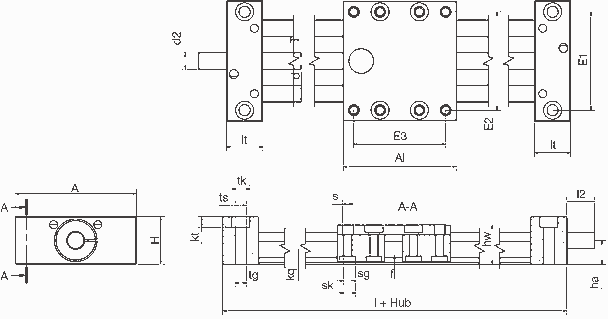

Informazioni dettagliate sono riportate nei disegni, nelle tabelle e nelle pagine di seguito.
| N. d'ordine | max. | Albero | Max. stat. | Max. stat. | Traverse | Costo unitario | |||
|---|---|---|---|---|---|---|---|---|---|
| Lunghezza della corsa [mm] | Peso [kg] | Aggiuntivo (ogni 100 mm) [kg] | Carico assiale [N] | Carico radiale [N] | Materiale | Per corsa base 100 mm | |||
 SLW-0630 |
- | 300 | 0.2 | 0.08 | 50 | 200 | plastica | 117.69 EUR |  |
 SLW-0660 |
NEW | 300 | 0.3 | 0.12 | 50 | 200 | - | 189.49 EUR | |
| SLW-1040 |
- | 750 | 0.7 | 0.1 | 700 | 2800 | Pressofuso in zinco | 114.76 EUR | |
| SLW-1080 |
- | 750 | 0.9 | 0.2 | 700 | 2800 | alluminio | 239.43 EUR | |
| SLW-1660 |
- | 750 | 1.5 | 0.3 | 1200 | 4600 | alluminio | 226.26 EUR | |
| SLW-2080 |
- | 1000 | 3 | 0.4 | 1600 | 6400 | alluminio | 246.42 EUR | |
| SLW-10120 |
- | 750 | 1.6 | 0.25 | 700 | 2800 | alluminio | 256.77 EUR | |
| SLW-25120 |
- | 1250 | 5.9 | 0.9 | 2500 | 10000 | alluminio | 446.32 EUR | |
| Altre informazioni sull'articolo scelto: | |||||||||
3D CAD
Ordinazione campione
Experts
PDF
Richiesta prezzo
Prezzi differenziati
myCatalog
|
|||||||||
| N. d'ordine | A -0,3 | AI** -0,3 | H | E1 ±0,15 | E2 ±0,15 | E3 ±0,15 | l | hw | f | lt | tk | ts ±0,3 | tg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLW-0630 |
- | 54 | 60 | 20 | 40 | 45 | 51 | 100 | 18 | 1.2 | 20 | 11 | 6.6 | - |
| SLW-0660 |
NEW | 85 | 60 | 20 | 71 | 76 | 51 | 100 | 18 | 1.2 | 20 | 11 | 6.2 | - |
| SLW-1040 |
- | 74 | 69 | 29 | 60 | 60 | 56 | 113 | 24 | 1.5 | 22 | 11 | 6.8 | M8 |
| SLW-1080 |
- | 108 | 100 | 29 | 94 | 94 | 87 | 144 | 24 | 1.5 | 22 | 11 | 6.8 | M8 |
| SLW-1660 |
- | 104 | 100 | 37 | 84 | 86 | 82 | 150 | 35 | 1.5 | 25 | 15 | 9 | M10 |
| SLW-2080 |
- | 134 | 150 | 46 | 116 | 116 | 132 | 206 | 44 | 1.5 | 28 | 15 | 8.6 | M10 |
| SLW-10120 |
- | 154 | 100 | 29 | 140 | 140 | 87 | 144 | 24 | 1.5 | 22 | 11 | 6.8 | M8 |
| SLW-25120 |
- | 200 | 150 | 60 | 173 | 173 | 128 | 220 | 55 | 2.5 | 35 | 20 | 13.5 | M16 |
| Altre informazioni sull'articolo scelto: | ||||||||||||||
|
3D CAD
Ordinazione campione
Experts
PDF
Richiesta prezzo
Prezzi differenziati
myCatalog
|
||||||||||||||
| N. d'ordine | kt ±0,1 | s | sk | sg | kq | d | T | l2 | d2 Standard | ha | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SLW-0630 |
- | 8 | 4.5 | 7 | M4 | 2 | 6 | M8 | 15 | M8 | 9.5 |
| SLW-0660 |
NEW | 8 | 4.5 | 7 | M4 | 2 | 6 | TR08x1,5 | 15 | TR08x1,5 | 9.5 |
| SLW-1040 |
- | 6.4 | 6.6 | 9.5 | M6 | 4.4 | 10 | TR10x2 | 17 | TR10x2* | 14.5 |
| SLW-1080 |
- | 6.4 | 6.6 | 9.5 | M6 | 4.4 | 10 | TR10x2 | 17 | TR10x2 | 14.5 |
| SLW-1660 |
- | 8.6 | 6.6 | 11 | M8 | 5.5 | 16 | TR14x4 | 20 | TR14x4 | 18.5 |
| SLW-2080 |
- | 8.6 | 9 | 14 | M8 | 5.5 | 20 | TR18x4 | 26 | 12 h9 | 23 |
| SLW-10120 |
- | 6.4 | 0 | 9.5 | M6 | 4.4 | 10 | TR10x2 | 17 | TR10x2 | 14.5 |
| SLW-25120 |
- | 12.6 | 11 | 15 | M10 | 5 | 25 | TR24x5 | 26 | 14h9 | 30 |
| Altre informazioni sull'articolo scelto: | |||||||||||
|
3D CAD
Ordinazione campione
Experts
PDF
Richiesta prezzo
Prezzi differenziati
myCatalog
|
|||||||||||
**Slitte disponibili su richiesta nelle lunghezze di 100, 150, 200 e 250 mm
