drylin® SHTC - Flessibile

Caratteristiche speciali

Elevata flessibilità

Ideale per 2 slitte

Funzionamento a secco esente da manutenzione

Tre dimensioni di installazione

Giochi regolabili


Compatibili con questi articoli:
drylin® E - descrizione dei prodotti

SHTC - Flessibile

cod. art.:
L max.:

Ordine di un sistema completo

Configurazione in pochi passi:

1. Selezionare la dimensione di installazione
2. Selezionare la lunghezza della corsa in mm
3. Selezionare gli accessori

Nota:

Informazioni dettagliate sono riportate nei disegni, nelle tabelle e nelle pagine di seguito.

Passo 1Configurazione: drylin® SHTC - Sistema completo

Selezionare la dimensione di installazione del modulo vite.


Dimensione di installazione:

12 = Ø albero 12 mm, TR10x2
20 = Ø albero 20 mm, TR18x4
30 = Ø albero 30 mm, TR24x5
Continua
drylin® SHT - Progettazione e valutazione, orizzontale
drylin® SHT - Bloccaggio del mandrino
drylin® SHT - Indicatore di posizione
drylin® SHT - Pomello

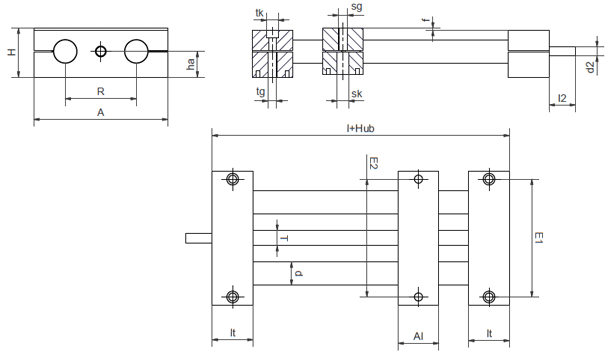

Dimensioni [mm]
N. d'ordine Lunghezza della corsa
max.		 Peso
[kg]		 Aggiuntivo
(ogni 100 mm)
[kg]		 Capacità di
carico stat. max.
assiale radiale
[N] [N]		 A
-0,3 		Al
-0,3		 H E1
±0,15 		E2
±0,15 		l R f Prezzo singolo per corsa base 100 mm
 SHTC-08-AWM 300 0.24 0.05 100 360 65 65 23 52 55 96 32 1.5 253.53 EUR
 SHTC-12-AWM (1) 750 0.7 0.01 700 2800 85 30 34 70 73 90 42 2 180.49 EUR
 SHTC-20-AWM 1000 1.9 0.03 1600 6400 130 36 48 108 115 108 72 2 255.06 EUR
 SHTC-30-AWM 1250 4.6 0.06 2500 10000 180 50 68 150 158 150 96 4 400.03 EUR
 SHTC-40-AWM 1500 11 0.9 4000 16000 230 70 84 202 202 210 122 4 a richiesta
 SHTC-40-SWM 1500 16 2.4 4000 16000 230 70 84 202 202 210 122 4 903.48 EUR
 SHTC-50-AWM 1500 17 1.2 6250 25000 280 80 100 250 250 240 152 4 a richiesta
 SHTC-50-SWM 1500 26.3 3.5 6250 25000 280 80 100 250 250 240 152 4 1'041.37 EUR
 SHTC-12-SWM (1) 750 0.8 0.02 700 2800 85 30 34 70 73 90 42 2 182.28 EUR
 SHTC-20-SWM 1000 2.3 0.06 1600 6400 130 36 48 108 115 108 72 2 258.45 EUR
 SHTC-30-SWM 1250 5.8 0.14 2500 10000 180 50 68 150 158 150 96 4 404.47 EUR
 SHTC-12-EWM (1) 750 0.8 0.02 700 2800 85 30 34 70 73 90 42 2 208.47 EUR
 SHTC-20-EWM 1000 2.3 0.06 1600 6400 130 36 48 108 115 108 72 2 323.87 EUR
 SHTC-30-EWM 1250 5.8 0.14 2500 10000 180 50 68 150 158 150 96 4 525.23 EUR
Altre informazioni sull'articolo scelto:
3D CAD Ordinazione campione Experts PDF Richiesta prezzo Prezzi differenziati myCatalog
(1) Vite senza codolo
N. d'ordine lt
 tk ts tg kt
±0,1		 sk sg kq d T l2 d2
standard*		 ha
 SHTC-08-AWM 15.5 10 5.5 M6 7 8 M5 4.6 8 6/6,35 17 Tr6x2 13
 SHTC-12-AWM (1) 30 11 6.6 M8 6.4 10 M6 6 12 TR10x2 17 TR10x2 18
 SHTC-20-AWM 36 15 9 M10 8.6 11 M8 7 20 TR18x4 26 12 h9 23
 SHTC-30-AWM 50 20 13.5 M16 12.6 18 M12 10.6 30 TR24x5 38 14 h9 36
 SHTC-40-AWM 70 20 13.5 M16 12.6 20 M16 39 40 TR26x5 45 16 44
 SHTC-40-SWM 70 20 13.5 M16 12.6 20 M16 39 40 TR26x5 45 16 44
 SHTC-50-AWM 80 20 13.5 M16 12.6 20 M16 49 50 TR30x6 50 20 52
 SHTC-50-SWM 80 20 13.5 M16 12.6 20 M16 49 50 TR30x6 50 20 52
 SHTC-12-SWM (1) 30 11 6.6 M8 6.4 10 M6 6 12 TR10x2 17 TR10x2 18
 SHTC-20-SWM 36 15 9 M10 8.6 11 M8 7 20 TR18x4 26 12 h9 23
 SHTC-30-SWM 50 20 13.5 M16 12.6 18 M12 10.6 30 TR24x5 38 14 h9 36
 SHTC-12-EWM (1) 30 11 6.6 M8 6.4 10 M6 6 12 TR10x2 17 TR10x2 18
 SHTC-20-EWM 36 15 9 M10 8.6 11 M8 7 20 TR18x4 26 12 h9 23
 SHTC-30-EWM 50 20 13.5 M16 12.6 18 M12 10.6 30 TR24x5 38 14 h9 36
Altre informazioni sull'articolo scelto:
3D CAD Ordinazione campione Experts PDF Richiesta prezzo Prezzi differenziati myCatalog
*TR10x2 senza estremità del mandrino lavorata(1) Vite senza codolo
