Cambi formato nel sistema avanzato di collaudo e imballaggio Wipotec

Profilo

• Cosa serviva: Sistemi lineari a vite drylin SHT, alberi e cuscinetti  iglidur, cuscinetti a sfere xiros
• Requisiti: Nei meccanismi di cambio formato e di trasporto di questa unità di controllo e imballaggio, servivano cuscinetti robusti, conformi FDA ed esenti da manutenzione.
• Settore: Packaging, collaudo
• Successo per il cliente: i cuscinetti lineari drylin consentono di eseguire, manualmente, precise regolazioni del formato. I cuscinetti a strisciamento iglidur e i cuscinetti a sfere xiros - oltre ad essere estremamente resistenti all'usura e completamente esenti da lubrificazione e manutenzione - presentano una lunga durata d'esercizio, anche in condizioni ambientali avverse.

Ordinate un campione gratuito

► Scatola di campioni per i cuscinetti a strisciamento iglidur
► Scatola di campioni per i cuscinetti a sfere radiali xiros B180
► Scatola di campioni per semilavorati iglidur (comprese barre tonde)

Problema

TQS-SP TE di Wipotec è la soluzione per la guida dei prodotti, la stampa tramite un'unità Tamper Evidence integrata e la sigillatura antimanomissione delle scatole pieghevoli.
Il sistema costituisce l'ultima stazione delle confezionatrici e può essere facilmente integrato negli impianti esistenti.
La macchina vuole permettere attività di serializzazione in spazi ridotti. Tutto ciò diventa possibile anche grazie ai componenti flessibili, regolabili su misura in base a diverse dimensioni di imballaggio in spazi angusti. La testina di stampa, la posizione della videocamera e dei sensori TQS-SP TE sono regolabili manualmente con precisione, senza l'ausilio di utensili. È inoltre possibile visualizzare le prestazioni dell'apparecchio. Con un massimo di 600 prodotti confezionati ogni minuto, si ottiene una serializzazione rapida con sigillatura.
Per garantire diverse regolazioni di formato nel rispetto dei requisiti FDA, nonché un funzionamento continuo degli impianti anche con carichi elevati, sono stati scelti componenti robusti ed esenti da manutenzione.

Soluzione

Tra questi, i cuscinetti lineari drylin ma anche i cuscinetti iglidur in plastica, sono utilizzati in vari punti all'interno del sistema di collaudo e imballaggio.
Per le regolazioni laterali e di formato, al fine di impostare la macchina per scatole pieghevoli di varie dimensioni, si utilizzano i sistemi lineari drylin SHT, regolabili manualmente con precisione (vedi immagina 1 in basso). Le viti drylin in uso sono robuste e sono compatibili anche con regolazioni sotto carichi elevati e con corse estese (immagine 3).
Una  barra semilavorata tonda in iglidur JB molto resistente all'usura funge da rullo di trasferimento nel sistema. Questo prodotto presenta bassi coefficienti di attrito e funziona senza lubrificazione (immagine 2).
Per il trasporto dei prodotti si utilizzano diversi rulli di pressione, al fine di mantenere gli articoli saldamente in posizione e accorciare i cicli di lavorazione. All'interno dei rulli, i cuscinetti in iglidur J esenti da lubrificazione e manutenzione danno un contributo prezioso per il funzionamento regolare e fluido (immagine 4).
Oltre alle regolazioni di formato dell'unità di collaudo e imballaggio, i sistemi lineari a vite drylin SHT sono utilizzati anche per la regolazione dei sensori. Grazie a precisione e solidità, risultano particolarmente convenienti e garantiscono la massima disponibilità (immagine 5).
Per finire, il modulo Wipotec monta cuscinetti a sfere xiros nei rulli di guida. Come tutti i componenti, anche essi sono omologati FDA (immagine 6).

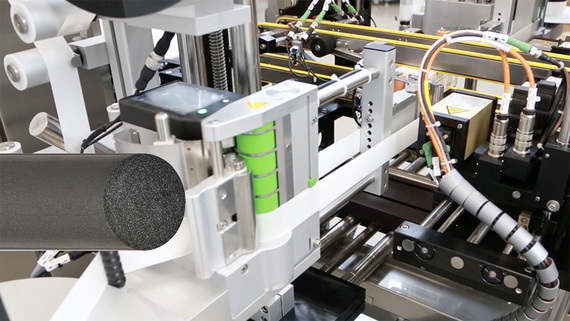

Immagine 1: sistemi lineari drylin SHT con azionamento a vite per la regolazione laterale e i cambi formato

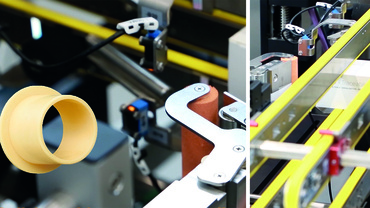

Immagine 2: una barra rotonda iglidur JB esente da lubrificazione come rullo di trasferimento previene la contaminazione dei prodotti

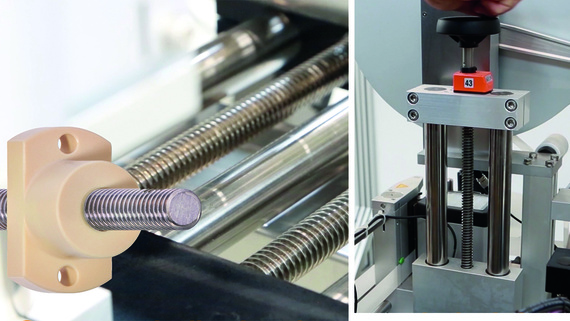

Immagine 3: viti drylin nella regolazione laterale e in altezza

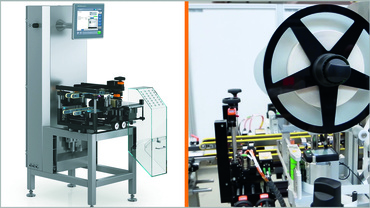

Immagine 4: cuscinetti in iglidur J esenti da manutenzione all'interno del rullo di pressione

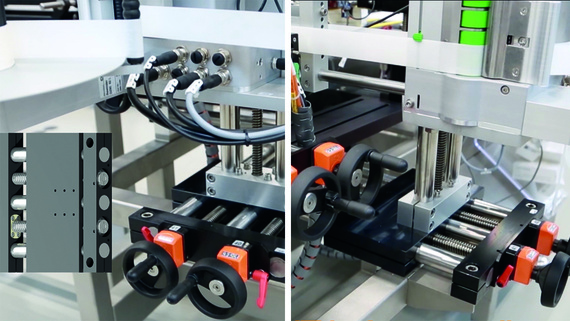

Immagine 5: gli azionamenti lineari a vite drylin SHT sono impiegati per la regolazione dei sensori

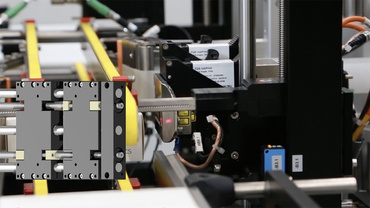

Immagine 6: cuscinetti a sfere xiros nei rulli guida, omologati FDA
