drylin® SHT-PL "Preload" - manuelle Spieleinstellung

Besondere Eigenschaften

absolute Schmiermittelfreiheit

vorgespannte Trapezgewindemutter, Vorspannkraft: 50 N

Radialspiel manuell und stufenlos einstellbar

geringes Gewicht durch Aluminium und Kunststoff

auslaufendes Spindelende ermöglicht Betrieb über Handrad oder Motor

Temperaturbeständigkeit bis +80 °C

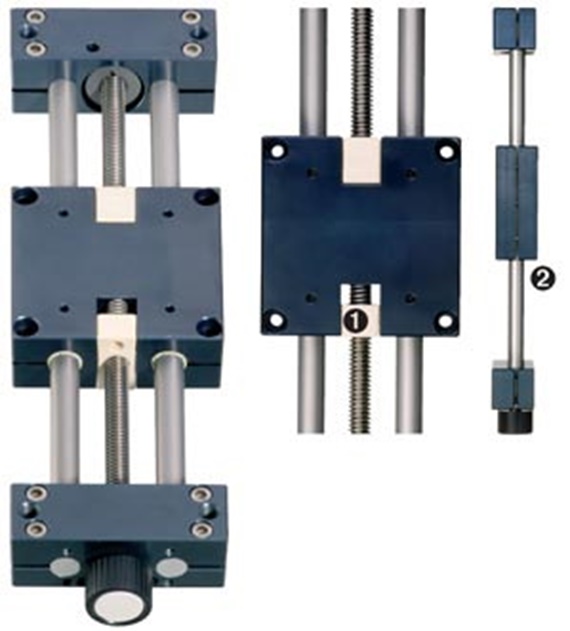

1 - Trapezgewindemutter mit Federvorspannung
2 - Radialspiel beidseitig einstellbar

Zu diesen Artikeln passend:

drylin® E – Produktübersicht

SHT-PL - "Preload"

L max.:



Bestellung eines kompletten Systems

Konfiguration in wenigen Schritten:

1. Auswahl der Baugröße
2. Eingabe der Hublänge in mm
3. Auswahl von Zubehörteilen

Hinweis:

Detailinformationen finden Sie unten in den Zeichnungen und Tabellen sowie auf den u.g. Seiten.

drylin® SHT-PL - komplettes System

Schritt 1

Wählen Sie die Baugröße des Spindel-Lineartisches aus.

technical drawing
Baugröße:
Weiter
drylin® SHT - Konstruktion und Berechnung, horizontal
drylin® SHT - Spindelklemmung
drylin® SHT - Handrad

Längen und Gewichte [mm]

Bestellnr. max.
Hublänge		 Gewicht
[kg]		 Gewicht zusätzlich
pro 100 mm
[kg]		 max. statistsche
Tragfähigkeit		 Einzelpreis bei Basishub 100mm
axial
[N]		 radial
[N]
in 3-4 Arbeitstagen ab Werk (DE) versandfertig SHT-12-AWM-PL 750 1.1 0.1 700 2800 322.57 CHF In den Warenkorb
Lieferzeit auf Anfrage SHT-20-AWM-PL 1000 3.2 0.3 1600 6400 466.34 CHF In den Warenkorb
in 3-4 Arbeitstagen ab Werk (DE) versandfertig SHT-30-AWM-PL 1250 8.6 0.6 2500 10000 796.99 CHF In den Warenkorb
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-12-EWM-PL 750 1.3 0.2 700 2800 381.98 CHF In den Warenkorb
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-20-EWM-PL 1000 3.9 0.6 1600 6400 554.56 CHF In den Warenkorb
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-30-EWM-PL 1250 10.9 1.4 2500 10000 1’057.02 CHF In den Warenkorb
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-12-SWM-PL 750 1.3 0.2 700 2800 Auf Anfrage In den Warenkorb
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-20-SWM-PL 1000 3.9 0.6 1600 6400 Auf Anfrage In den Warenkorb
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-30-SWM-PL 1250 10.9 1.4 2500 10000 Auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

Abmessungen [mm]

Bestellnr. A
-0,3		 Al
-0,3		 H E1
±0,15		 E2
±0,15		 E3
±0,15		 l R f lt
±0,1		 tk ts
in 3-4 Arbeitstagen ab Werk (DE) versandfertig SHT-12-AWM-PL 85 85 34 70 73 74 145 42 2 30 11 6.6
Lieferzeit auf Anfrage SHT-20-AWM-PL 130 130 48 108 115 115 202 72 2 36 15 9
in 3-4 Arbeitstagen ab Werk (DE) versandfertig SHT-30-AWM-PL 180 180 68 150 158 158 280 96 4 50 20 13.5
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-12-EWM-PL 85 85 34 70 73 73 145 42 2 30 11 6.6
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-20-EWM-PL 130 130 48 108 115 115 202 72 2 36 15 9
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-30-EWM-PL 180 180 68 150 158 158 280 96 4 50 20 13.5
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-12-SWM-PL 85 85 34 70 73 73 145 42 2 30 11 6.6
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-20-SWM-PL 130 130 48 108 115 115 202 72 2 36 15 9
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-30-SWM-PL 180 180 68 150 158 158 280 96 4 50 20 13.5
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog
Bestellnr tg kt
±0,1		 s sk sg kq d T l2 d2*
Standard		 ha
in 3-4 Arbeitstagen ab Werk (DE) versandfertig SHT-12-AWM-PL M8 6.4 6.3 10 M6 6 12 TR10x2 17 TR10x2 18
Lieferzeit auf Anfrage SHT-20-AWM-PL M10 8.6 6.4 11 M8 7 20 TR18x4 26 12 h9 23
in 3-4 Arbeitstagen ab Werk (DE) versandfertig SHT-30-AWM-PL M16 12.6 11 18 M12 10.6 30 TR24x5 38 14 h9 36
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-12-EWM-PL M8 6.4 6.3 10 M6 6 12 TR10x2 17 TR10x2 18
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-20-EWM-PL M10 8.6 6.4 11 M8 7 20 TR18x4 26 12 h9 23
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-30-EWM-PL M16 12.6 11 18 M12 10.6 30 TR24x5 38 14 h9 36
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-12-SWM-PL M8 6.4 6.3 10 M6 6 12 TR10x2 17 TR10x2 18
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-20-SWM-PL M10 8.6 6.4 11 M8 7 20 TR18x4 26 12 h9 23
in 8-12 Arbeitstagen ab Werk (DE) versandfertig SHT-30-SWM-PL M16 12.6 11 18 M12 10.6 30 TR24x5 38 14 h9 36
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

* TR10x2 ohne bearbeitetes Spindelende

Zu diesen Artikeln passend:

in 48 Stunden versandfertig drylin® E – Produktübersicht

Die konsequente Weiterführung des Baukasten und Systemgedankens der schmierfreien drylin®-Lineartechnik
drylin® E – Produktübersicht
in 48 Stunden versandfertig
in 3-4 Arbeitstagen ab Werk (DE) versandfertig
in 8-12 Arbeitstagen ab Werk (DE) versandfertig
Lieferzeit auf Anfrage

Beratung

Gerne beantworte ich Ihre Fragen auch persönlich

André Kirchhofer

+41 62 388 97 82
E-Mail schreiben

Lieferung und Beratung

Persönlich:

Montag bis Donnerstag von 8 - 17 Uhr.
Freitags von 8 - 16.30 Uhr.

Online:

Rund um die Uhr.
