Bis zu 60.000 Flaschen pro Stunde

Flaschen-Entkorker:
Beim Entkorken werden die Kronkorken von Getränkeflaschen entfernt. Hier braucht es Linearlager, die neben Anforderungen wie Schmiermittelfreiheit, Korrosionsbeständigkeit und einer hohen Lebensdauer auch hohe Querkräfte aushalten können müssen, wenn die Greifeinheit in den Kasten eintaucht.

Kasten-Entkorker bzw. -Entschrauber:
Diese Anlage entkorkt bzw. entschraubt Flaschen kastenweise. Eine Haube mit einem Bearbeitungswerkzeug für Flaschen senkt sich auf den Kasten ab und führt bei einem Hub von ca. 400 mm bis zu 1200 Hübe pro Stunde aus. Bei hohen Querkräften wurde ein zuverlässiger Antrieb für die Haube gesucht.

Halshülsen-Entferner:
Der Halshülsenentferner entfernt selbsttätig die an der Schraubverschlussflasche verbleibenden Verschlussteile. Die Flasche wird unterhalb des Gewindes und oberhalb der Hülse festgehalten und geklammert. Ein Messer ritzt unten am Flaschenhals die Hülse an, und der Klammergreifer schiebt die Hülse nach unten. Das Ergebnis: Die Hülse wird aufgeschlitzt und springt weg.

Flaschen-Entleerer:

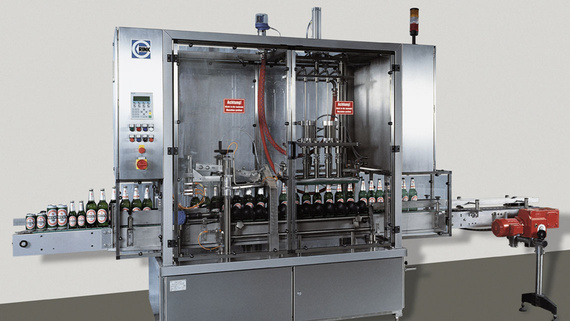

Bei den Entleerern setzt nach dem Entkorken oder Entschrauben ein Ventil auf, das den Flascheninhalt gegen die Umgebung abdichtet und ihn dann absaugt. Die Linearführung im Ventil muss schmiermittelfrei sein und auch bei den sehr hohen Taktraten eine lange Lebensdauer aufweisen. Sie soll reinigungsfreundlich, unempfindlich gegen Korrosion und beständig gegenüber den aggressiven Reinigungsmitteln sein. Zuletzt müssen auch bei der Paarung mit Edelstahl niedrige Reibwerte erzielt werden.

drylin R-Lineargleitlager:

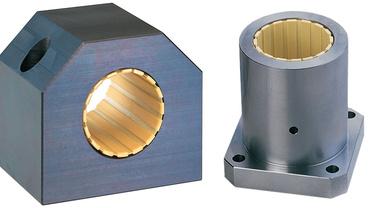

Z.B. beweisen sich die drylin-Lineargleitlager vom Typ JUM (drylin R) im Flaschen-Entkorker. Sie stellen sich hohen Querkräften und arbeiten dank dem Gleitwerkstoff iglidur J extrem verschleißfest und ohne Schmierung (siehe Bild 1 unten).

drylin R-Lineargleitlager:
Den Antrieb der Haube bei der kastenweisen Entkorkung/Entschraubung setzt Rink auf drylin-Linearflanschlager (Bild 1). Sie ersetzen Bronze-Lager, die zu hohen Kosten gefertigt wurden. Durch das Kaufteil spart das Unternehmen Geld und die Kunden schätzen die Wartungsfreiheit als großen Vorteil.

iglidur-Gleitlager und drylin W-Führungselemente

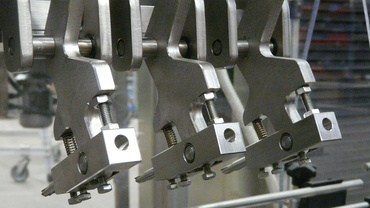

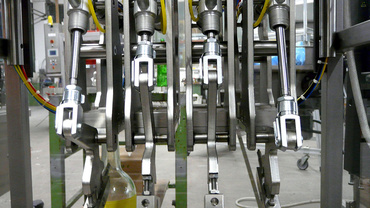

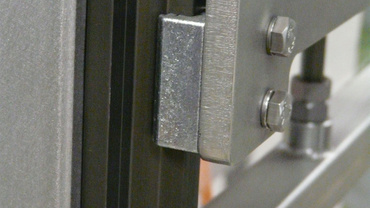

Beim Halshülsenentferner (Bild 2) kommen iglidur-Gleitlager in den Kniehebelsystemen, die die Flaschen greifen (Bild 3), und drylin W-Führungselemente an der Handhabungseinheit, die das Vereinzeln der Flaschen übernimmt (Bild 4), zum Einsatz. Das Fest- und Loslager-Design der drylin W-Führungselemente gleicht Ungenauigkeiten der Schweißkonstruktion, in der sie montiert sind, aus. Trotzdem wird eine sehr lange Lebensdauer erreicht.

drylin R-Lineargleitlager:
Beim Flaschenventil bei den Entleerern (Bild 5) entschieden sich die Rink-Konstrukteure an den Linearlagerstellen für drylin-Lineargleitlager vom Typ JUM. Die Lager bestehen aus einem Edelstahlgehäuse in das eine austauschbare Gleitfolie eingelegt ist. Der hier verwendete Gleitwerkstoff iglidur J ist ein extrem verschleißfestes Hochleistungspolymer mit inkorporiertem Festschmierstoff. Dieser weist sehr niedrige Reibwerte im Trockenlauf und eine gute Chemikalienbeständigkeit auf und kann auch in feuchten Anwendungen problemlos eingesetzt werden. Bis zu vier Millionen Lastspiele absolvieren diese Gleitfolien, bevor sie ausgetauscht werden.
