drygear® Apiro: modularer Getriebebaukasten für verschiedenste Anwendungen

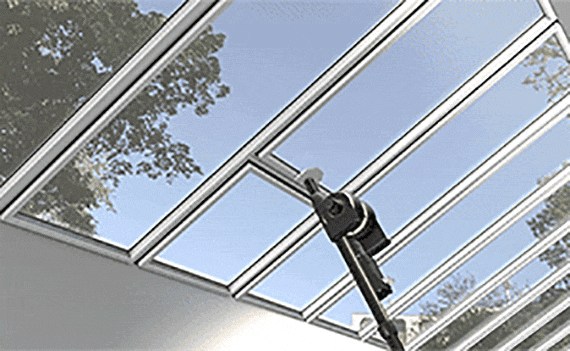

Individuelle Anwendungen werden mit dem drygear® Apiro Getriebebaukasten extrem modular und kostengünstig realisiert. Mögliche Anwendungen können in der Verpackungs-, Lebensmittel-, Medizinbranchen und viele weitere sein. Dort können Gassenverstellungen, Pusher Aufgaben, Getriebe mit verschiedenen Übersetzungen, Rundtische und Drehachsen eingesetzt werden. Man kann den Getriebebaukasten motorisiert oder für Handverstellungen verwenden.

Der Apiro Baukasten bietet verschiedene Übersetzungen aber auch Längenvarianten an, sodass es unendlich viele Kombinations- und Anwendungsmöglichkeiten gibt.

Zum Shop

Downloads

drygear® Apiro STEP Datei

Kostengünstiger Getriebebaukasten mit langlebigen Komponenten

Apiro modularer Gelenkbaukasten

  • Schneckengetriebe mit tribologisch optimierten Materialcompounds
  • Optional als Planetengetriebe verfügbar
  • Motorischer oder manueller Antrieb
  • Module sind seriell oder parallel schaltbar
  • Ini-Kit für alle Varianten verfügbar
  • 85% nicht kondensierend
  • Anwendungstemperatur: +5°C bis +50°C
  • Spritzwasser geeignet
  • Kupplungen erhältlich
  • Leicht
  • Schmierfrei
  • Spielarm

Kostenlose Beratung anfragen

Vielfältige und flexible Anwendungen mit modularen Getrieben

Für einfache und komplizierte Bewegungen

Technik verbessern

Technik verbessern

  • Anwendungsbeispiele aus dem drygear Apiro Getriebebaukasten
  • Tipps zu Aufbauten bis inkl. Stücklisten
  • Umfangreiche Auswahlhilfe bei Anwendungsrealisierung

Kosten sparen

Kosten sparen

  • Kostengünstige Getriebe aus Vollkunststoff
  • Modulare Bauweise für manuelle und motorische Verstellungen
  • Schneller Umbau möglich

Beweise

Beweise

  • Schneckengetriebe aus tribologisch optimierten igus Hochleistungspolymeren
  • 40% bessere Performance durch iglidur® A180

Nachhaltigkeit

Nachhaltigkeit

  • Modulare Bauweise ermöglicht schnelle Erweiterung, Umbau und Anpassung
  • Sehr leicht und komplett schmierfrei
  • Materialien recyclebar

drygear® Apiro - Getestet und bewiesen

40% bessere Performance durch iglidur® A180

Lebensdauer in Zyklen: Apiro Schneckengetriebe aus iglidur® A180 auf Aluminium h.c.
i=32, 20 RPM bei 3,5 Nm

Stetige Qualitätsprüfung im hauseigenen Testlabor - auch für Kundenanwendungen Gerne testen wir auch Ihren Anwendungsfall, um Anwendungsszenarien besser einschätzen zu können.

Prof_apiro
Montageanleitung drygear Apiro

Schicken Sie uns ihre Anfrage

 1. Beschreiben Sie Ihre individuelle Anwendung Der modulare Getriebebaukasten ermöglicht vielfältige Automatisierungsanwendungen mit einfachen und komplizierten Bewegungsabläufen.

2. Wir wählen für Sie die optimalen Komponenten aus Unsere Experten finden die optimale Lösung für Sie, mit möglichst wenigen Komponenten.

3. Einfache Montage Der Getriebebaukasten ist modular aufgebaut, sodass verschiedene Kinematiken durch einfaches Zusammenstecken realisiert werden können

Zum Shop

Montage Anleitungen zum downloaden

Anleitung: Auslegerachse
Anleitung: Multifunktionsprofil
Anleitung: Auslegerachse mit Antriebszapfen

Getriebe und Komponenten im Überblick

Robotergetriebe-mit-Antriebszapfen

Getriebe mit Antriebszapfen

Die Standard Version unter den Apiro-Getrieben: das Getriebe mit Antriebszapfen ermöglicht eine direkte Antriebsanbindung. Verfügbare Übersetzungen sind: 4:1, 32:1, 64:1, optional auch: 3:1, 5:1, 8:1, 16:1

Getriebe-mit-Multifunktionsprofil

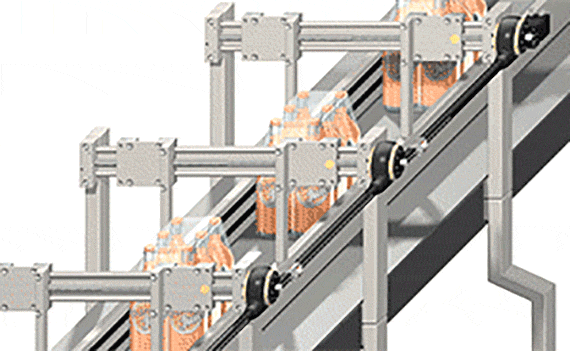

Getriebe mit Multifunktionsprofil

Mit Hilfe des Multifunktionsprofils können Serienschaltungen von Getrieben realisiert werden, da Abstände von Elementen oder Produkten reguliert werden können. Diese Zusammenstellung wird häufig für Anwendungen in der Lebensmittel- oder Verpackungsindustrie verwendet.

Getriebe-mit- Drehteller

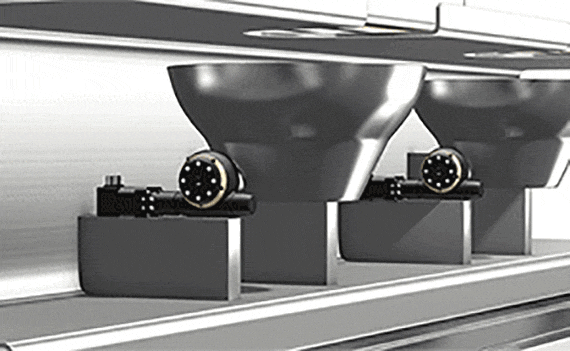

Getriebe mit Drehteller

Dieses Getriebe ist besonders für Rundtisch Anwendungen geeignet, da es u.a. als Drehachse eingesetzt werden kann. So kann es z.B. in der Laborautomatisierung eingesetzt werden.

Getriebe-mit-Kupplung

Getriebe mit Kupplung

Mit Hilfe der Kupplung können verschiedene Wellen befestigt werden mit einem maximalen Durchmesser von 12 Millimetern. Eine beispielhafte Anwendung ist die Adaption an Linearachsen.

Auslegerachsen

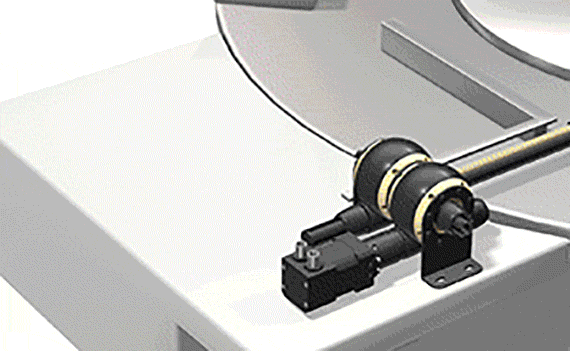

Auslegerachsen

Das Lineargetriebe ermöglicht verschiedene Hübe in der Anwendung.  Zahnstangenelemente enthalten. In verschiedenen Längen konfigurierbar, beispielsweise für Schieber Anwendungen.
Optional mit einem integriertem Planetengetriebe verfügbar.


Apiro_Zubehör

Zubehör

Das drygear Apiro Zubehör ermöglicht verschiedene Montageoptionen für senkrechte, axial waagerechte Bewegungen, sowie Profilanschlag (mehr Informationen im Datenblatt).
