drylin E SLW-BB-25120

Portalgetriebe GD-20

... Kompakter Antrieb für Portalroboter ...

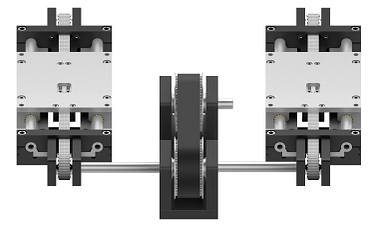

Der kompakte drylin® E-Gantry Drive GD-20 ist die ideale Verbindung zwischen zwei drylin® Linearmodulen oder Zahnriemenachsen, z.B. der Serie der Baukastenachse ZLW-20.

Weiterhin bietet er die perfekte Anbindung für Schritt- und EC/BLDC-Motoren sowie Getriebe. Der Antrieb ist genau zwischen den Achsen positioniert, sodass der Bauraum rund um die Achsen frei zur Verfügung steht.
Hier anfragen

Technik verbessern mit igus Antriebstechnik

Technik verbessern

  • Antrieb genau zwischen den Achsen positioniert
Mit igus® Kosten senken

Kosten senken

  • Bauraum rund um die Achsen steht frei zur Verfügung
igus® beweist wie es geht!

Beweise

  • Perfekte Anbindung für Schritt- und EC/BLDC Motoren sowie Getriebe
Plastic to Oil - igus® ist nachhaltig

Nachhaltigkeit

  • 100% schmiermittelfrei

Hier können Sie das Portalgetriebe im Detail sehen

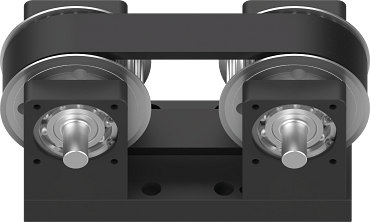

GD-20

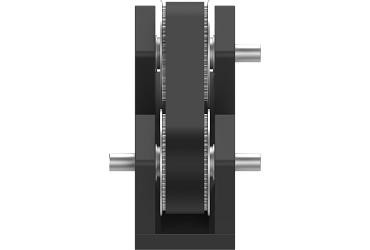

GD-20
GD-20

Technische Daten

ArtikelnummerMax. Dremoment [Nm]Gewicht
[kg]
ÜbersetzungVerzahnungZahnriemenmaterial
GD-20-R-01304,11:18M Neopren + Glasfaser
ArtikelnummerA
[mm]
L
[mm]
H
[mm]
E1
[mm]
E2
[mm]
ha
[mm]
lz
[mm]
d1
[mm]
ld1
[mm]
GD-20-R-017818011040 60 68,5 28,5 14h7 20
Artikelnummerd2
[mm]
ld2
[mm]
le1
[mm]
d3
[mm]
kd3
[mm]
kt3
[mm]
d4
[mm]
g4
[mm]
GD-20-R-0114h7118706,6 11 6,6 60 M5

Technische Zeichnung

gd-20
