Neuheiten Energieketten Projektierung

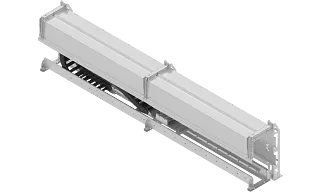

CT200 Modulare Einhausung für e-kettensysteme®

Das Führungsrinnensystem CT200 stellt eine material- und kosteneffiziente Führungsrinne mit Einhausung dar. Durch die reduzierte Variantenvielfalt. verbessert es die Montage und Wartung und stellt die breite Kompatibilität mit mehreren Rinnen- und Energiekettenserien für anspruchsvolle Industrieanwendungen dar.

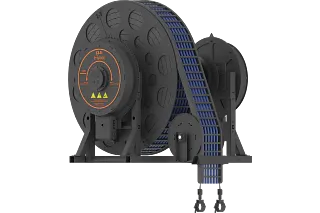

e-spool® theater kit

Die e-spool® theater kit ist eine modular aufgebaute, platzsparende Lösung für Verfahrwege bis 15 m in Theater- und Veranstaltungsräumen mit eingeschränkten Zugangsmöglichkeiten. Sie lässt sich vor Ort flexibel montieren und bietet dabei die volle Performance, Qualität und Kompatibilität der bewährten e-spool® theater.

Stahl-Führungsrinne ST200

Die ST200 bietet eine standardisierte, robuste und wartungsfreundliche Lösung für lange Verfahrwege – mit modularen Montagesets und dem Einsatz der neuen Rollenkette E4.1R.

e-spool® theater HD30
Das bestehende Programm mit Verfahrwegen von 10 und 15 Metern erweitert igus® nun für Sie um eine weitere 21-Meter-Variante. Dieses wird durch das twisterband TBHD30 erreicht und kann weiterhin mit dem redundanten Federsystem für den sicheren Rückzug betrieben werden.

• Unterschiedliche Medien und Durchmesser in einem System schleifringfrei führen
• Motor und Steuerung entfallen
• twisterband als Schleifring-Alternative in hunderten e-spool® Anwendungen erfolgreich im Einsatz
• Optimierte Fertigungsprozess durch standardisierte Gleichteile

Designstudie: e-spool® theater HD42e
Der neue Standard für bis zu 40 Metern Verfahrweg, entwickelt in Anlehnung an DIN EN 17206 und DGUV Grundsatz 315-390. Ausgestattet mit einem leitungsstarken Motor und intelligenter Steuerung, bietet die e-spool® HD42e höhere Befüllungsgewichte und ein modulares Baukastensystem, das eine einfache Anpassung und Erweiterung ermöglicht.

• Kompakte Größe und flexiblerer Verfahrweg: Mit einem Verfahrweg von bis zu 40 m, passt sich die e-spool perfekt Ihren Anforderungen an
• Leitungsstarker Motor und intelligente Steuerung von igus®: Die e-spool HD42e ist mit einem robusten Motor und einer intelligenten Steuerung ausgestattet, die für maximale Zuverlässigkeit sorgen
• Vielseitigkeit: Unterschiedliche Medien und Durchmesser können schleifringfrei in einem System geführt werden
• Optimierter Fertigungsprozess: Standardisierte Gleichteile sorgen für einen effizienten Produktionsablauf

Polymer Rotation Module ReBeL-Twist
Das neue Polymer Rotation Module ist passgenau für die Achse 1 des Rebel und Unviersal Robots UR10e designed und ermöglicht einfache Integration.

• Standardisierte Führungssegmente: Geeignet für unterschiedlichen Kettenbreiten von 20 bis 50 mm. Alle Medien werden bei der Bewegung des Roberts sicher geführt
• Einfache Montage: Wenige Bauteile und Schnittstellen sorgen für eine schnelle und unkomplizierte Installation
• Getestet im igus® Labor

Entwickelt für den Theater- und Bühnenbetrieb in Anlehnung an DIN EN 17206 und DGUV Grundsatz 315-390. Seit letztem Jahr als fester Standard in der Theater- und Bühnentechnik nicht mehr weg zu denken. Eine weitere, kompaktere Größe mit einem Verfahrweg von 10 Metern und das neue, optionale Zubehör (Rasterung, Bremse und Anbindekonsolen für die Deckenmontage) runden das Programm nun ab. Mit der Rasterung kann die ausgezogene Länge der Kette individuell positioniert werden. Die Bremse sorgt für ein kontrolliertes Aufwickeln. Beim Montieren unter der Kundenstruktur helfen die Anbindekosolen.

Die e-spool microphone schließt eine Lücke im Bereich der Tontechnik und ist besonders durch ihre kompakte Größe und das geringe Gewicht vielseitig einsetzbar. Durch den Einsatz des twisterbands wird auf einen Schleifring verzichtet. Somit kann eine unterbrechungsfreie Tonübertragung bei einer Auszugslänge von 30 m gewährleistet werden. Bei der e-spool microphone stereo werden zwei Leitungen parallel geführt, sodass zwei Mikrofone angeschlossen werden können. Beide Systeme werden komplett mit Motor und Steuerung geliefert, die e-spool® microphone stereo zusätzlich mit Mikrofon Schiene für zwei Mikrofone.

Der neue igus® Standard für Stützbleche und schwimmende Mitnehmer mit identischem Bohrbild und gleicher Anbindehöhe für eine noch montagefreundlichere Anbindung des e-kettensystems® an den Mitnehmer. Das System wird mit integrierter Aufnahme für die Zugentlastung geliefert und kann optional mit Zugschubkraftüberwachung EC.P ausgerüstet werden.

Hin und wieder passen die zahlreichen Standards nicht in den vorhandenen Bauraum und man konstruiert aufwändig eine einzelne Dreh-Energieführung in einer anderen Baugröße. Die genau passende Dreh-Energieführung für Ihre Anwendung ganz einfach und in wenigen Sekunden konfigurieren – das ist nun möglich mit dem neuen Rotation Module Konfigurator. Mit einem Außendurchmesser von 200 mm bis 2.500 mm erhalten Sie einen fertigen Standard in Ihrer Wunschgröße, den Sie direkt online bestellen können.

e-spool® Energieketten-System - Für Theater und Bühnen
Entdecken Sie das Energieketten-System für den Theater und Bühnenbetrieb in Anlehnung an DIN EN 17206 und DGUV Grundsatz 315-390. Die e-spool® ist eine Kabelführung mit automatischem Einzug durch Federspannung. Eine neue Zug-optimierte e-kette® wird auf einer Trommel geführt und sorgt durch eine integrierte Rückholfeder für die richtige Länge und Spannung der Energiezuführung. Das twisterband verbindet die Trommel mit dem Wellenblock, der als Schnittstelle zu den fest verlegten Leitungen dient.

• Unterschiedliche Medien und Durchmesser in einem System geführt
• Preis um ca. 50% reduziert im Vergleich zu bisherigen e-spool® Lösungen
• In Anlehnung an DIN EN 17206 und DGUV Grundsatz 315-390 entwickelt
• Optimierter Fertigungsprozess durch standardisierte Gleichteile
• Optional mit Überwachung der Federkraft / Drehsensorüberwachung

Maße [in mm]
Höhe: 1.050
Breite: 950
Tiefe: 950

Für den vertikalen Einbau
Sichere Dreh-Energieführung für den vertikalen Einbau mit zusätzlichen Führungselementen u.a. für die Aufnahme von Querbeschleunigung und frei wählbarer Festpunktposition:

• PRM-V Polymer Roations Modul bis 500 mm Außendurchmesser
• Sichere Komplettlösung für den vertikalen Einsatz
• Alle Medien in einem System
• Keine Schleifkontakte
• Bis zu 50 % Kosteneinsparung durch den neuen Standard - kein individuelles Engineering und Testen notwendig
• Ressourcensparend durch Einsatz von fertig konstruierten und getesteten Systemen
• Design materialsparend und fertigungsoptimiert
