Attacco oscillante | Robot industriale ruotato di 270°

In molte applicazioni il robot ruota solo di qualche grado intorno all'asse 1. Questo piccolo angolo di rotazione rende la twisterchain o soluzioni simili inutilmente costose e ingombranti.
Per angoli di rotazione fino a 270° è disponibile l'attacco oscillante con relativo adattatore per l'installazione sul robot. Gli attacchi con cuscinetti orientabili offrono ulteriore flessibilità.
I vantaggi:
  • Rotazione intorno  all'asse 1 fino a 270°.
  • Struttura semplice e sottile estremamente compatta
  • Facile e veloce da installare, anche successivamente
  • Consegna da magazzino


Attacco oscillante

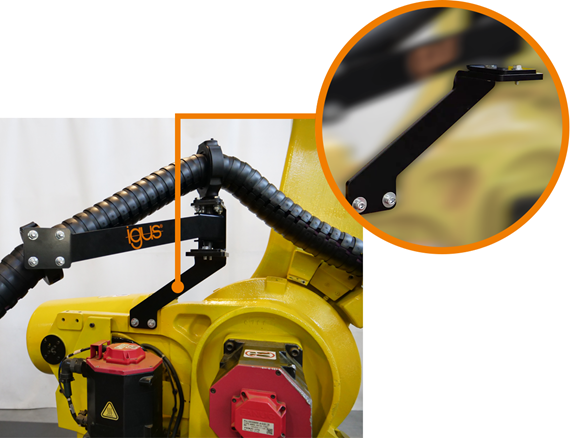

Attacco oscillante con adattatore

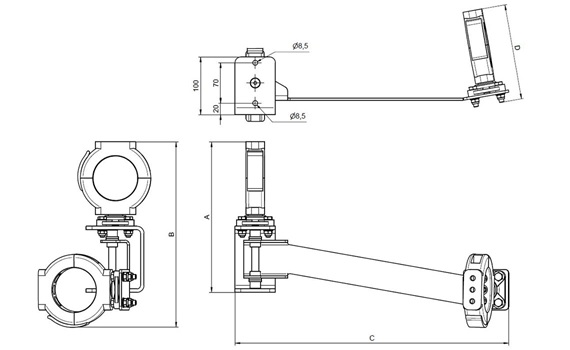

Dimensioni attacco oscillante

Attacco oscillante per asse 1 (rotazioni fino a 270°)

Attacco oscillante adeguato alle dimensioni della catena, p.es. il TRC.60.087.0 è abbinato alla TR.907.835.60

Codice art. Dimensione Dim. A [mm] Dim. B [mm] Dim. C [mm] Dim. D [mm]
in spedizione entro 8-12 giorni lavorativi TR.918.837.40 Catena taglia 50 220 256 474 124 507.40 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.918.837.50 Catena taglia 50 220 256 474 124 523.87 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.907.835.60 Catena taglia 60 261 321 474 165 540.65 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.907.835.65 Catena taglia 65 261 321 474 165 542.83 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.907.835.65.1 Catena taglia 65 261 321 474 165 542.83 CHF Aggiungi al carrello
TR.907.835.65.200 Catena taglia 65 261 321 474 165 a richiesta Aggiungi al carrello
TR.907.835.65.200.1 Catena taglia 65 261 321 474 165 a richiesta Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.907.835.70 Catena taglia 70 261 321 474 165 541.81 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.907.835.70.1 Catena taglia 70 261 321 474 165 541.81 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.907.835.85 Catena taglia 85 288 352 474 192 575.03 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.907.835.85.1 Catena taglia 85 288 352 474 192 575.03 CHF Aggiungi al carrello
TR.907.835.85.240 Catena taglia 85 288 352 474 192 a richiesta Aggiungi al carrello
TR.907.835.85.240.1 Catena taglia 85 288 352 474 192 a richiesta Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.907.835.100 Catena taglia 100 288 352 474 192 576.20 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.907.835.100.1 Catena taglia 100 288 352 474 192 576.20 CHF Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Adattatore per attacco oscillante

Per l'installazione dell'attacco oscillante sul robot

  • Adatto per diversi tipi di robot

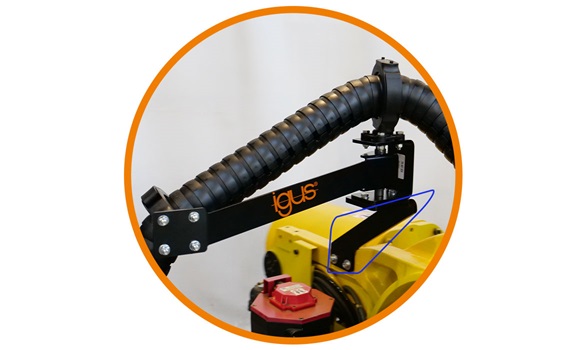

  • Nell'immagine l'adattatore è evidenziato da una linea blu.
  • Contattateci se il tipo che desiderate non è in elenco.
Adattatore per attacco oscillante
Codice art. Usato per le serie
TR.919.992 a richiesta Aggiungi al carrello
in spedizione entro 3-4 giorni lavorativi TR.917.615 ABB IRB 4600, ABB IRB 6700 228.50 CHF Aggiungi al carrello
Tempi di consegna su richiesta TR.917.979 ABB IRB 7600 260.16 CHF Aggiungi al carrello
in spedizione entro 3-4 giorni lavorativi TR.917.981 Fanuc R2000iB 284.85 CHF Aggiungi al carrello
in spedizione entro 3-4 giorni lavorativi TR.918.097 Kuka Quantec 222.31 CHF Aggiungi al carrello
Tempi di consegna su richiesta TR.918.735 336.80 CHF Aggiungi al carrello
in spedizione entro 3-4 giorni lavorativi TR.918.766 Kuka Quantec – 2 307.60 CHF Aggiungi al carrello
in spedizione entro 3-4 giorni lavorativi TR.918.817 Fanuc R2000iC 714.11 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.919.126 Kuka Iontec 201.02 CHF Aggiungi al carrello
in spedizione entro 8-12 giorni lavorativi TR.919.632 ABB IRB 6620 480.71 CHF Aggiungi al carrello
in spedizione entro 3-4 giorni lavorativi TR.919.541 M-710iC/45M | M-710iC/50 | M-710iC/70 325.66 CHF Aggiungi al carrello
in spedizione entro 3-4 giorni lavorativi TR.919.714 Fanuc R-1000iA 100F 354.28 CHF Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Nota: robot su mensola per serie individuali non inclusi

in spedizione entro 3-4 giorni lavorativi
in spedizione entro 8-12 giorni lavorativi
Tempi di consegna su richiesta
