Komplexe Energieführung in Radarsystem zur Weltraumbeobachtung

Das Radarsystem GESTRA (German Experimental Space Surveillance and Tracking Radar) besteht u.a. aus einem Sende-und-Empfangs-System, bestehend aus 256 einzeln elektronisch gesteuerten Antennen und Empfangseinheiten. AlpinaTec hatte die Aufgabe, sowohl für den Sender als auch für den Empfänger ein hochpräzises Drei-Achs-Positionierungssystem zu entwickeln, mit elektrisch verspannten und spielfreien Antrieben sowie entsprechenden Leitungs- und Versorgungswegen.

Durch das vorgegebene enge Bauvolumen, die Komplexität und Freiheitsgrade der Achsanordnung sowie durch die Vielfalt der zu leitenden Medien, Signale und der sich daraus ergebenden „Artenvielfalt“ an Schläuchen und Kabeln, war die kompakte Energieführung eine der großen Herausforderung in diesem Projekt.

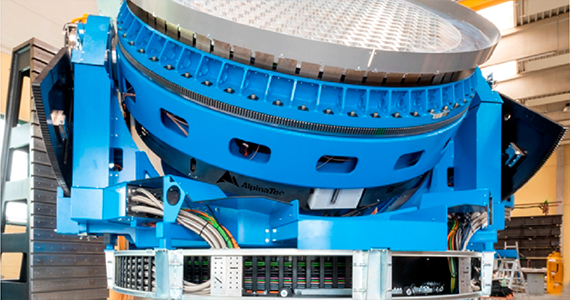

Unter Berücksichtigung der gegebenen engen Platzverhältnisse, um nicht mit der Außenhülle zusammenzustoßen, wurde die Kippachse "Elevation" beidseits mit einem kompakten Doppelkettensystem ausgestattet, das zwei ineinanderlaufende vertikal hängende e-ketten der Serie E4.56 enthält. Das ganze System wird den veränderlichen Schwerkraftverhältnissen gerecht – ein entscheidendes Kriterium.

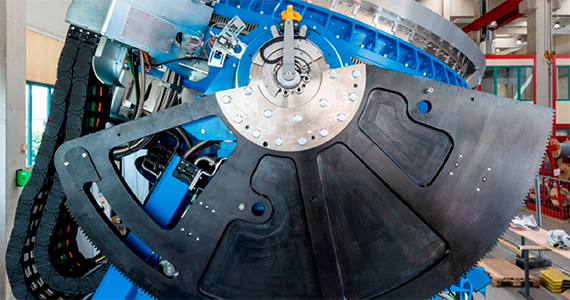

Für die vertikal stehende Azimut-Achse mit einem horizontalen Drehwinkel von 430° wurde eine komplexe "RBR"-Lösung inklusive einer sog. schwimmenden Insel entwickelt und realisiert. Auch hier sind E4.56-Ketten verbaut: vier Stück, seitlich liegend mit Rückbiegeradius (RBR), ausgestattet mit Zugentlastungen (Artikelnr. 3250.ZB).
