Umweltfreundlich durch Schmierfreiheit

Linearführungen für aktive Achsverschiebung im Einachsmäher

Die novaziun AG, ein innovatives Unternehmen aus Graubünden, entwickelt nachhaltige elektrische Antriebstechnologien für Fahrzeuge und Maschinen. Eine ihrer jüngsten Eigenentwicklungen, der vollelektrische Einachser monotrac, überzeugt durch Vielseitigkeit und Leistung. Zentral für die Funktionalität ist die optionale aktive Achsverschiebung, bei der drylin Linearführungen die stufenlose Verstellung des Schwerpunkts ermöglichen. Dies löst zahlreiche Herausforderungen in der Mechanik, wie begrenzten Bauraum, hohe Lastaufnahme und extreme Umgebungsbedingungen. Die eingesetzten Lösungen sind wartungsfrei, robust gegenüber Schmutz und Feuchtigkeit und überzeugen durch einfache Handhabung und Wirtschaftlichkeit.

Steckbrief

Was wurde benötigt: drylin Linearführung

Anforderungen: Hohe Lastaufnahme, Schmutzresistenz und zuverlässiger Betrieb bei rauen Umgebungsbedingungen.

Branche: Landtechnik

Erfolg für den Kunden: Durch die schmierfreien Lineartechniken konnte eine wartungsfreie Achsverschiebung von 300 Millimetern integriert werden. Dies verbessert Traktion, Hangstabilität und Benutzerkomfort erheblich, insbesondere bei wechselnden und schweren Anbaugeräten.

Eingesetzte Produkte

Linearführungen

drylin R

Problem

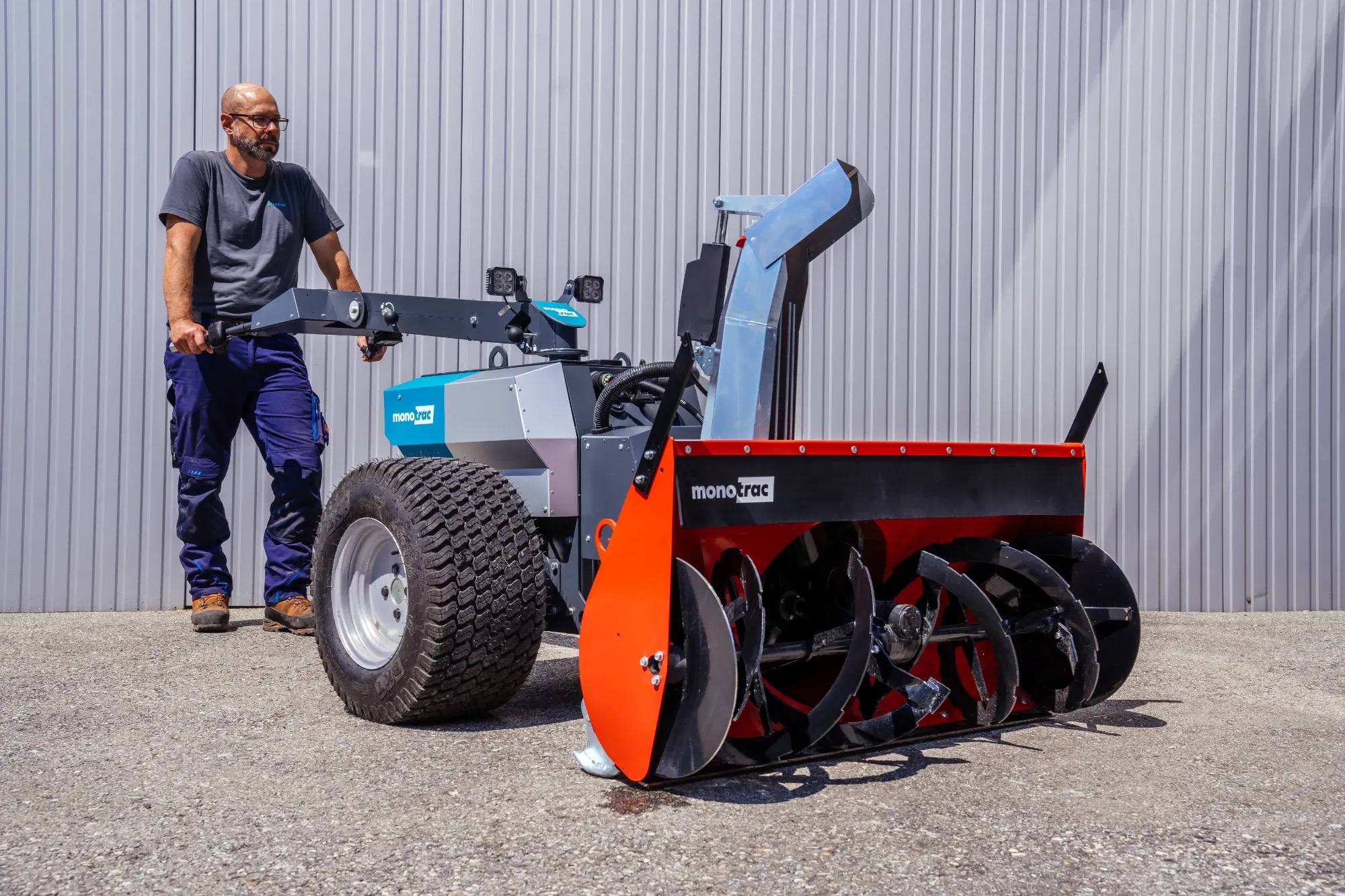

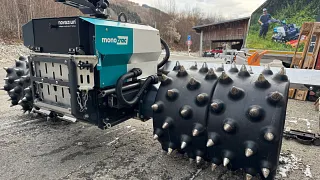

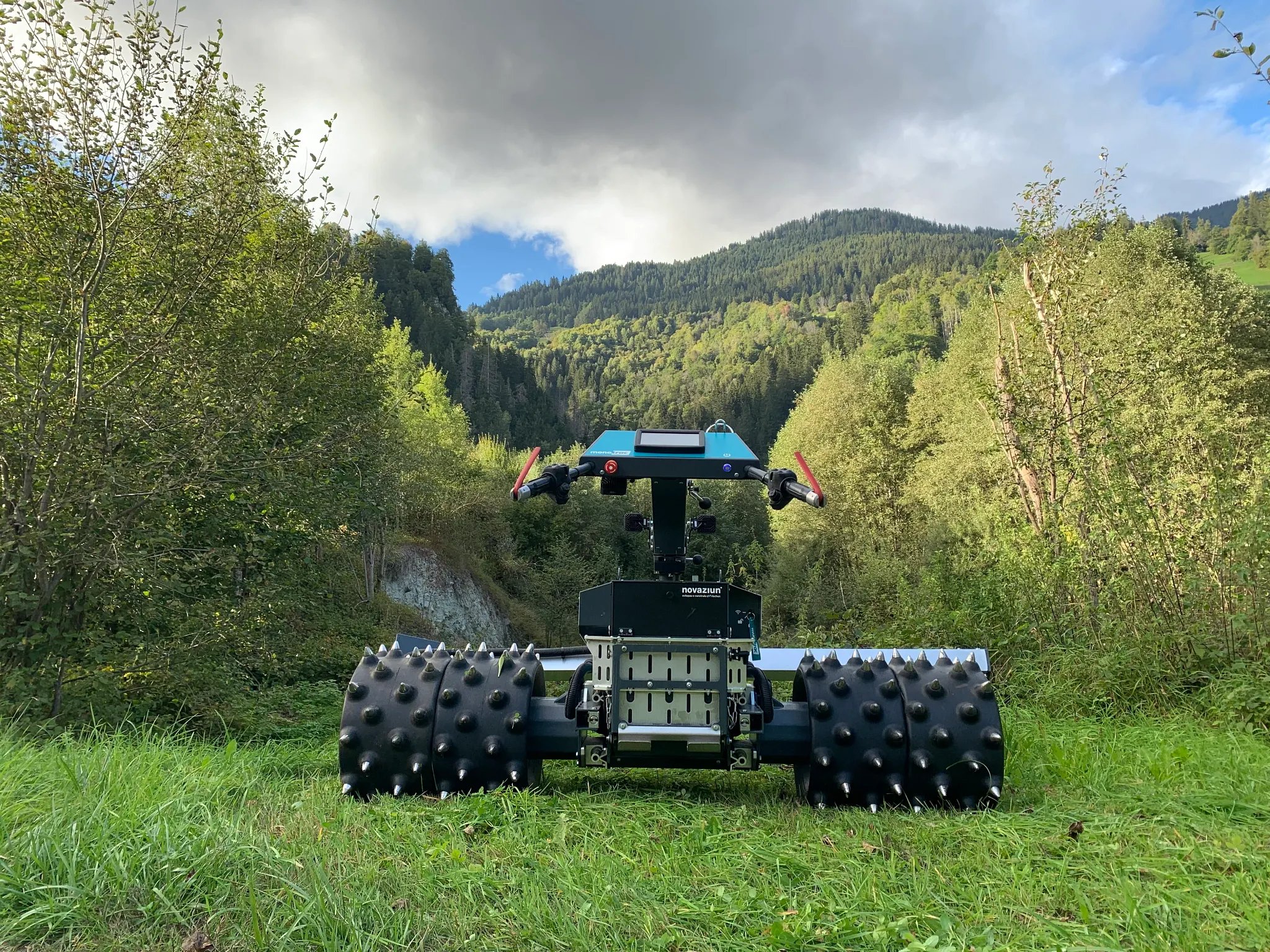

Die novaziun AG, ein junges Unternehmen aus der Schweiz, hat sich der Elektrifizierung und nachhaltigen Mechanik in der Agrar- und Kommunaltechnik verschrieben. Mit ihrem Produkt, dem elektrischen Einachser monotrac, wollen sie bestehende Maschinenkonzepte herausfordern. Der monotrac ist für den harten Einsatz in alpinem und kommunalem Gelände konzipiert und bietet mit seiner Leistung von bis zu 23 kW, einer modularen Batterie und vielseitiger Anbaugeräte-Kompatibilität eine innovative Lösung für anspruchsvolle Arbeitsaufgaben. Ein zentraler Bestandteil ist die optionale aktive Achsverschiebung, die eine stufenlose Anpassung des Schwerpunkts um 300 Millimeter ermöglicht.

Die Herausforderungen bei der Entwicklung lagen insbesondere in der Mechanik: Große Kräfte durch bis zu 400 Kilogramm schwere Anbaugeräte, begrenzter Bauraum und extreme Bedingungen wie Staub, Feuchtigkeit und Temperaturschwankungen stellten hohe Anforderungen. Darüber hinaus bestand der Anspruch, die gesamte Konstruktion wartungsfrei zu halten - Schmierstoffe sollten vermieden werden, da sie nicht zum nachhaltigen Gesamtkonzept passen. Klassische Kugellager-Systeme konnten diese Anforderungen nicht erfüllen, da sie entweder zu groß, zu schwer oder wartungsintensiv sind.

Lösung

Für die stufenlose Achsverschiebung des monotrac entschied sich novaziun für drylin Linearführungen aus Hochleistungskunststoffen. Diese wartungsfreien Lösungen erfüllen die komplexen Anforderungen der Anwendung vollständig und gewährleisten eine zuverlässige Funktionalität, selbst unter extremen Bedingungen wie Schmutz, Staub und Feuchtigkeit.

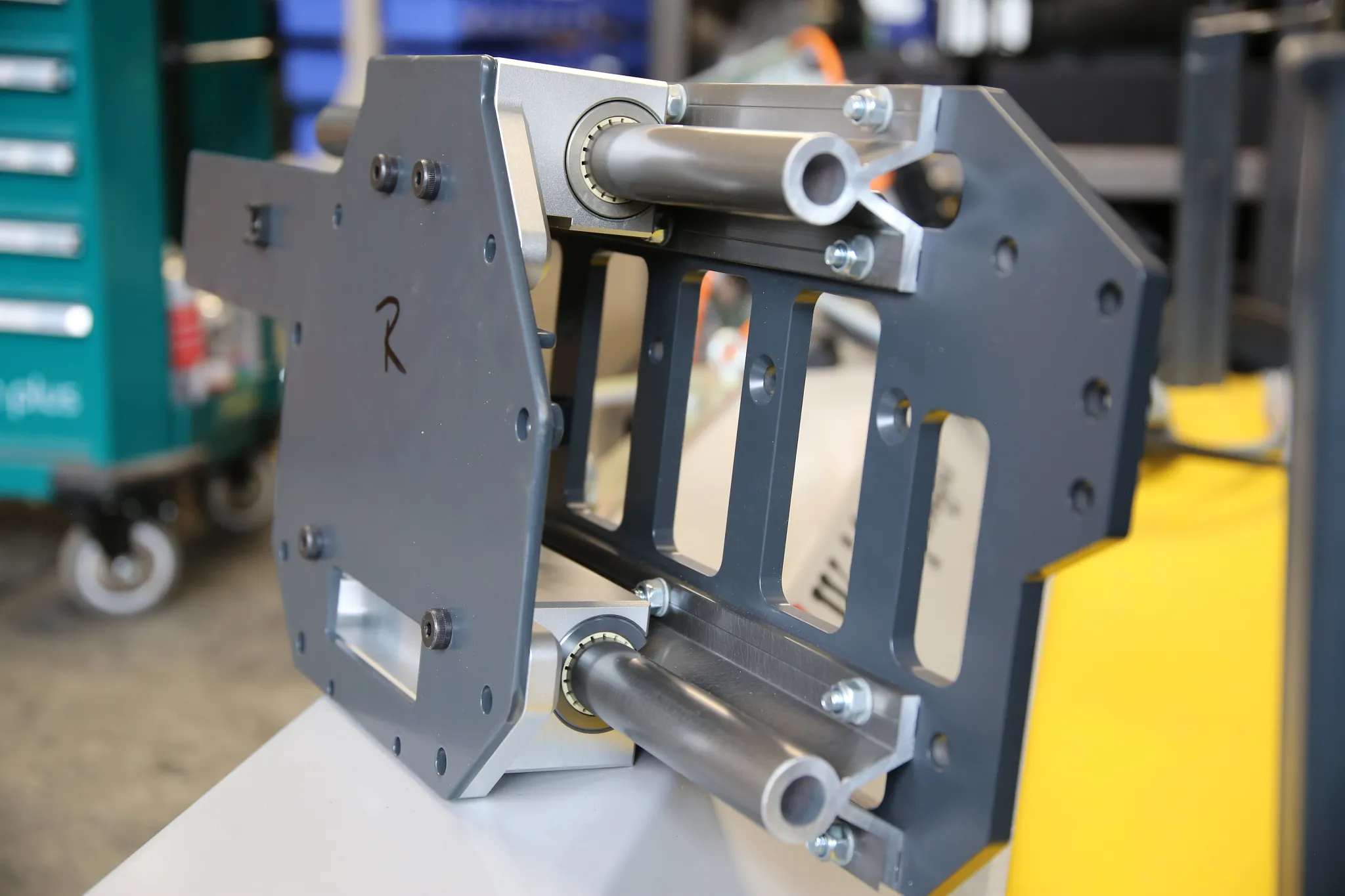

Zum Einsatz kommen insgesamt vier drylin R-Linearlager mit Aluminiumwellen, jeweils zwei pro Seite der Verschiebeeinheit. In der Fest-Loslagerkombination ermöglichen die Linearführungen eine präzise Bewegung mit optimaler Lastaufnahme. Besonders hervorzuheben ist, dass die Loslager Fluchtungsfehler ausgleichen können, was die Montage vereinfacht und die Betriebssicherheit erhöht. Die Schienen sind mit zusätzlichen kundenspezifischen Anpassungen versehen, wie speziellen Bohrbildern und Fasen, um die Integration in den monotrac optimal umzusetzen.

Die verwendeten Hochleistungskunststoffe bieten zusätzliche Vorteile: Durch tribologisch optimierte Werkstoffe wird ein niedriger Reibwert und gleichmäßiger Verschleiß erreicht, ohne externe Schmierung. Das sorgt für einen „trockenen Lauf“ und verhindert die Freisetzung von Schmierstoffen in die Umwelt. Außerdem sind die Produkte unempfindlich gegenüber Schmutz und einfach zu reinigen - ein entscheidender Vorteil in staubigen und feuchten Einsatzgebieten.

Die Auslegung der Linearführung erfolgte in enger Zusammenarbeit mit technischen Experten und mithilfe eines Online-Konfigurators. Dieser erlaubte schnelle Anpassungen und Berechnungen, die die Entwicklungszeit signifikant reduzierten. Die drylin Produkte haben sich bereits im praktischen Einsatz bewährt und bereichern das Gesamtkonzept des monotrac durch Wartungsfreiheit, einfache Handhabung und erhöhte Betriebssicherheit.
